机箱用异形卡接密封型材结构设计

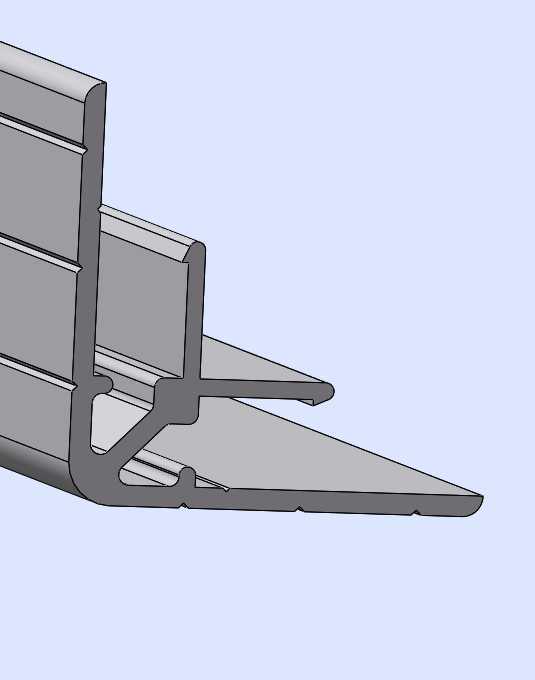

　　这款异形截面型材主要面向工业机箱、机柜类设备的装配密封场景，在实际设备运行中承担多重功能：一方面作为机箱拼接缝隙的密封填充构件，阻断外界粉尘、水汽进入机箱内部的通路，保护内部电气元件不受环境侵蚀；另一方面通过自身的卡接结构实现机箱板材之间的快速定位装配，减少额外紧固件的使用量，提升机箱整体装配效率。从结构设计逻辑来看，该型材采用多腔体异形截面设计，不同功能段的截面形态对应不同的装配需求：与机箱板材接触的卡接段设置了带倒钩的楔形卡爪，卡爪的倾斜角度经过反复校核，装配时可顺着板材安装边滑入卡槽，到位后倒钩结构自动卡紧板材边缘，无需额外打胶或加装铆钉即可实现预固定，同时卡爪根部设计了圆弧过渡结构，避免反复拆装时出现应力集中断裂的问题。

　　密封段采用双层唇边结构，两层唇边分别贴合机箱内外侧的拼接面，唇边的厚度从根部到尖端逐渐减薄，装配后唇边产生均匀的弹性变形，能够补偿板材加工带来的平面度误差，即使拼接面存在0.5mm以内的平整度偏差，也能保证密封面完全贴合，不会出现缝隙漏尘的问题。型材主体的支撑段采用带加强筋的L型承托结构，承托面的宽度匹配常规机箱板材的安装边宽度，装配后可承担部分板材的侧向载荷，避免机箱受外力挤压时出现拼接处变形错位的情况。在安装边界设计上，该型材的截面总高度控制在常规机箱装配预留的密封槽尺寸范围内，卡接槽的开口宽度适配1.2mm到2.0mm厚度的常用冷轧钢板、铝合金板材，无需针对不同厚度的板材单独开模制作型材，大幅降低机箱生产的物料备货种类。

　　型材的长度方向可根据机箱实际拼接边的长度任意裁切，裁切端面无需做特殊封边处理，因为截面的腔体结构是连续贯通的，裁切后不会出现结构强度骤降的问题。在实际选型应用中，这类型材多用于户外机柜、工业控制机箱、设备防护外壳的拼接位置，相比传统的平面密封胶条，它同时具备密封、连接、定位三重作用，装配时不需要在板材上额外加工密封槽，直接将型材卡入两块板材的拼接缝隙即可完成安装，单段型材的装配时间比传统胶条加紧固件的方案缩短60%以上。从结构建模的角度来看，绘制该型材模型时需要重点关注几个关键尺寸的公差配合：卡爪的开口尺寸要比适配板材的最小厚度小0.2mm，保证卡接后的预紧力足够；密封唇边的伸出长度要比拼接缝隙的最大宽度大0.3mm，

　　确保唇边压缩量处于合理弹性区间，不会因为压缩量过大导致永久变形，也不会因为压缩量不足出现密封失效；支撑段的转角位置全部采用R0.5以上的圆角过渡，既方便挤出成型时的料流填充，也能避免安装时尖锐边角划伤操作人员或线缆。另外型材背部的定位凸台尺寸要和机箱框架上的定位槽尺寸匹配，凸台的高度设置为1mm，装配时凸台卡入框架的定位槽内，可防止型材在长度方向出现窜动，长期使用后也不会因为设备振动出现移位脱落的问题。在材料适配性上，该截面结构既可以采用软质PVC共挤成型，也可以采用三元乙丙橡胶挤出制作，不同材质的选型对应不同的使用环境：普通室内机箱选用PVC材质即可满足成本与性能需求，户外高温、低温环境下使用的机柜则选用三元乙丙材质，保证-40℃到80℃的温度区间内型材弹性不会出现明显变化，密封性能保持稳定。
