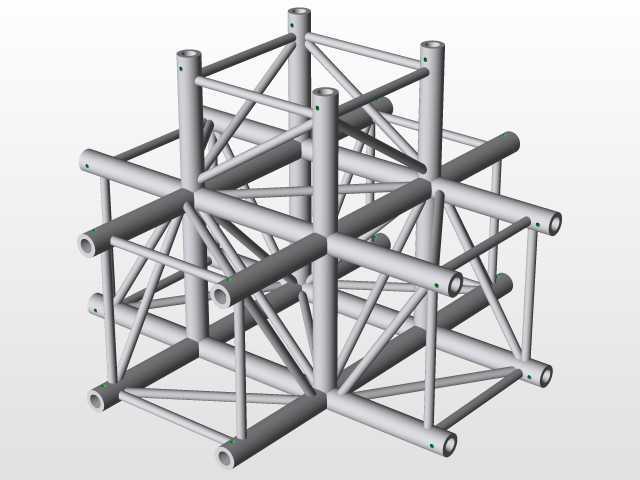

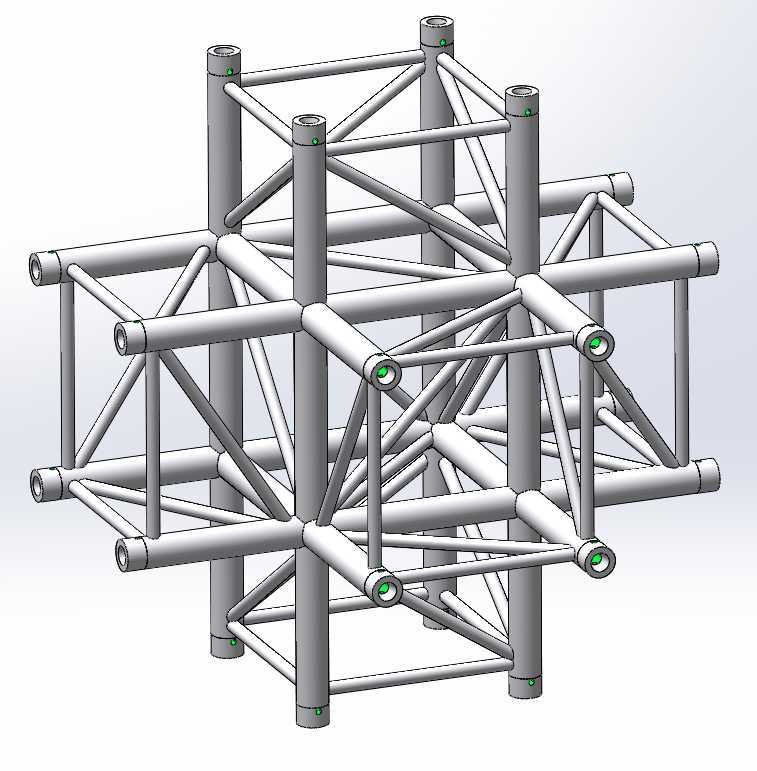

空间交叉连接式铝合金桁架节点结构

　　该结构为铝合金桁架的空间交叉连接节点单元，是各类临时搭建、模块化支撑场景中的核心受力组成部分，常见于演出舞台背景架、展会展位支撑骨架、户外临时灯光架、活动篷房支撑体系等场景中，作为多方向桁架杆件汇交的连接枢纽，承担不同方向杆件传递的轴力、弯矩与动载荷，保障整体桁架体系的结构稳定性与载荷传递效率。从实际工程应用来看，这类节点单元直接决定了桁架系统的拼接灵活性与承载冗余度，区别于传统焊接式桁架的不可拆分特性，该节点采用标准化接口设计，可实现多根不同走向桁架杆件的快速拼接，无需现场焊接作业，适配不同跨度、不同高度、不同造型的桁架搭建需求，尤其适合需要反复拆装、转场运输的临时性支撑场景。从功能特性上看，该节点采用六向延伸的连接接口，

　　可同时对接沿X、Y、Z三个正交轴正负方向延伸的主弦杆，同时配套斜向腹杆的连接点位，腹杆采用三角稳定构型布置，在节点区域形成多组三角形受力单元，有效抵消节点区域的应力集中，避免杆件汇交处出现局部屈曲变形。主弦杆采用等直径圆管截面，连接端设置定位销孔与锁紧接口，拼接时可通过快速锁销实现杆件与节点的刚性连接，连接后无明显晃动间隙，保障整体桁架的几何精度。设计思路上，该节点优先考虑模块化互换性，所有连接接口的尺寸参数统一，同规格桁架杆件可任意替换安装，降低现场搭建的配件匹配难度；节点主体采用与桁架杆件同牌号的铝合金材料，兼顾结构强度与自重控制，相比钢制桁架整体重量降低60%以上，便于人工搬运与高空拼装，

　　同时铝合金材料的抗锈蚀特性可满足户外露天使用的防护需求，无需额外做表面防腐处理。从外形尺寸与安装边界来看，该节点单元的外接轮廓适配P350规格桁架的截面尺寸，主弦杆中心距为350mm，节点自身沿各轴向的伸出长度满足腹杆连接的最小搭接长度要求，安装时相邻桁架段通过该节点对接后，整体直线度偏差可控制在每米1mm以内，满足灯光、显示屏等挂载设备的安装精度要求；节点上的连接点位预留了足够的操作空间，使用常规内六角扳手即可完成锁止件的紧固作业，无需特殊定制工装，单节点的拼接作业时间可控制在2分钟以内，大幅提升现场搭建效率。在受力设计层面，节点区域的壁厚相比常规弦杆段做了加厚处理，可承受单根弦杆最大12kN的轴向压力与3kN的横向挂载载荷，

　　满足常规演出场景下灯光、音响、显示屏等设备的挂载需求，同时节点的抗扭性能可抵御6级风载荷下的整体桁架侧向力，避免户外搭建时出现整体失稳。斜向腹杆的连接角度经过力学优化，在最小用钢量的前提下实现节点区域的刚度最大化，腹杆与主弦杆的连接点位避开了主弦杆的最大应力截面，减少应力集中对杆件疲劳寿命的影响，即便是反复拆装使用，连接部位也不会出现明显的塑性变形，可满足上百次的重复周转使用需求。
