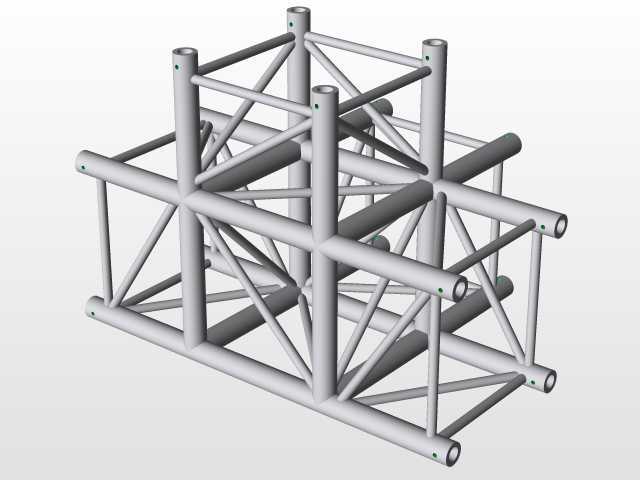

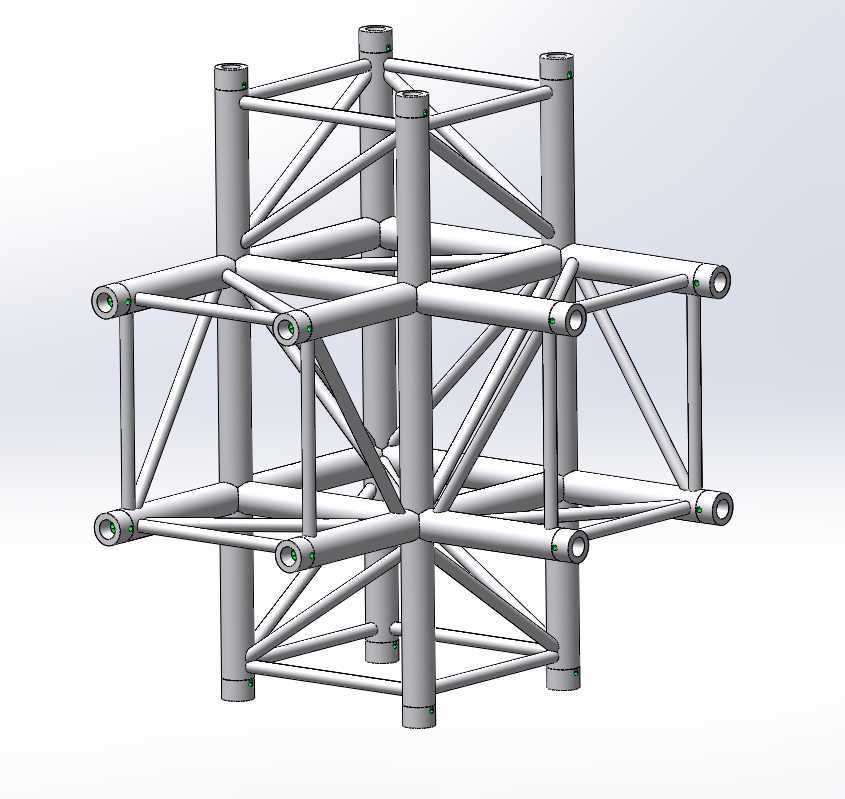

铝合金空间桁架连接结构单元

　　这类铝合金桁架单元是模块化搭建体系里的核心基础构件，日常在临时演出舞台搭建、展会展位特装、户外临时灯光架、大型活动背景支撑结构里随处可见，区别于传统钢制桁架，铝合金材质的构件自重仅为同规格钢构件的三分之一左右，现场人工搬运、拼接不需要重型起重设备辅助，能大幅压缩现场搭建的工期与人力投入，同时铝合金表面自然形成的氧化层能抵御户外潮湿、轻度腐蚀环境的侵蚀，不需要额外做防锈涂装维护，长期重复周转使用的损耗率远低于钢制构件。从结构设计逻辑来看，这个单元采用的是空间三角腹杆组合形式，四根主弦杆作为主要的竖向承重传力路径，腹杆采用斜向交叉布置，把每一段主弦杆之间的区间分割成多个稳定的三角形受力单元，不管是竖向的静载荷、水平方向的风载荷，

　　还是搭建过程中产生的偏载，都能通过腹杆快速分散到相邻的主弦杆上，避免局部杆件出现应力集中导致的失稳变形。主弦杆两端设计的快装连接头是这类桁架的核心功能结构，连接头的同轴度公差控制在0.1mm以内，相邻单元拼接时不需要额外配钻定位孔，直接将公头插入相邻单元的母头内，插入配套的快装插销即可完成锁固，单段单元的拼接作业两个人配合仅需十几秒就能完成，插销自带防脱卡簧结构，能避免搭建过程中插销受震动滑落引发的结构安全隐患。从安装边界尺寸来看，这个P350规格的桁架单元主弦杆中心距为350mm，单段标准长度为900mm，主弦杆采用外径50mm、壁厚4mm的6061-T6铝合金圆管，腹杆采用外径20mm、壁厚2mm的同材质铝合金圆管，

　　所有杆件之间的连接采用满焊工艺，焊后打磨平整做阳极氧化处理，焊缝的抗剪强度不低于母材强度的80%，单段单元的竖向额定承重在均匀载荷下可达800kg，完全满足常规舞台灯光、音响设备、装饰喷绘的挂载需求。在实际选型搭配时，这类900mm长度的单元属于调节段，通常和1m、2m、3m的标准长度单元搭配使用，用来调整整体桁架的总长度，适配不同尺寸的搭建场地，尤其是在场地尺寸不是标准模数的情况下，不需要现场切割桁架，通过不同长度单元的组合就能精准匹配安装尺寸，避免现场切割破坏杆件的防腐层与结构强度。节点位置的设计特意做了应力分散处理，腹杆与主弦杆的焊接位置预留了2mm的焊脚高度，同时在主弦杆内壁对应腹杆焊接的位置加设了薄壁衬套，

　　避免焊接时主弦杆局部受热变形，也能提升节点位置的抗疲劳性能，应对长期周转使用中反复拆装、运输颠簸产生的交变应力。这类桁架单元在做结构验算时，除了常规的静载承重验算，还需要考虑动载系数，比如挂载摇头灯光设备时，设备转动产生的周期性动载荷会对桁架节点产生持续的交变作用力，因此腹杆的布置角度特意优化到45度到60度之间，这个角度区间内腹杆的传力效率最高，杆件的长细比控制在120以内，满足空间结构设计规范里对受压杆件长细比的限值要求，避免杆件在受压状态下出现失稳。现场安装时需要注意，所有连接插销必须从同一方向插入，插销末端的防脱卡簧必须完全弹出卡入连接头的卡槽内，搭建完成后需要逐一检查每个节点的插销锁固状态，同时桁架的支撑立柱间距不能超过产品允许的最大跨度，当跨度超过12m时需要在桁架中间加设斜向支撑缆风绳，抵消水平方向的风载荷与结构晃动产生的侧向力。和传统的焊接式固定桁架不同，这种模块化的桁架单元可以根据需求组合成直线段、直角转角、弧形造型等不同的结构形式，只需要更换对应的转角连接单元即可，不需要对标准单元做任何改装，所有构件的互换性极强，不同批次采购的同规格单元都可以直接拼接使用，大幅降低了租赁企业的备库成本，也方便现场施工人员快速掌握搭建方法，不需要针对特殊造型做专门的技术培训。
