可倾式回转炉衬配套炉体结构设计

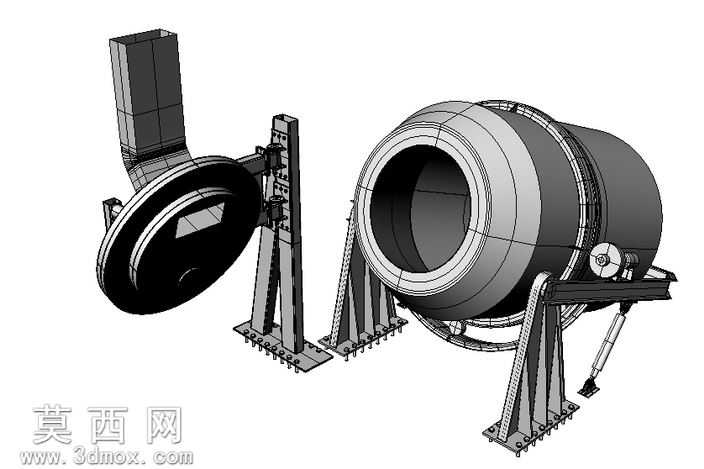

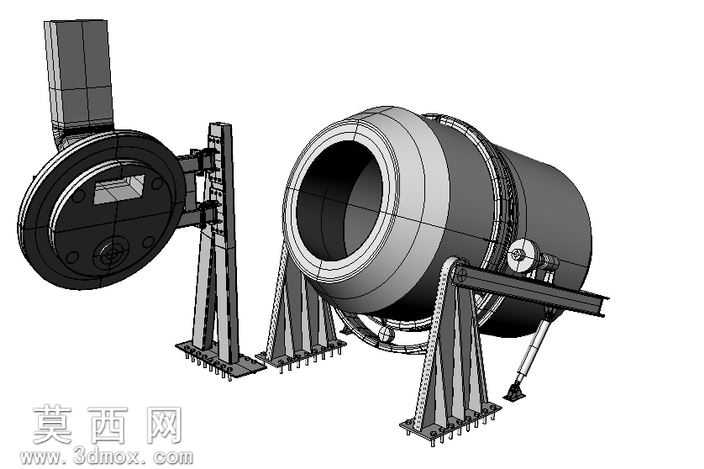

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业炉设备的实际装配逻辑，对炉体回转支撑、倾转驱动、端盖启闭机构等核心部件进行了1:1比例的结构还原。建模阶段首先完成炉衬外层金属筒体的曲面构建，通过旋转凸台命令生成筒身主体结构，对筒身两端的法兰连接面做了加厚处理，预留出衬层安装的定位台阶，保证炉衬安装后与金属外壳的同轴度公差符合设计要求。针对炉体的支撑结构，建模时对两侧三角型支撑支架做了筋板优化，通过阵列命令完成支架底部安装孔的均匀排布，每个支撑脚的螺栓孔位置都对应实际安装基准，同时在支架与筒体的铰接位置做了轴套配合结构的细节刻画，还原了回转副的装配间隙与润滑注油孔结构。倾转驱动部分采用液压推杆作为动力元件，建模时还原了液压缸的缸筒、活塞杆、铰接耳环的完整结构，对推杆与炉体侧面的连接支座做了加强筋设计，保证倾转动作时的结构强度。端盖启闭机构采用立式导向支架配合翻转臂的结构，建模时对导向支架的导轨槽、翻转臂的转轴结构、端盖与炉口的密封配合面都做了精细化建模，端盖上的排烟通道采用抽壳命令生成中空流道结构，还原了烟气导出的走向。材质渲染阶段，对金属筒体赋予了哑光碳钢材质，支撑支架赋予了焊接结构件的粗糙金属质感，液压推杆部分做了镀铬亮面与缸筒黑漆的材质区分，炉衬内壁赋予了耐高温耐火材料的粗糙哑光质感，通过环境光遮蔽效果强化了各部件装配位置的层次感，整体渲染效果清晰展现了设备的结构层次与装配关系。设计思路上围绕炉衬的更换便捷性、炉体倾转的稳定性、端盖密封的可靠性三个核心需求展开，所有铰接位置都预留了维护拆卸空间，支撑结构的受力点经过合理分布，避免炉体满载回转时出现应力集中，整体结构既满足炉衬的安装防护需求，也兼顾了实际生产中的操作便利性与设备耐用性。
