双法兰连接轴座机械零件结构设计

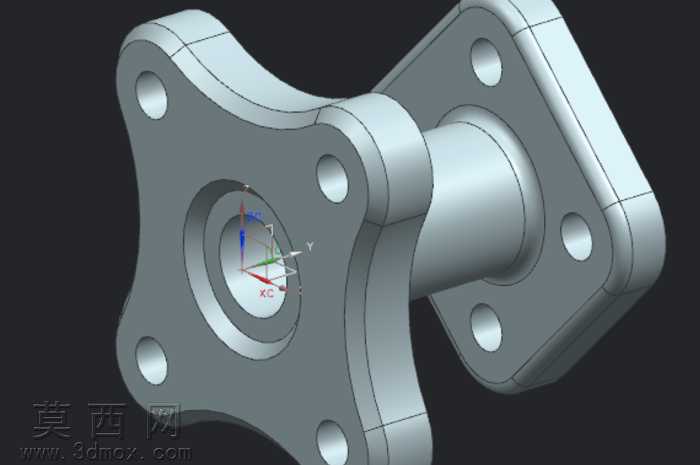

本次展示的是一款双法兰式轴座连接零件的三维建模成果，建模过程依托NX软件完成，整体建模思路遵循从基础特征到细节特征的递进逻辑，首先通过草图绘制确定零件的核心截面轮廓，以回转特征构建中间的轴套主体结构，保证轴套内孔与外圆柱面的同轴度公差符合机械连接零件的通用设计要求。在法兰结构的构建上，两个方形安装法兰分别位于轴套的两端，建模时通过拉伸特征生成法兰基体，再对法兰的边角做倒圆角处理，既消除了尖锐棱角带来的应力集中隐患，也让零件的外观过渡更加顺滑自然。法兰上的安装孔采用圆周阵列的方式完成排布，每个法兰上均匀分布四个通孔，孔位的定位尺寸经过反复校准，保证安装时螺栓可以顺利穿入，实现与其他对接部件的精准装配。材质渲染阶段选用了常用的金属钢材质效果，调整材质的粗糙度与反光参数，还原机械加工后金属零件的哑光金属质感，同时通过软件自带的渲染环境添加柔和的环境光，让零件的结构轮廓、曲面过渡、孔位细节都能清晰呈现，方便观察零件的整体结构与各部分的比例关系。从结构功能来看，该零件属于机械传动系统中的连接支撑类部件，中间的轴套内孔可用于穿过传动轴，两端的法兰通过螺栓与相邻的设备部件锁紧固定，既可以为传动轴提供径向的支撑限位，也能实现两个不同部件之间的刚性连接，传递相应的扭矩与轴向载荷。建模过程中对零件的壁厚做了均匀化处理，避免出现壁厚突变导致的零件强度不足问题，轴套与法兰连接的位置添加了过渡圆角，进一步提升零件的结构强度，降低长期受载情况下连接位置断裂的风险。整个建模过程注重特征的参数化设置，所有的尺寸参数都保留了可编辑的属性，后续如果需要调整法兰尺寸、轴套长度、安装孔孔径等参数，只需要修改对应草图或者特征的参数数值，就可以快速生成新的零件模型，能够适配不同安装场景下的尺寸需求，也为后续的工程图导出、装配模拟、有限元受力分析提供了规范的三维模型基础。
