MIG焊炬余线剪切工装结构设计

　　在薄板MIG焊接作业场景中，0.5-2mm厚度的碳钢板、镀锌板、铝合金薄板构件焊接时，焊炬每次起弧、断弧后焊丝伸出长度会超出导电嘴15-25mm，若直接进行下一次引弧，过长的焊丝会戳伤待焊表面的镀锌层或氧化膜，还会导致引弧飞溅增大、焊点成型不规则，传统操作中焊工需要手持斜口钳手动剪除多余焊丝，单次剪切动作需要腾出握焊枪的手取钳、对位、剪切、放回，在批量密集点焊工况下，这类辅助动作会占用15%-20%的有效作业时间，且手动剪切的焊丝端面斜度偏差大，容易造成送丝卡顿、导电嘴异常磨损。这套剪切机构正是针对该作业痛点开发的工位辅助工装，可直接固定在焊接工位的操作台面边缘、焊枪挂架旁或者焊接变位机的侧装支架上，无需额外占用操作空间。

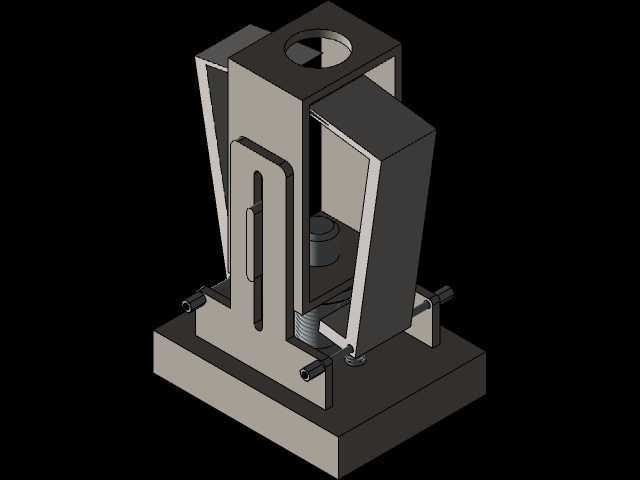

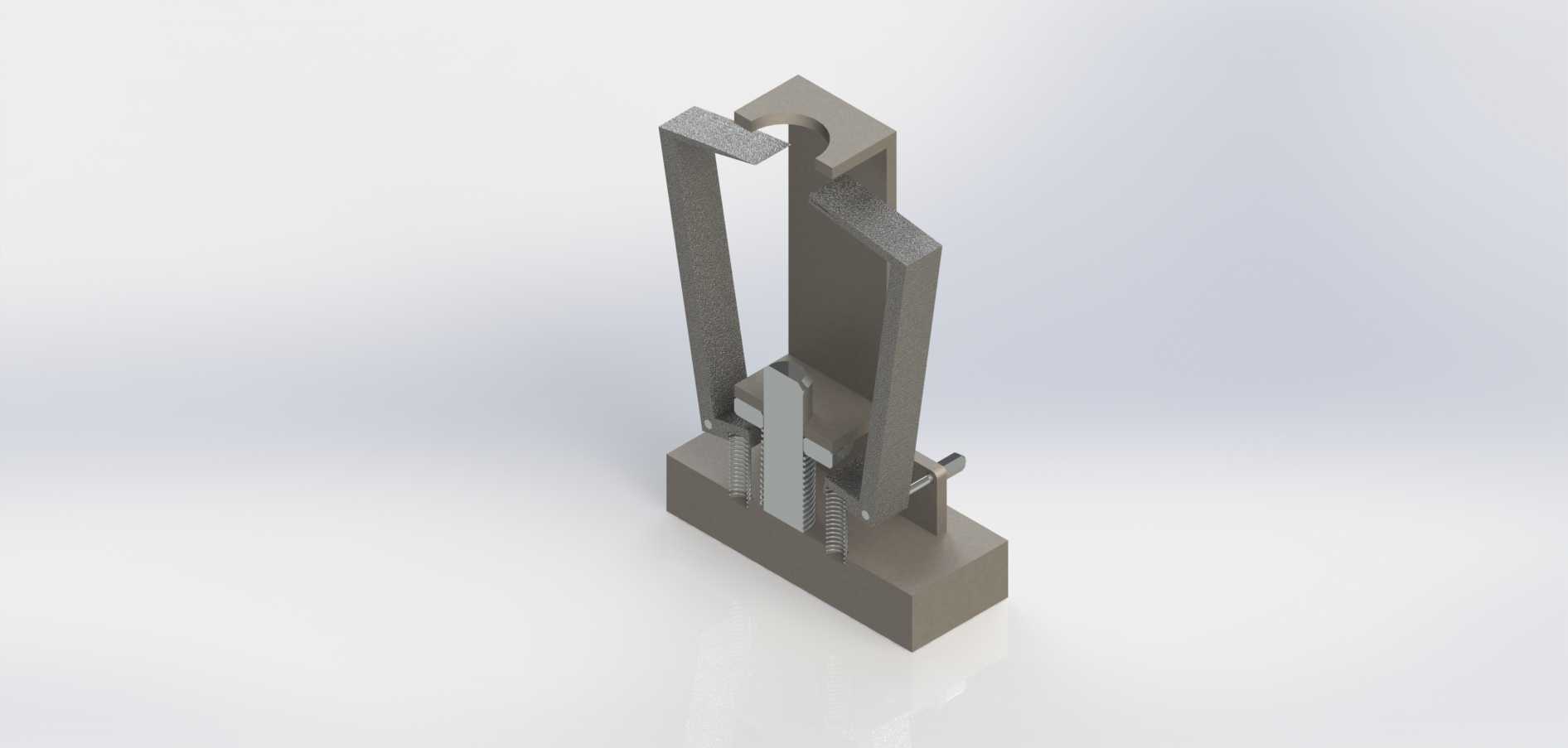

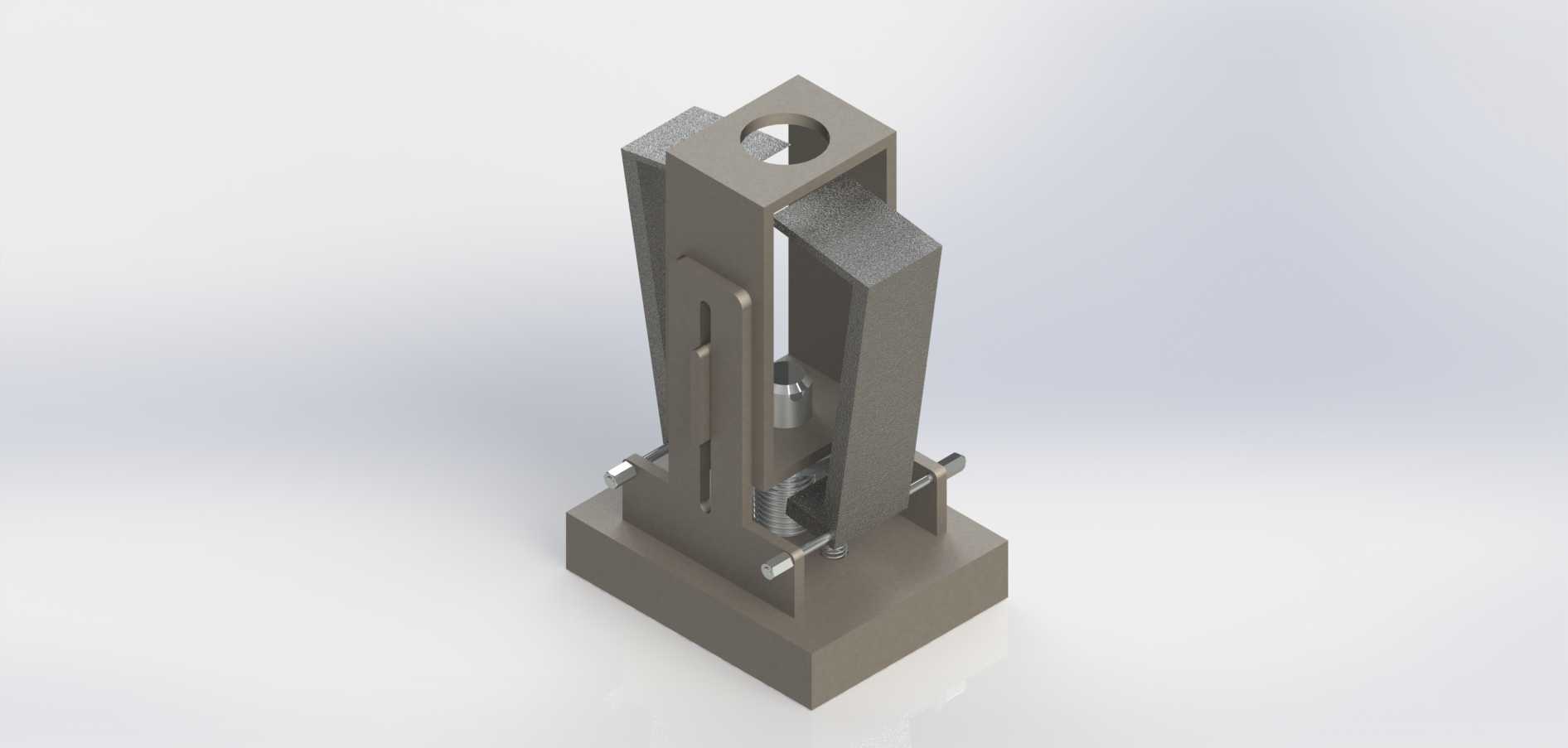

　　整体采用立式框架式结构，底部为方形安装基座，基座上预留四个沉头安装孔，可通过M6内六角螺丝直接固定在厚度10-20mm的钢板工作台面上，安装后整体垂直高度控制在120mm以内，基座长宽尺寸为60mm60mm，不会干涉焊枪的正常取放路径。框架主体采用双侧立板加顶板的焊接式结构，立板厚度为8mm，保证剪切过程中机构不会出现侧向形变，顶板中心开设与焊炬喷嘴外径匹配的导向孔，导向孔做145°倒角处理，方便焊工单手将焊炬喷嘴对准插入，无需刻意对位即可完成操作。剪切执行组件采用对开式平刃切刀结构，两片切刀分别通过销轴固定在双侧立板的滑槽内，切刀刃口采用Cr12MoV材质淬火处理，硬度达到HRC58-62，可反复剪切直径1.0-1.6mm的碳钢、

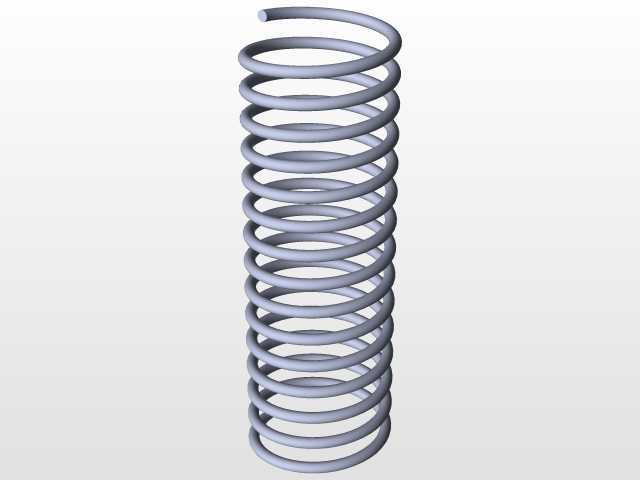

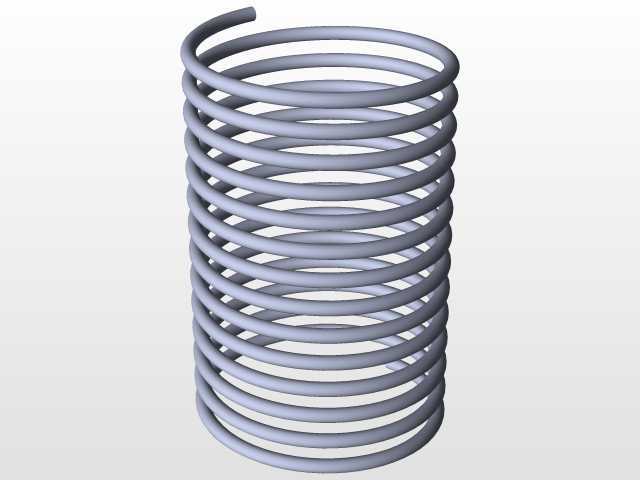

　　不锈钢、铝合金焊丝，刃口使用寿命可达5万次以上。切刀的开合动作通过内置的压缩弹簧与顶推机构联动，当焊炬喷嘴沿导向孔向下推入时，喷嘴端面会压下顶板下方的顶推块，顶推块通过两侧的斜槽结构带动两片切刀沿立板滑槽同步向中心闭合，完成焊丝的剪切动作，剪切完成后焊炬向上拔出，弹簧自动带动切刀复位，同时被剪断的焊丝余段会沿立板之间的空腔直接落入下方的废料收集槽，无需额外清理。机构内部的传动销轴、滑槽接触面均做镀硬铬处理，减少长期使用后的磨损卡顿，所有外露棱边均做R2圆角处理，避免焊工操作时被锐边划伤。在实际工位应用中，焊工完成一次焊点焊接后，只需单手将焊炬移至工装位置，将喷嘴对准导向孔轻压一下即可完成多余焊丝的剪除，整个动作耗时不超过0.5秒，

　　无需换手取钳，剪切后的焊丝端面垂直度偏差小于0.1mm，能保证下一次引弧时焊丝伸出长度统一在10-12mm的最优区间，有效降低引弧飞溅率，提升薄板点焊的焊点成型一致性。该结构的设计没有采用复杂的气动或电动驱动元件，完全依靠纯机械联动实现剪切动作，无需外接电源和气源，安装位置灵活，不仅可以用于固定焊接工位，也可以加装在移动焊接小车、现场施工的便携式焊接工作台上，适配不同场景的MIG焊接作业需求。结构的维护也十分简便，仅需每月在滑槽、销轴位置滴加少量润滑油即可，切刀磨损后只需松开固定销轴即可快速更换，无需整体拆解工装框架。
