带键槽螺纹端空心阶梯定制机械轴

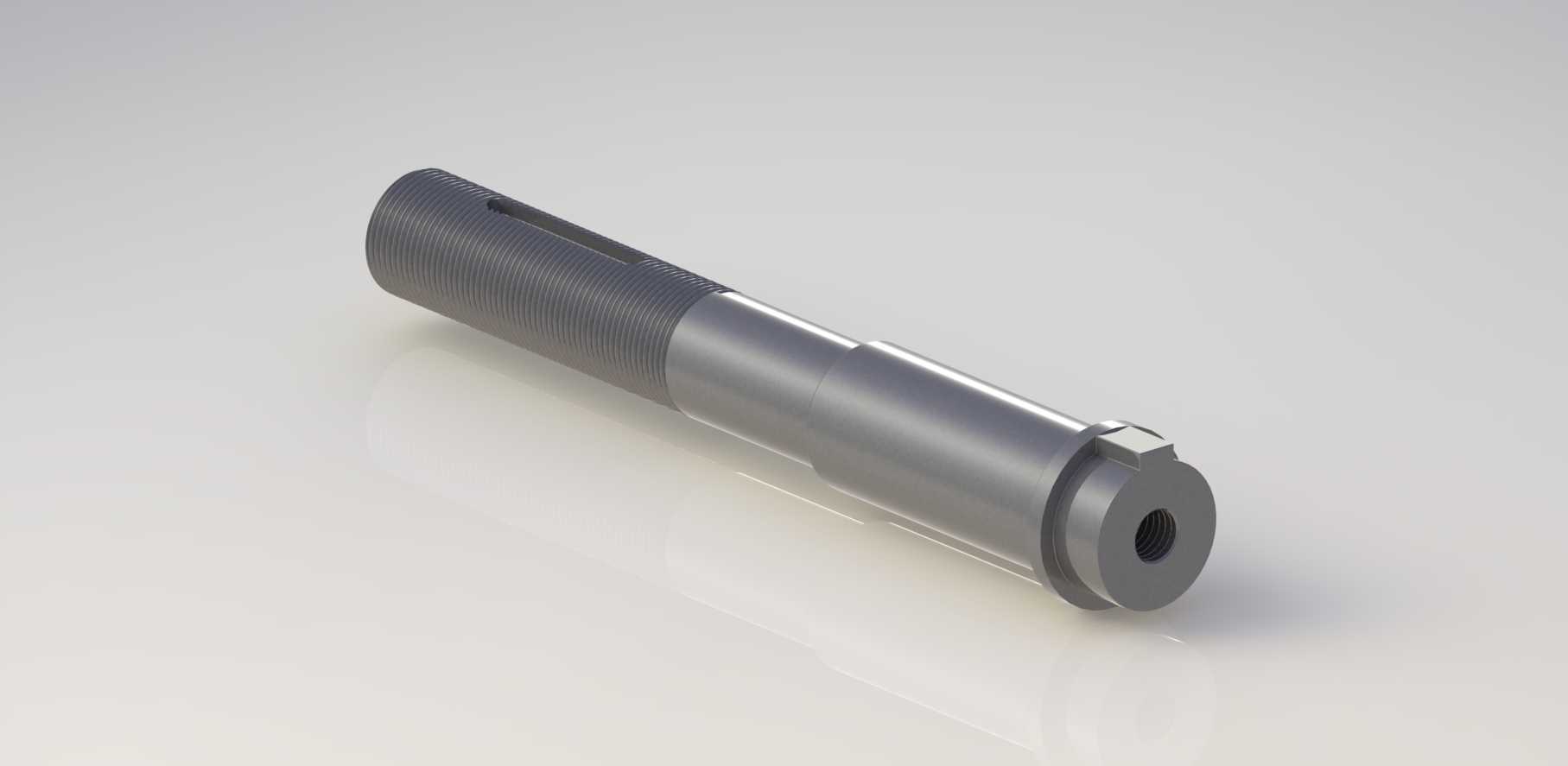

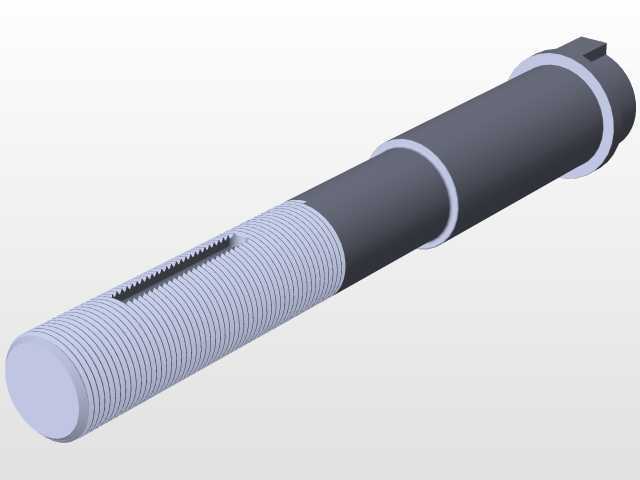

　　做传动结构设计快十二年，经手的轴类零件没有一百也有八十，这次拿到的这款定制阶梯轴，第一眼就能看出是给特定工况做的适配设计，不是通用标准轴的路子。先从安装边界说，轴身做了多段阶梯变径，每一段的轴肩都是定位基准，最粗的那段轴肩是给轴承内圈做轴向定位的，安装时要靠轴肩端面顶住轴承内圈端面，控制轴承的轴向窜动量，这一段的直径公差一般会选k6或者m6过渡配合，保证和轴承内圈的过盈量刚好，不会装的时候压装力太大撑裂轴承内圈，也不会运转的时候出现内圈跑圈的问题。轴的一端做了外螺纹段，这个结构不是用来做传动的，是用来装锁紧圆螺母的，配合止动垫圈就能把轴承、轴上的传动轮这些零件牢牢锁在轴上，防止运转的时候零件轴向窜动，螺纹段旁边开的那个键槽，

　　是给螺纹端的锁紧挡圈用的？不对，仔细看键槽是开在靠近螺纹的光轴段上，哦对，那个键槽是用来装平键，传递扭矩给轴端的联轴器或者同步带轮的，键槽的宽度公差选P9就够，深度按GB/T 1096的普通平键标准来，装配的时候平键一半嵌在轴槽里，一半嵌在轮毂槽里，靠侧面的挤压传递扭矩，不会出现打滑丢转的问题。轴的另一端做了轴向的中心通孔，这个空心设计不是为了省材料，主要是两个作用：一是可以穿润滑油路，给轴上配合的轴承、衬套做集中润滑，不用在轴外面走油管，避免运转的时候油管被剐蹭破损；二是可以减轻轴的自重，降低轴转动时候的转动惯量，尤其是在频繁正反转的工况下，转动惯量小的话，启停时候的冲击载荷会小很多，能延长轴上配套轴承和键的使用寿命。

　　轴端那个带缺口的凸台，是做安装对位用的，装配的时候这个缺口要和轮毂上的对位标记对齐，保证键槽和轮毂槽的同轴度，避免装键的时候出现别劲的问题，也能方便维修拆卸的时候快速对位，不用反复调整角度。从应用场景来看，这类定制轴一般用在中小型的传动箱、输送线的驱动辊、或者专用设备的动力输出部位，不像重载减速机的轴那样要做很大的直径，也不像精密机床主轴那样要做很高的形位公差，它的设计完全是围绕实际安装空间和负载来的：每一段的轴长都是对应安装位的零件宽度来定的，不会有多余的长度伸出来造成干涉，轴的表面粗糙度在配合段一般会做到Ra1.6，非配合段做到Ra3.2就足够，既保证配合精度，又不会增加不必要的加工成本。做这类轴的三维建模的时候，

　　要特别注意几个细节：一是轴肩的过渡圆角，不能做成直角，必须留R0.5到R2的圆角，避免应力集中，不然轴在受交变扭矩的时候，很容易在轴肩位置出现疲劳断裂；二是键槽的端部要做退刀槽或者铣刀让刀位，不然铣键槽的时候铣刀没法走到头，会导致键装不到位；三是螺纹段的收尾要做退刀槽，保证螺母能拧到紧贴轴肩的位置，不会因为螺纹收尾的余牙导致螺母锁不紧。另外这个轴的空心孔是通孔，建模的时候要注意孔的同轴度，整个孔的轴线要和轴的回转轴线重合，不然轴高速转动的时候会出现动不平衡，产生振动噪音，严重的话还会损坏轴承。实际选型的时候，这类轴不能直接拿标准轴替代，因为每一段的直径、长度、键槽位置、螺纹规格都是和配套的轴承、轮毂、锁紧件一一对应的，如果随便换标准轴，要么装不上，要么装上之后定位不准，运转的时候出现窜动、异响，甚至断轴的故障。之前有个客户自己换了个同直径的标准光轴，没做阶梯和螺纹锁紧，结果运转了半个月轴承就跑出来了，把整个传动箱的齿轮都打坏了，就是因为忽略了轴上定位结构的作用。这类定制轴的材质一般选45号钢做调质处理，硬度调到HB220-250就足够应对常规的传动负载，如果是腐蚀环境的话也可以选304不锈钢，但成本会高不少，加工的时候中心孔要做B型中心孔，方便车床、磨床加工的时候顶装定位，也能方便后期维修的时候打表检测轴的径向跳动。
