工业管线落地式支撑固定架结构

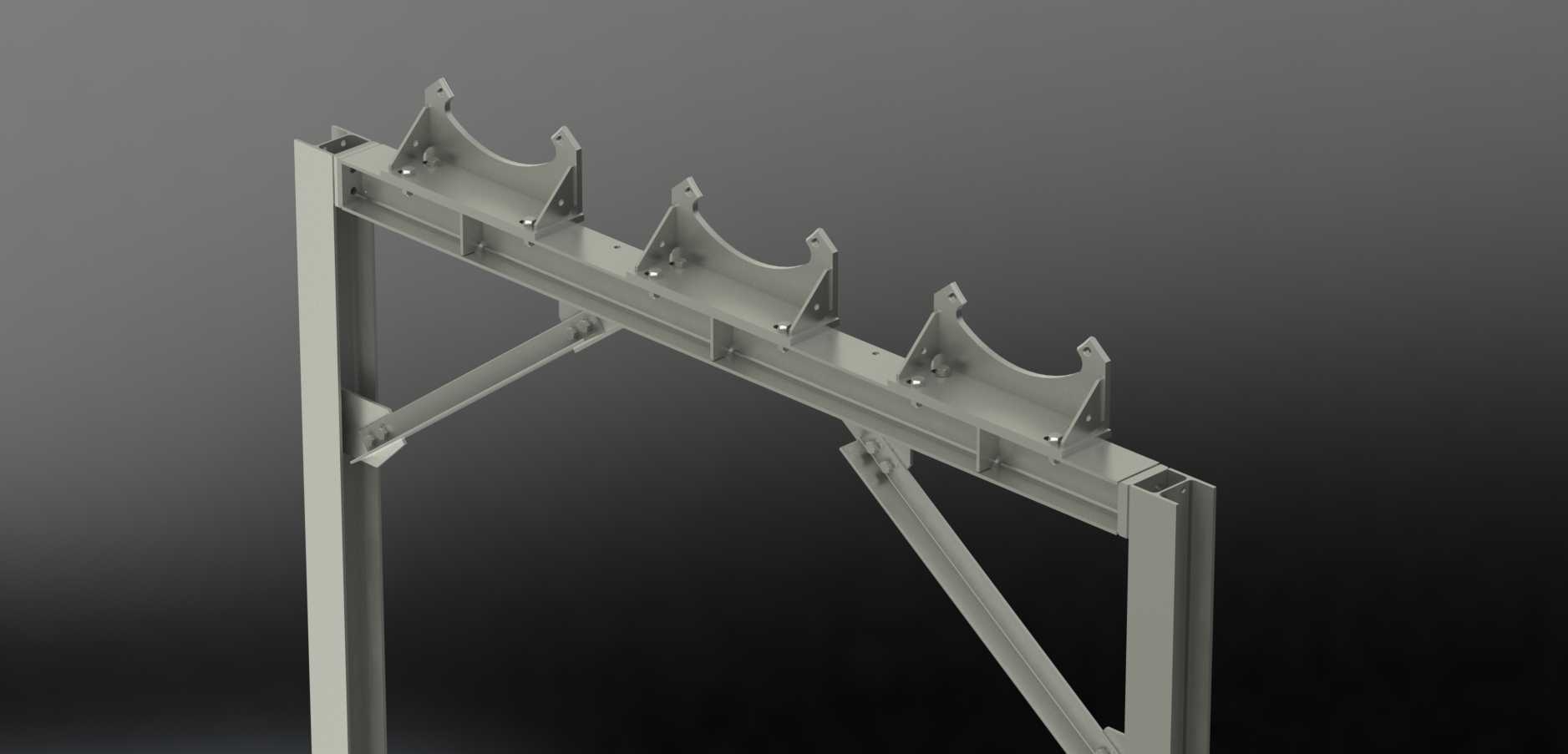

　　这套支撑固定结构主要面向厂区室外架空管线、车间内部工艺管线排布场景使用，区别于传统焊接式不可调管架，整体采用装配式设计思路，所有构件连接均预留标准栓接孔位，现场安装无需动火作业，适配化工园区、市政管廊、生产车间的多规格并行管线固定需求，尤其适合后期存在管线扩容、管路调整需求的布设场景。从结构受力逻辑来看，整体采用门式双立柱框架作为主承载单元，立柱底部采用方形底板与预埋基础栓接，底板与立柱之间设置三角加强筋，抵消管线满负载运行时产生的竖向压力与横向风载、管路振动带来的交变载荷，避免立柱根部出现应力集中导致的焊缝开裂或结构变形。横梁与立柱的连接节点同样设置斜向支撑构件，斜撑两端分别与立柱中段、横梁端部栓接，形成稳定的三角受力体系，

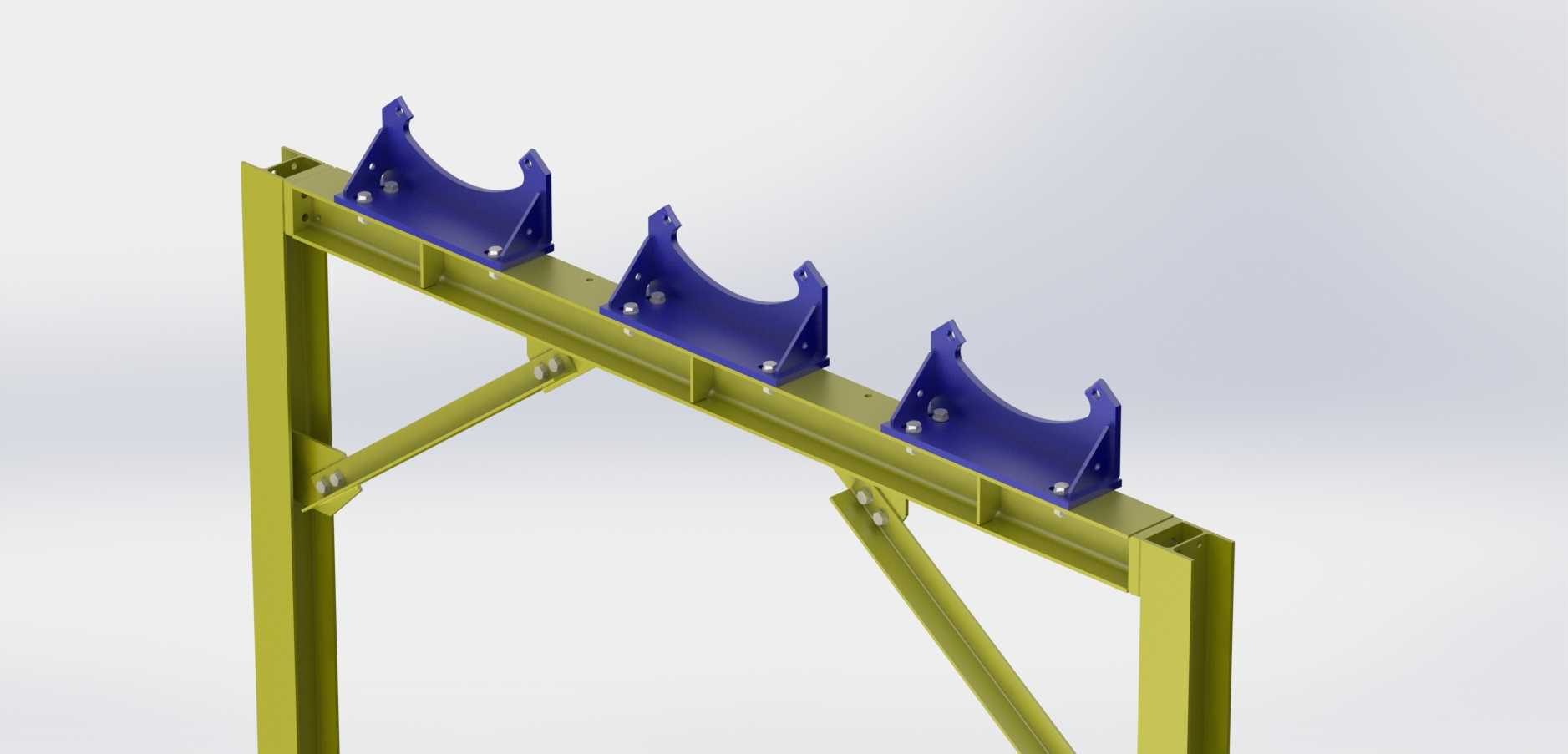

　　将横梁承受的管线荷载均匀传导至两根立柱，减少横梁中部的下挠变形量，即使在多根大口径管线满布的工况下，横梁的形变量也能控制在管线安装允许的挠度范围内。横梁上部的管托采用弧形卡口设计，每个卡口的弧度匹配对应管径的外轮廓，安装时管线直接卡入卡口内，可根据实际布设的管线数量、管径规格调整管托的安装间距，卡口与管线外壁的接触面积充足，不会出现局部应力集中压损管线防腐层的问题，同时能限制管线的径向位移，避免管线运行过程中因热胀冷缩、介质流动产生的窜动移位。设计阶段提前考虑了表面处理的适配需求，构件上预留的接地孔与热浸镀锌工艺孔，在构件完成镀锌工序后如果需要做表面涂漆处理，可直接对这些工艺孔做封堵处理，不会破坏构件整体的防腐涂层完整性，

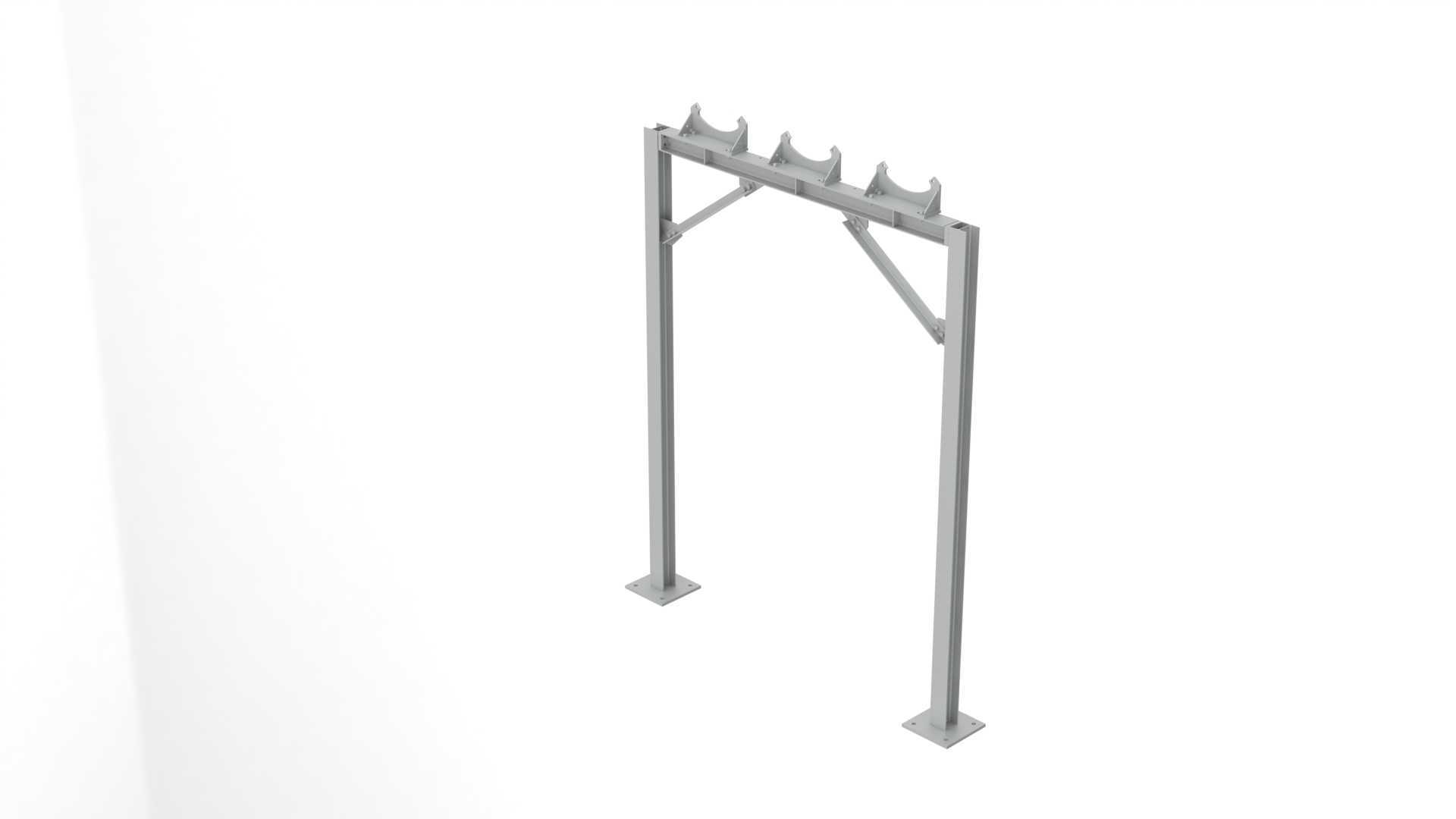

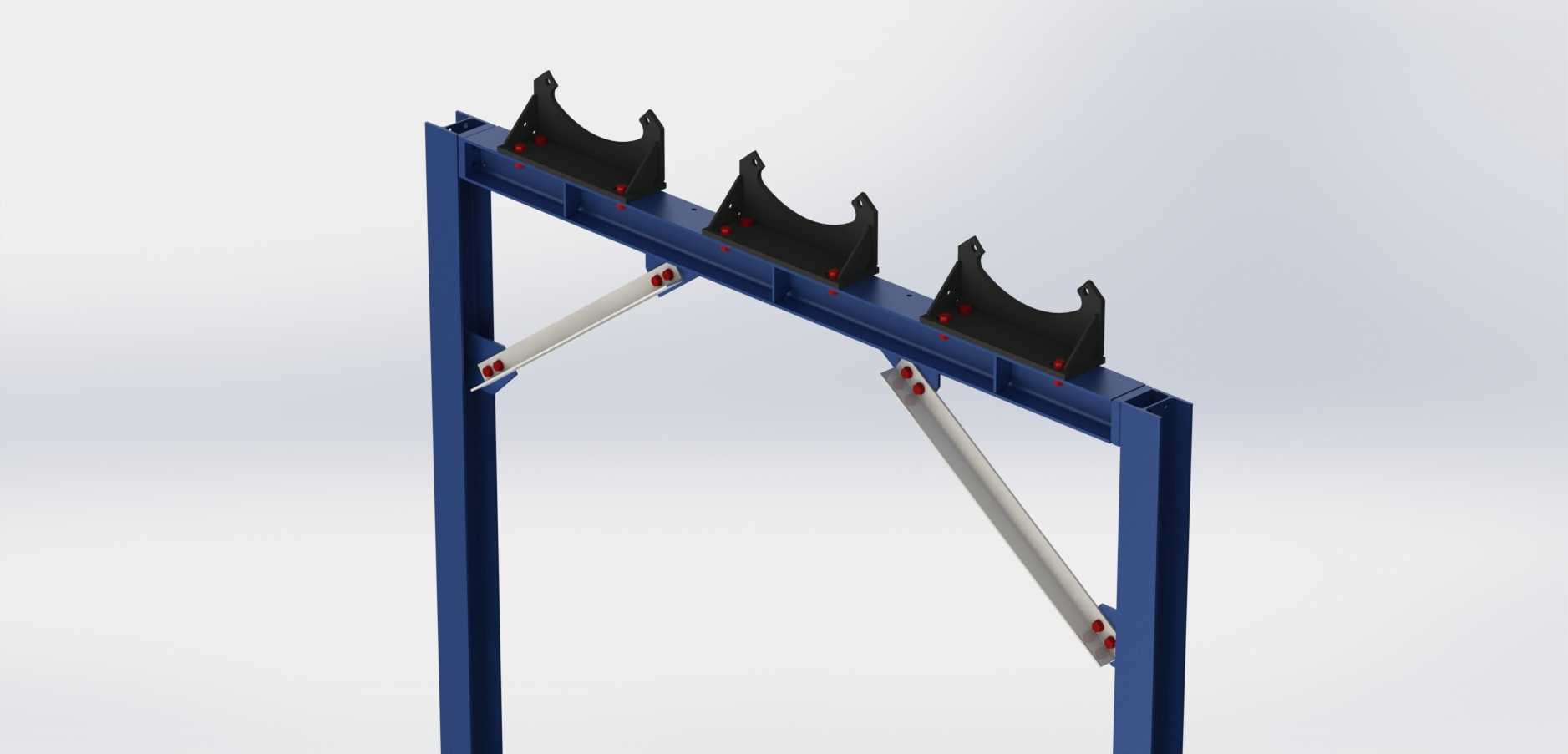

　　接地孔的设置也能满足厂区管线的静电接地要求，无需后期在构件上额外钻孔破坏镀锌层。从安装边界来看，双立柱的间距根据上部排布的管线总宽度设定，立柱高度根据管线布设的标高要求调整，底部方形底板的尺寸匹配常规预埋锚栓的布设间距，安装时只需在基础施工阶段提前预埋对应规格的锚栓，待基础养护达标后即可直接将支架就位固定，单组支架的安装耗时远低于传统现场焊接的管架结构，也能避免现场焊接带来的防腐层破坏、焊接质量不稳定等问题。结构整体做了等比例的外观渲染，能直观呈现安装完成后的整体形态，方便设计人员在做管线综合排布时直接套用，核对管线标高、支架占位与周边设备、通道的安全间距，避免出现管线布设后与周边设施干涉的问题。在实际选型应用中，

　　可根据承载管线的总重量、当地风荷载等级、管线运行时的振动幅度，调整立柱与横梁的型材规格、斜撑的截面尺寸以及底板的厚度，整套结构的模块化程度较高，所有构件均可实现工厂预制，现场仅需栓接组装，既能缩短施工周期，也能统一构件的加工质量，减少现场施工的质量不可控因素。对于存在多根并行管线布设的场景，这种门式支架可沿管线走向按标准间距连续布设，相邻支架之间的管托保持同轴度，能为管线提供稳定的连续支撑，避免管线出现局部悬空导致的变形或接口渗漏问题，尤其适合输送水、压缩空气、低压工艺介质的常规管线布设使用，在管线转弯、变径的位置，还可通过调整横梁长度、管托位置适配特殊节点的固定需求，无需重新设计整套支架结构，大幅提升管线布设的设计与施工效率。
