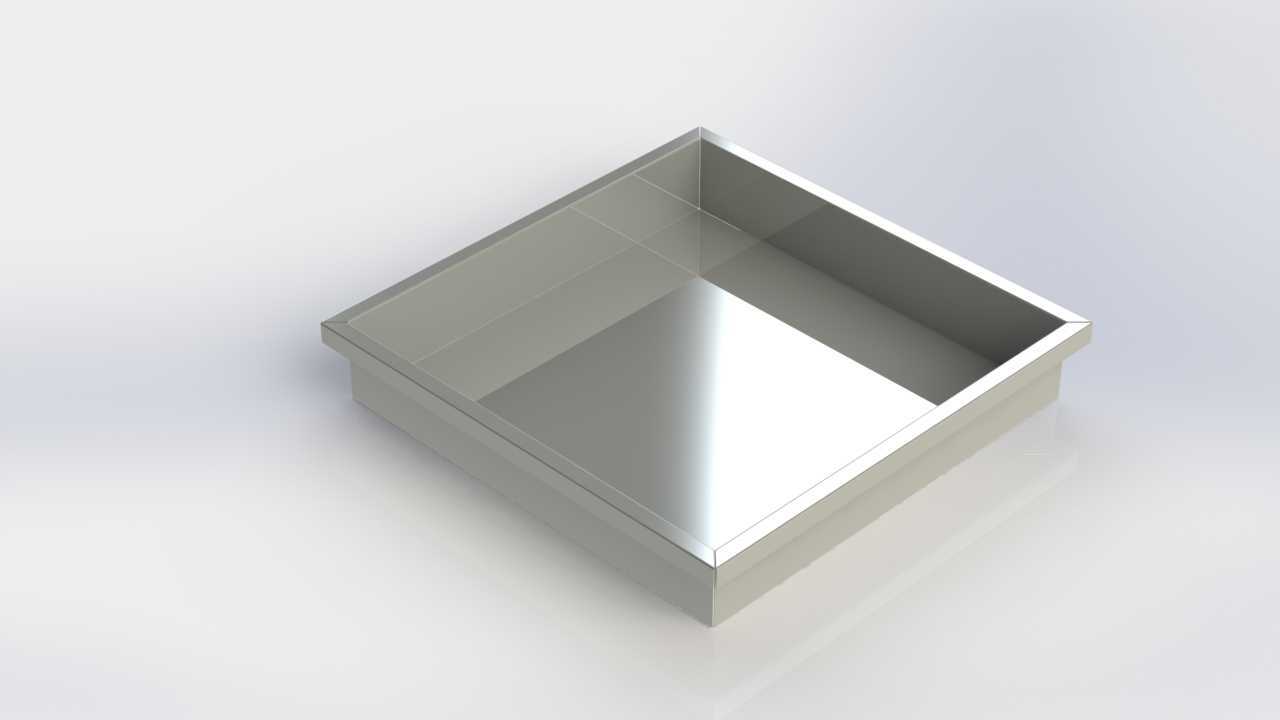

600×600×100规格不锈钢方形板桶结构

　　日常做小型工位配套的钣金盛具设计时，这类浅型方形金属板桶的应用场景其实覆盖得很广，很多人第一眼看到会把它当成小型金属浴缸，但实际在车间、实验室甚至商用餐饮后场，这类结构的使用频率远高于常规深型桶体。先从安装边界说起，这个件的外形尺寸严格控制在60cm见方、10cm深度，外沿做了一圈外翻折边，这个折边不是单纯的工艺收边，实际安装时可以直接搭在工位台面的预留方孔上，不需要额外做紧固件固定，台面开孔只要做到58cm见方，折边就能稳稳承托整个桶体的载荷，哪怕盛满10cm深的常温液体，折边的抗弯强度也足够支撑，不会出现塌边变形的问题。

　　从功能特性来看，这种浅型结构和深桶的设计逻辑完全不同，深桶侧重大容量存储转运，而这类10cm深度的板桶，核心是满足浅液位作业的需求，比如车间里小型工件的临时清洗、实验室里少量试样的浸泡、商用区域的小型盛接槽，甚至在一些无尘工位里作为临时的废屑承接盘使用，因为深度浅，操作人员伸手操作时不需要大幅度抬臂，长时间作业的疲劳度会低很多。整个桶体采用金属薄板一体折弯成型，四个角的焊缝做了满焊后打磨抛光处理，内壁没有卫生死角，不管是盛装液体还是承接固体废料，清理的时候只需要用抹布一抹就能干净，不会有残渣卡在拼接缝隙里，这一点在食品加工后场或者理化实验室里尤为重要，避免残留物料变质影响后续使用。

　　设计思路上，一开始做这个结构的时候，很多新手会直接把四块侧板和一块底板拼焊，但是实际打样后会发现，侧板的上沿如果没有折边加强，哪怕用1.5mm厚的304不锈钢板，在搬运或者受力的时候也容易出现波浪变形，所以最终方案里把侧板上沿向外折了15mm宽的平边，再向下折5mm的压边，相当于给整个桶口做了一圈加强筋，既提升了桶口的刚性，又让边缘没有锋利的毛边，搬运的时候不会割手。底部的设计也做了细节优化，底板不是完全平贴在放置面上，而是在四周做了2mm高的凸起边，这样桶底和台面之间会留出微小的间隙，哪怕台面上有少量积水，也不会把桶底泡在水里，减少长期使用后的锈蚀概率，同时这个凸起边也能让多个同规格的板桶堆叠的时候，上层桶的底部刚好卡在下层桶的桶口内侧，堆叠运输的时候不会滑落，仓储时能节省不少空间。

　　实际应用中，这类板桶的适配场景比想象中多，比如在小型机械加工工位，它可以放在钻床旁边承接切削液和金属切屑，因为深度浅，清理切屑的时候直接拿起来倒就可以，不需要像深桶那样伸手去掏；在商用的饮品操作区，它可以作为冰槽使用，放上冰块后冰镇饮品原料，10cm的深度刚好能容纳常规的饮品瓶高度，不会因为太深导致拿取不便；甚至在一些家庭场景里，它也可以作为嵌入式的小型拖把池配件，搭在定制的台面上使用，金属材质的抗冲击性比陶瓷好很多，不小心撞到也不会开裂。

　　做这类薄板钣金结构的时候，最需要注意的是折弯系数的把控，四个角的拼接处如果折弯余量算不准，焊接的时候就会出现缝隙，需要反复补焊打磨，既增加工时又影响外观平整度，这个模型在建模的时候就把折弯扣除量按实际板材厚度做了预设，四个角的拼接缝刚好严丝合缝，焊接时只需要少量焊料就能密封，后续打磨的工作量能减少一半以上。另外桶体的内壁做了轻微的拔模斜度，大概1度左右，这个斜度不是为了脱模，而是为了在堆叠的时候不会卡得太紧，哪怕两个桶因为温度变化出现轻微的热胀冷缩，也能轻松分开，不会出现两个桶卡在一起拔不出来的情况。

　　从载荷角度算过，10cm深度的话，满载水的重量大概是36kg，加上桶体自身的重量，总载荷不到40kg，桶口的折边和侧板的折弯结构完全能承受这个重量，哪怕长期满载放置，也不会出现侧板外鼓的变形问题。如果是用于有腐蚀性的场景，只需要更换对应的板材材质就行，比如用316不锈钢或者镀锌板，整个结构的尺寸和折弯工艺不需要做任何调整，通用性很强。
