生产车间用可旋转板材拉丝作业支架

　　在中小批量板材表面处理作业场景里，这类可旋转的拉丝作业支架，解决的是传统固定工位架无法灵活调整板材角度、翻面作业需要反复拆装搬运的痛点，尤其适合木作加工、金属薄板表面拉丝、板材预打磨这类需要频繁切换作业面的工序。日常生产中，待处理的15mm厚OSB板或者同厚度金属薄板，不需要额外搭设复杂的夹持工装，直接将板材卡入支架两侧的固定框内，就可以通过旋转结构调整作业角度，不管是做顺向拉丝纹理，还是处理板材边角的毛刺，操作人员都可以根据自身作业习惯调整支架倾角，不用长时间弯腰或者抬手迁就固定工位的角度，能有效降低长时间重复作业的疲劳感。

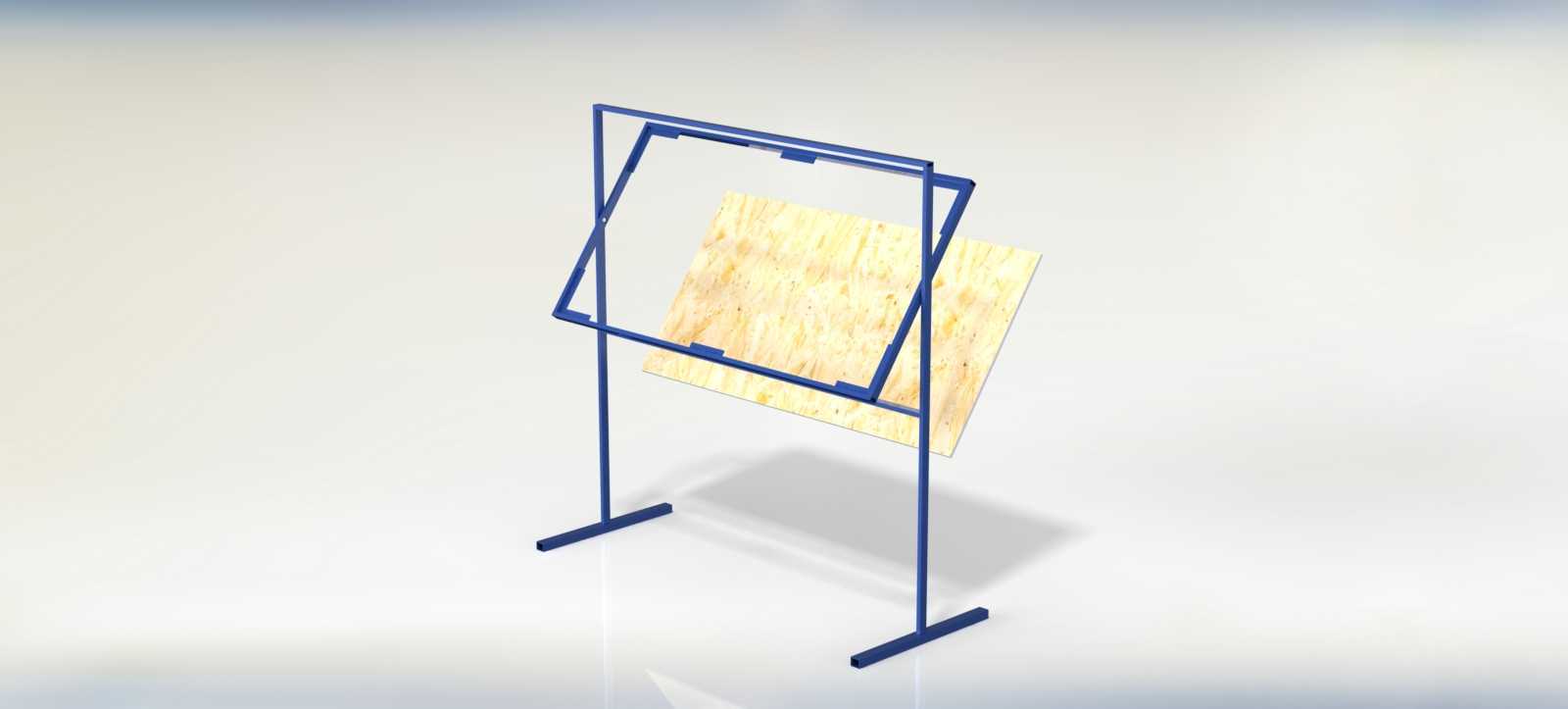

　　从结构设计逻辑来看，整个支架采用方管焊接成型，底部是两个平行的落地支脚，支脚向外延伸出足够的支撑宽度，保证支架在旋转到最大倾角时，整体重心依然落在支脚的支撑边界内，不会出现侧翻风险。两侧的立式支撑管作为旋转轴的安装基座，旋转框通过轴套结构与立式支撑管连接，旋转阻尼可以通过端部的锁紧螺母调整，当调整到合适作业角度后，拧紧端部的锁紧结构，就能把旋转框牢牢固定在当前角度，作业过程中不会出现框体晃动、角度滑移的问题。固定框的内侧设置有几处限位挡块，板材放入框内后，挡块会托住板材的侧边，不需要额外的压板或者快速夹，就能限制板材的前后位移，针对15mm厚度的标准板材，挡块的预留间隙刚好适配板厚，取放板材的时候只需要将板材顺着框体斜向插入即可，单人就能完成板材的上下料操作，不需要额外辅助人员配合。

　　考虑到拉丝作业过程中会产生一定的粉尘或者磨屑，整个支架的焊接位置都做了连续焊处理，没有残留的缝隙死角，日常清理的时候只需要用压缩空气吹扫，就能把落在支架管体上的磨屑清理干净，不会出现碎屑卡在拼接缝隙里难以清理的问题。支架的整体高度设计参考了成年操作人员站立作业的舒适高度，旋转框的中心位置距离地面大概在1.1米左右，不管是处理板材的中心区域还是靠近边缘的位置，操作人员的手臂都能自然覆盖作业面，不需要过度探身。在旋转结构的细节处理上，轴接位置没有采用复杂的轴承结构，而是直接在立式支撑管上开孔，将M12螺栓作为旋转轴使用，螺栓端部加工到10mm直径的光轴段，穿入两侧管体的开孔后，在旋转框的内侧焊接对应的锁紧螺母，这种设计一方面降低了加工难度，普通车间的机加工条件就能完成制作，不需要采购特殊的标准旋转关节配件，另一方面后期维护也非常方便，如果旋转位置出现磨损松动，只需要更换对应的螺栓就能恢复锁紧精度，不需要整体拆解支架。

　　在管道的对应位置开有简易的旋压定位孔，当需要将旋转框固定在水平或者垂直的常用作业角度时，可以插入定位销完成刚性锁定，相比单纯靠螺母摩擦锁紧的结构，这种销定位的方式能承受更大的作业作用力，哪怕是在板材上施加较大的拉丝打磨压力，框体也不会出现角度偏转。支架的整体宽度适配常规的标准板材尺寸，固定框的内空尺寸刚好容纳常见的1.2米幅面板材，对于小幅面的加工件，也可以通过在框体上加装临时挡块的方式完成固定，不需要更换支架就能适配不同尺寸的板材加工作业。在新生产区布局规划的时候，这类支架可以沿着打磨作业区的通道侧边摆放，不需要占用固定的流水线工位，生产任务紧张的时候可以随时挪动到需要的作业位置，支架本身重量较轻，两个操作人员就能完成整体移位，不需要借助叉车等搬运设备。

　　实际使用过程中，这类支架除了用于板材拉丝作业，还可以作为板材临时涂装、工件预组装的辅助支架使用，旋转结构可以让操作人员在不搬动工件的前提下，轻松处理工件的各个表面，相比传统的固定式工作台，这种可旋转的支架在处理大尺寸平板类工件的时候，作业效率能提升近四成，也减少了搬运板材过程中出现的板面磕碰、边角损伤的问题。支架的所有管体连接处都做了焊后打磨处理，没有突出的焊瘤或者尖锐边角，日常作业过程中不会刮花板材表面，也不会勾挂操作人员的工作服，符合车间作业的安全规范要求。
