生产车间内部用立式图纸展示支架

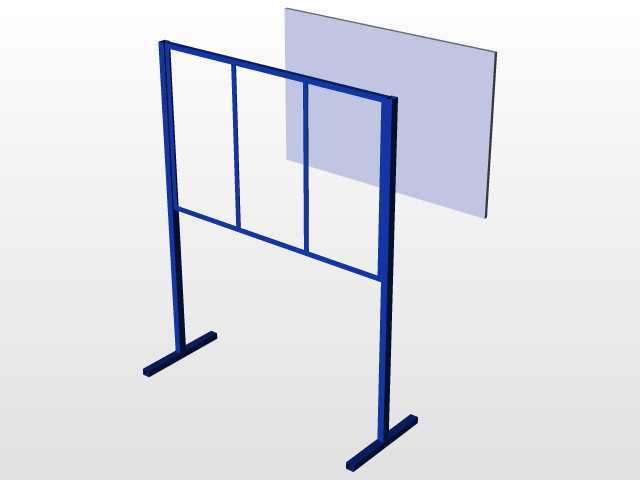

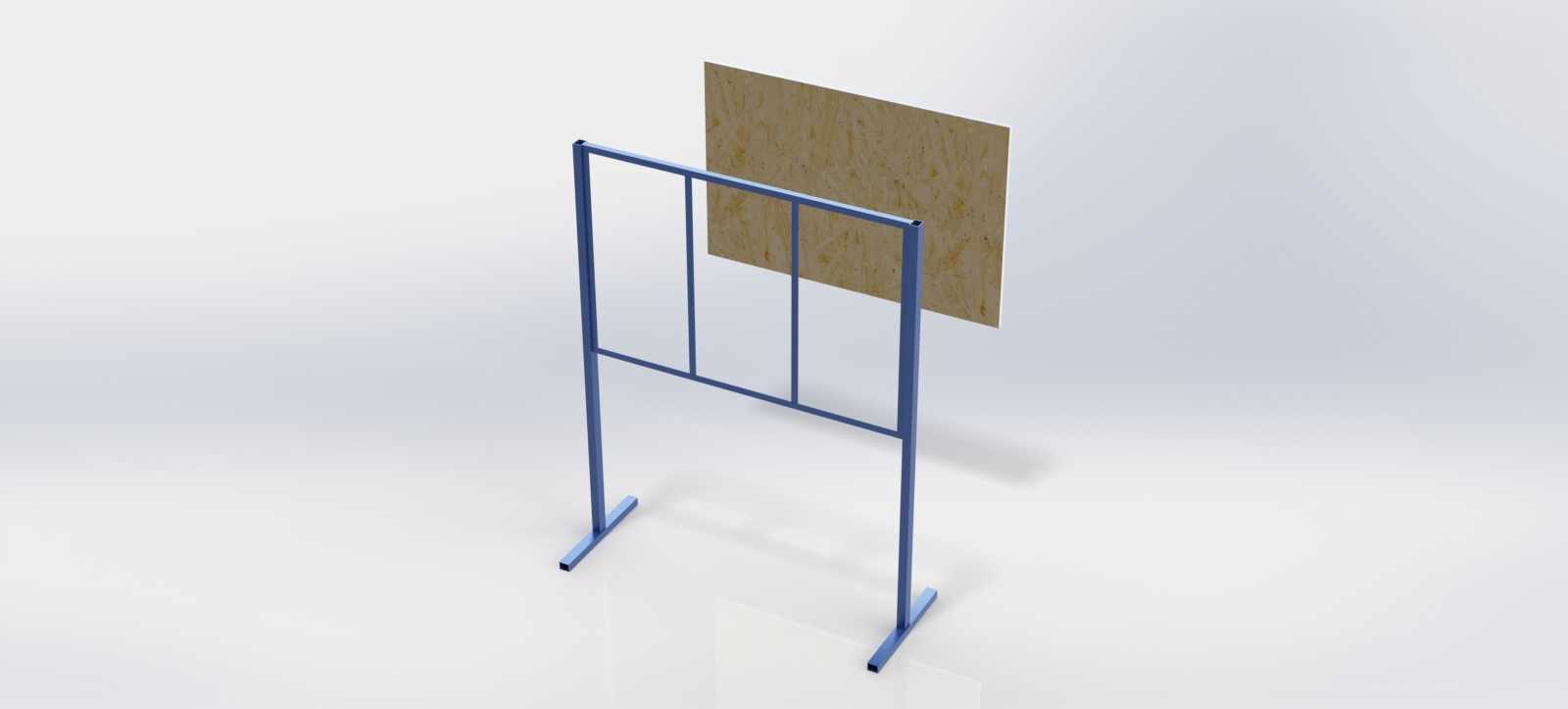

　　在离散制造车间的生产现场，纸质作业指导书、工序流转图纸、临时工艺变更单的展示一直是现场管理的细节痛点，常规的磁吸白板多为固定墙面安装，无法适配临时工位调整、小批量试制工位的灵活布置需求，这款立式便携图纸墙正是针对这类现场场景开发的工位展示器具。从结构设计逻辑来看，整体采用分体式组装思路，主体支撑框架选用薄壁矩形钢管弯折焊接成型，两根竖直主撑杆底部向外侧弯折形成落地支脚，支脚末端套有防滑橡胶套，既可以避免金属框架直接刮蹭车间环氧地坪，也能在放置时增大接触摩擦力，降低日常使用中被误碰倾倒的风险。框架中部设置两道横向连接杆与一道竖向分隔杆，将正面展示区域划分为三个等宽的矩形分区，可同时容纳多张A3幅面的图纸平铺展示，

　　无需频繁更换单张图纸就能覆盖单工位的全套工艺要求。展示面板采用高密度纤维板作为基材，表面平整无明显凹凸变形，使用时可通过磁粒、图钉或者透明胶带将纸质图纸固定在面板上，面板与后侧支撑框架之间通过快拆螺栓连接，不需要借助复杂工具就能完成面板的拆卸更换，若后续出现面板磨损、污损的情况，可直接裁切对应尺寸的板材替换，无需整体报废支架。考虑到生产现场的移动需求，整体框架自重控制在合理区间，单人即可徒手搬动移位，不需要借助叉车、液压推车等辅助搬运设备，适配多品种小批量生产模式下工位频繁调整的使用需求。安装边界方面，支架整体落地占用的地面投影宽度不超过八百毫米，纵深不超过三百毫米，不会过多占用工位旁的操作通道空间，

　　竖直方向的总高度控制在一千五百毫米左右，展示面板的中心高度与站立作业人员的视线高度基本齐平，作业人员在工位上无需刻意抬头或低头就能清晰读取图纸上的尺寸标注、工艺要求，减少长期查看图纸带来的颈部疲劳。框架的钢管表面采用静电喷塑处理，涂层均匀附着在金属表面，可抵御车间日常的切削液飞溅、轻微磕碰剐蹭，不会轻易出现掉漆锈蚀的问题，适配机加工、装配、仓储等多类车间的现场环境。不同于固定式的墙面看板，这款支架不需要在墙面、地面打膨胀螺栓固定，不会破坏车间现有建筑结构，对于租赁厂房、临时搭建的试制生产线而言，不存在后期拆改的修复成本。在实际使用场景中，除了展示生产用图纸外，也可用于张贴班组安全提示、质量异常警示、生产进度看板等内容，

　　框架两侧的竖直撑杆上预留有小孔位，可根据使用需求加装小型置物托板，放置记号笔、巡检记录卡等常用小物件，拓展现场使用的便利性。设计过程中特意规避了复杂的传动、调节结构，整体没有易损的活动零部件，日常使用基本不需要额外维护，即使出现支脚变形、杆件弯折的情况，也可通过现场焊接、校直快速修复，全生命周期的使用成本远低于常规的商用展示架。框架的所有焊接位置均做了打磨处理，没有尖锐的焊渣、毛刺外露，避免现场人员搬动、使用时被划伤，符合生产现场的安全防护要求。支脚的外伸长度经过反复校核，即使在面板上张贴满图纸、支架受到侧面轻微推力的情况下，整体重心依然落在两支脚的支撑范围内，不会出现侧翻的安全隐患。
