曲柄滑块式急回运动机构三维结构

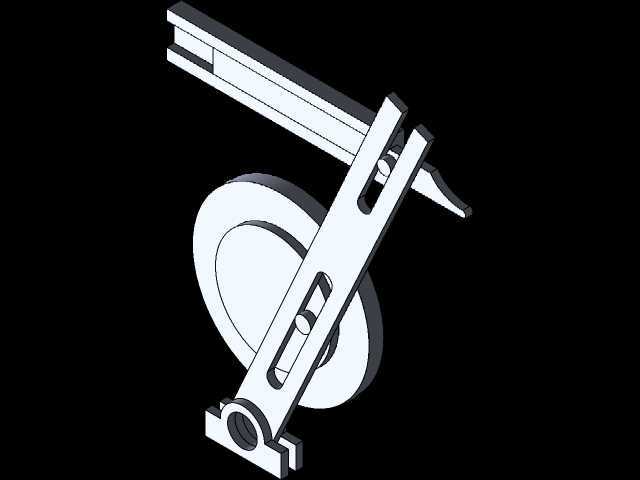

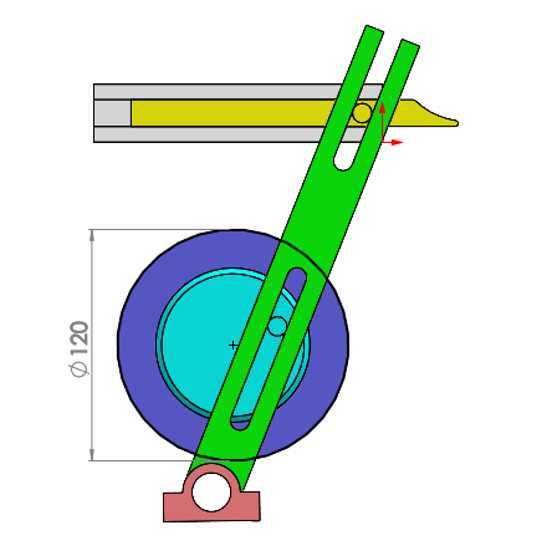

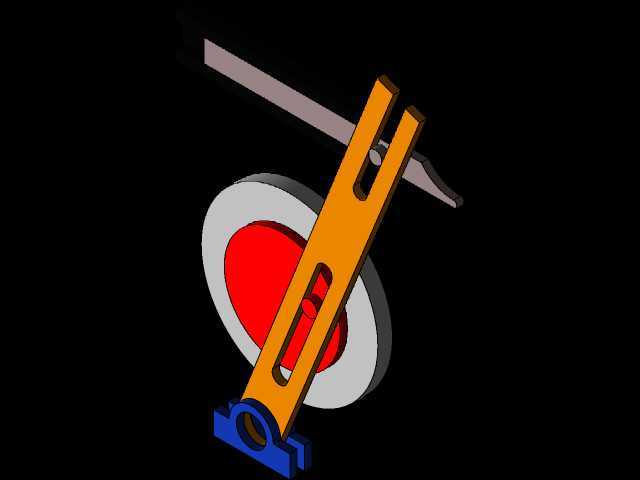

　　在各类需要往复直线运动且具备返程快速特性的工业设备中，这类急回机构是核心传动单元之一，常见于牛头刨床、插床、往复式输送机、自动送料装置等设备的传动链路里，承担着将旋转运动转化为带急回特性的往复直线运动的作用，能够在工作行程保持稳定的低速进给，返程阶段快速复位，有效缩短非工作行程的耗时，提升整台设备的作业效率。从结构组成来看，这套机构包含带偏心销的回转圆盘、开有长导槽的摆动导杆、与导杆上端铰接的滑动执行块、底部固定铰支座几个核心部分，回转圆盘的直径标注为120mm，偏心销设置在圆盘盘面靠近外缘的位置，嵌入摆动导杆的中部长槽内，当圆盘做整周回转运动时，偏心销会在导杆的长槽内滑动，同时带动导杆绕底部的固定铰座做往复摆动，

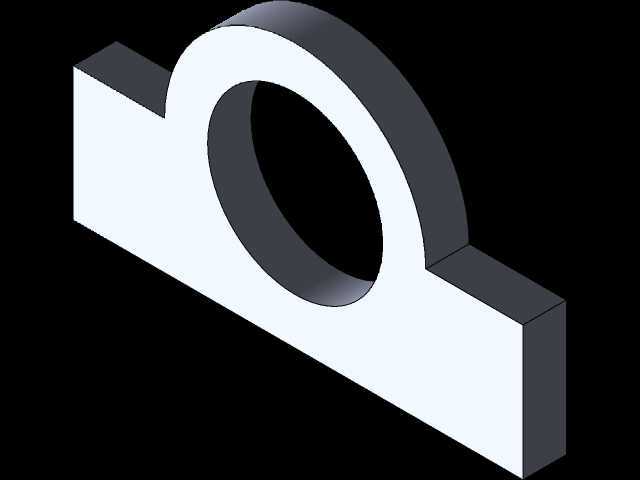

　　导杆上端的铰接点则带动滑动执行块沿水平导向槽做直线往复运动。设计过程中，首先要根据工作行程的长度要求确定回转圆盘的偏心距，偏心距的大小直接决定滑动执行块的最大行程，同时要匹配导杆的长度、导槽的开设长度，避免偏心销运动到极限位置时出现卡滞、脱离导槽的问题；导杆上的两处长槽分别对应中部与偏心销配合、上端与滑动块铰接的运动空间，槽宽需要与配合销的直径保持合理的间隙配合，既要保证运动过程中无卡滞，也要避免间隙过大导致的运动冲击与回程误差。安装边界方面，底部铰支座的安装孔位需要与设备机架的安装基准对齐，保证铰座的回转中心与回转圆盘的中心处于同一垂直平面内，避免出现偏载导致的构件磨损加剧；

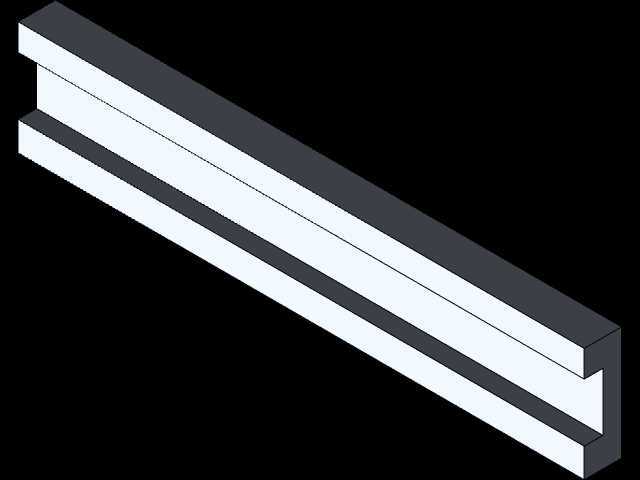

　　水平导向槽的安装需要保证其轴线与滑动执行块的运动方向完全平行，导向槽的长度需要覆盖滑动块的最大行程，两端预留足够的缓冲余量，防止滑动块运动到极限位置时发生刚性碰撞。实际应用中，这类急回机构的工作行程速度均匀性较好，能够满足切削、送料等工序对工作段运动稳定性的要求，返程阶段的快速运动特性可以减少空程时间，相比普通的曲柄滑块机构，其急回特性更显著，传动过程中受力更均衡，导杆的长槽结构可以抵消偏心销运动过程中的径向位移，减少传动过程中的附加载荷。设计建模时需要重点校验各运动构件的干涉情况，尤其是圆盘回转过程中与导杆、铰支座的空间位置关系，偏心销在导槽内的滑动行程是否覆盖整个运动周期，铰接点的转动自由度是否完全释放，

　　避免出现过约束导致的机构卡死；同时要考虑各铰接处的润滑空间预留，在销孔位置设计对应的油槽或者润滑脂加注通道，延长机构的连续运行寿命。对于不同的应用场景，可以通过调整圆盘的偏心距、导杆的长度比例来改变急回特性的系数，适配不同的工作行程速度与返程速度要求，比如用于金属切削设备时可以选择较大的急回系数，进一步提升加工效率，用于精密送料场景时则适当降低急回系数，减少返程冲击带来的送料精度误差。
