带螺旋推送结构的旋翼式酱汁搅拌出料装置

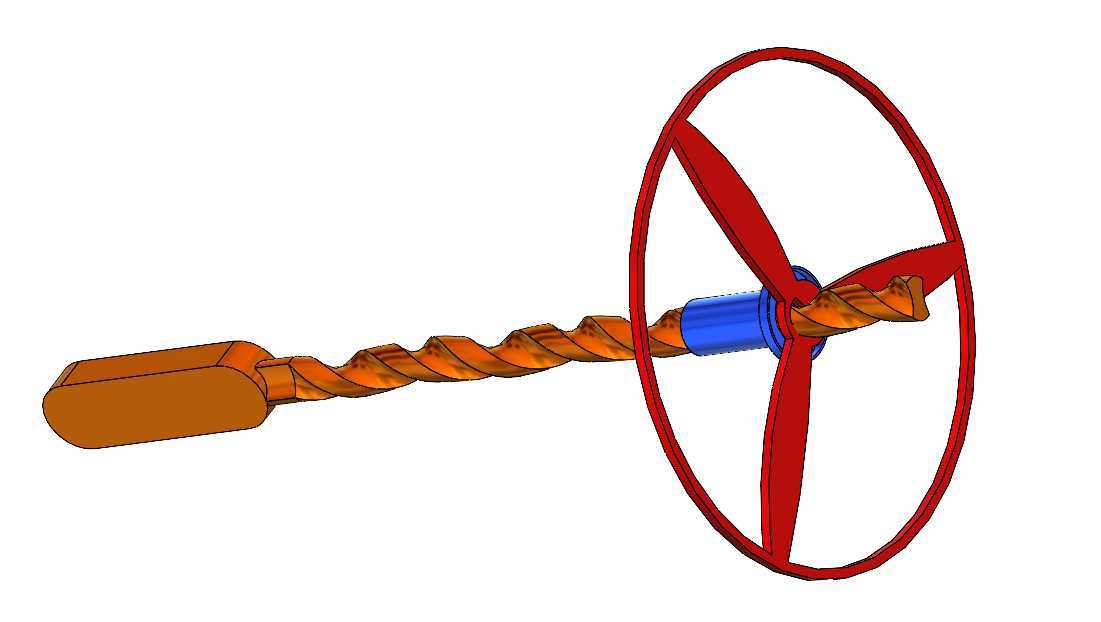

　　在商用餐厨加工的酱料制备、固体炒菜混料工序里，这类带螺旋推送与旋翼结构的装置，主要解决高粘度酱料在输送、搅拌过程中易堵塞、混合均匀度不足的问题。日常后厨熬制浓稠酱汁、炒制带颗粒的固体炒菜时，传统的搅拌出料结构常因为酱料粘附性强，出现推送卡顿、边缘酱料无法参与循环的情况，这个结构的设计正是针对这类工况做了针对性优化。从结构组成来看，装置分为握持段、螺旋输送段、旋翼扰流段三个核心部分，握持段采用符合人体工学的扁圆头造型，表面做了圆弧过渡处理，既可以适配手动操作时的施力角度，也能在配套自动化餐厨设备时作为安装夹持基准，安装时该段的夹持直径公差控制在±0.2mm范围内，保证与驱动轴的同轴度偏差不超过0.15mm，避免高速运转时出现径向跳动。

　　螺旋输送段采用连续变距扭曲叶片结构，靠近握持段的螺距较大，能够快速将料仓内的酱料卷入输送通道，靠近旋翼段的螺距逐步收窄，推送过程中对酱料形成初步挤压，打散结块的酱料颗粒，螺旋叶片的外缘做了R1.5mm的圆角处理，避免刮蹭料筒内壁造成异物混入，同时减少酱料在叶片表面的粘附残留。旋翼扰流段采用三叶片环形支撑结构，三个红色旋翼叶片沿中心轴呈120°均匀分布，叶片外缘连接整圈环形护圈，运转时环形护圈与料筒内壁保持1.2mm的均匀间隙，既可以对螺旋输送段末端输出的酱料做径向切割搅拌，让酱汁与固体菜料充分混合，也能起到径向支撑作用，避免长轴结构的螺旋段在高速运转时出现挠曲变形。设计过程中，针对餐厨场景的清洁需求，

　　所有零部件的衔接位置都做了无死角圆弧过渡，中心蓝色轴套部分采用快拆式卡扣结构，无需额外工具即可完成整个输送旋翼组件的拆卸，方便日常清洗消毒，避免酱料残留滋生细菌。从安装边界来看，整个装置的总长度控制在280mm范围内，旋翼段的最大外圆直径为120mm，能够适配市面上多数商用炒菜机、酱料熬制锅的出料口安装尺寸，安装时只需将握持段与设备的驱动输出轴对接，锁紧卡扣即可完成装配，不需要额外做结构改装。实际工况测试中，针对粘度在8000-12000cp的浓稠酱汁，该结构的输送效率比普通直叶片搅拌结构提升40%以上，混合均匀度偏差控制在5%以内，即使是带3-5mm固体颗粒的炒菜酱料，也不会出现颗粒卡滞、输送中断的问题。

　　旋翼叶片的倾斜角度经过反复调校，设定为与轴线呈28°夹角，运转时既能产生足够的径向扰流，也不会因为阻力过大造成驱动负载过高，配套100W的伺服驱动即可满足0-300rpm的转速调节需求，适配不同粘度酱料的搅拌出料要求。螺旋叶片的表面粗糙度控制在Ra0.8以下，减少酱料粘附，每次使用后的残留量比普通钢质螺旋结构降低60%，减少物料浪费的同时也降低了清洁工作量。环形护圈的厚度设置为2mm，采用食品级高强度工程塑料材质，既保证足够的结构强度，在运转过程中即使意外接触料筒内壁也不会产生硬质刮擦噪音，也不会刮伤料筒的不粘涂层。在小型餐饮门店的手动熬酱场景下，该结构也可以搭配手动摇柄使用，握持段的防滑纹理设计能够保证手动施力时不打滑，螺旋结构的自推送特性不需要额外施加过大的轴向推力，操作人员只需转动握持段即可完成酱料的搅拌与出料，大幅降低熬酱过程中的劳动强度。针对不同酱料的特性，该结构还可以通过更换不同螺距的螺旋段、不同倾斜角度的旋翼叶片来适配，比如处理流动性较好的稀酱汁时，可以选用大螺距螺旋、小角度旋翼，提升出料速度；处理高粘度的稠厚酱料时，选用小螺距螺旋、大角度旋翼，强化搅拌混合效果，整个组件的互换性较强，不需要更换整体结构即可完成工况适配。
