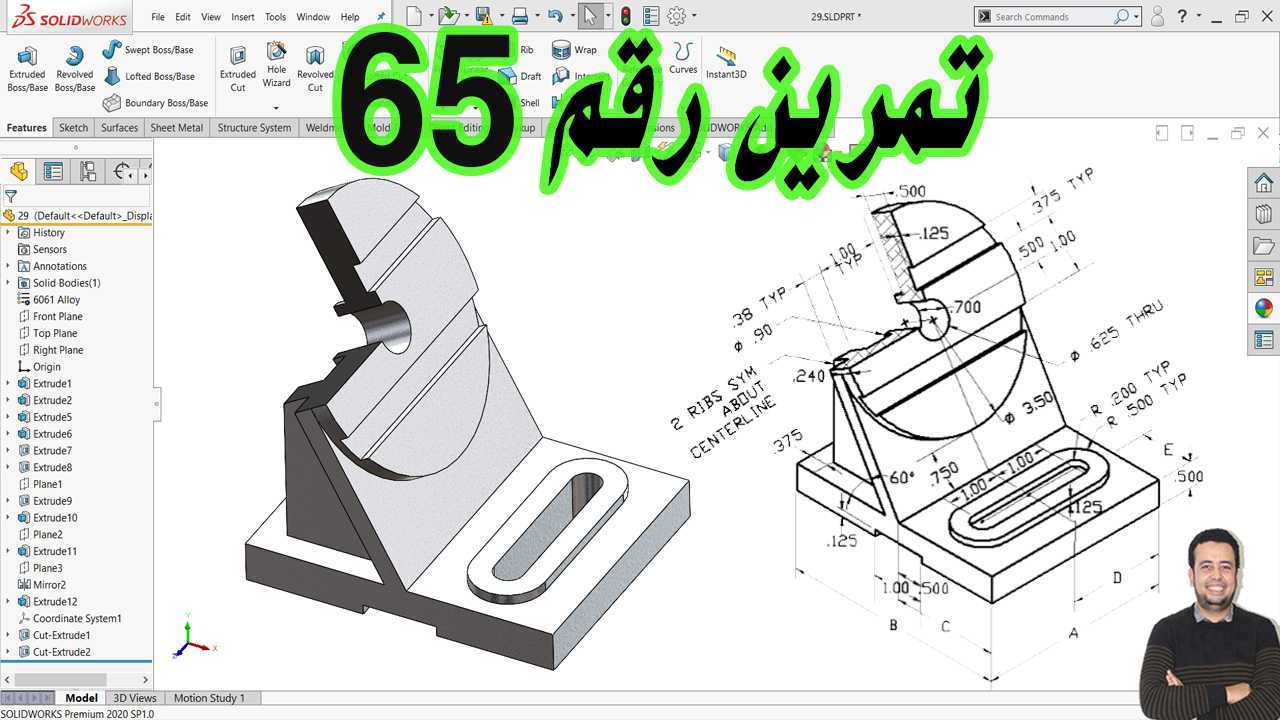

带腰形安装槽的立式圆弧支座练习构件

　　该构件属于典型的小型设备支撑定位类零件，日常多应用在小型工装夹具台架、教学实验台架、轻型输送线侧边定位单元这类需要对轴类、杆类零件做角度承托的场景中，实际使用时可通过底座的腰形槽调整安装位置，适配不同的装配间距需求，上部的圆弧承托面可配合抱箍、锁紧套对穿过的圆柱杆件做固定，侧面的立板结构为承托部位提供足够的抗弯刚度，避免承托载荷下出现结构变形。从设计逻辑来看，建模时优先确定底座的安装基准面，先绘制底座的矩形轮廓，预留腰形安装槽的加工余量，腰形槽的长度方向预留了足够的调节行程，可抵消安装孔位的加工误差，降低现场装配的对位难度。立板与底座采用直角过渡加筋的结构形式，筋板沿承托圆弧的径向布置，可将上部承托的载荷直接传导至底座安装面，

　　减少应力集中的风险。上部的圆弧承托部位做了分段台阶设计，不同直径的圆弧段可适配不同规格的被支撑件，圆弧边缘的倒角处理既可以避免装配时刮伤被支撑零件表面，也能去除加工后的锐边，符合机械零件的安全设计要求。安装边界方面，底座的整体长宽尺寸适配常规的小型型材安装面，腰形槽的宽度适配常用的内六角螺栓规格，立板的高度控制在常规手动工具可操作的锁紧空间范围内，上部承托圆弧的中心高度与底座安装面保持固定的垂直公差，可保证被支撑件的安装水平度。建模过程中需要注意各圆弧面的同轴度约束，腰形槽的对称度与底座中心线保持一致，立板与底座的结合面做共面约束，避免后续出工程图时出现尺寸干涉，筋板与立板、底座的交接处做圆角过渡，匹配实际铸造或铣削加工的工艺要求，

　　零件的壁厚保持均匀，避免加工后出现应力变形。这类零件虽然结构不复杂，但涵盖了草图绘制、特征拉伸、切除、圆角、倒角等基础建模操作，同时需要兼顾装配工艺性与结构刚度的平衡，是机械结构设计入门阶段非常典型的练习案例，建模时需要时刻结合实际加工与装配的需求，不能只追求外形相似而忽略工程实际的合理性，比如腰形槽的端部圆弧半径要与安装螺栓的半径匹配，承托圆弧的表面粗糙度要求要根据实际使用场景设定，若用于定位精度要求高的场景，圆弧面还需要增加精加工的余量标注。
