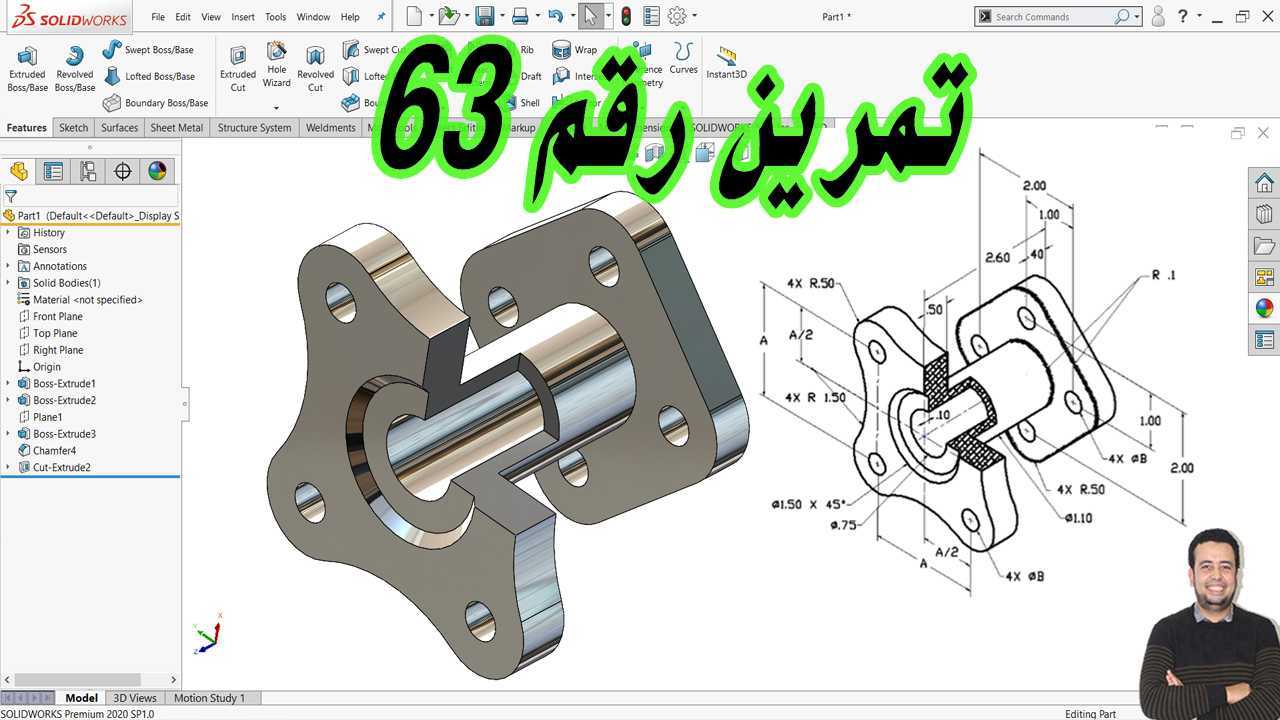

带三耳安装法兰的轴类连接零件结构

　　这类带三耳安装法兰的轴类连接构件，常应用在中小功率传动链路的动力输出端衔接位置，比如轻工输送设备的辊筒驱动对接、小型农用机具的动力转接节点，也可作为气动执行元件的输出轴连接基座使用，核心作用是实现轴系部件与安装基体的可靠固定，同时传递额定范围内的扭矩与轴向载荷。从结构设计逻辑来看，三耳式法兰布局区别于常规四方法兰、圆形法兰，在安装空间受限的场景下更具优势，三个安装孔呈120度均布，既可以保证安装后的受力均匀性，又能减少法兰盘自身的材料占用，降低整体构件重量，适合对安装空间、自重有严格限制的紧凑型设备布局。构件的主体分为两个功能段，一端是带安装孔的法兰盘基体，三个耳片向外延伸，每个耳片上设置通孔用于穿装固定螺栓，

　　法兰盘与轴身衔接位置做了圆角过渡处理，避免应力集中导致的疲劳断裂，这一细节在交变载荷的传动场景中尤为重要，能大幅提升构件的使用寿命。另一端是阶梯轴结构，不同轴径的台阶面分别承担轴向定位、配合安装传动件的作用，轴端的倒角设计方便装配时快速对准配合孔，减少装配过程中的卡滞问题。从尺寸边界来看，法兰盘的外轮廓尺寸适配常规的小规格安装座，三个安装孔的中心距匹配通用的螺栓安装间距，轴段的直径公差按照过渡配合设计，既能保证装配后的同轴度，又不会出现装配过紧导致的拆装困难。建模过程中需要重点关注法兰耳片与轴身衔接处的拔模角度、圆角大小，这些细节直接影响后续加工的工艺性，如果是采用铸造毛坯生产，衔接处的圆角需要符合铸造工艺的最小圆角要求，

　　避免出现浇铸缺陷；如果是采用棒料机加工成型，则需要考虑刀具的走刀路径，保证圆角处的表面粗糙度符合设计要求。另外，工程图中标注的形位公差也需要重点还原，比如法兰安装面与轴身轴线的垂直度、安装孔的位置度，这些参数直接决定了构件安装后的运行精度，若垂直度偏差过大，会导致轴系运转时出现偏摆，加剧轴承磨损，缩短整套传动机构的维护周期。在实际选型应用中，这类构件需要匹配对应规格的连接螺栓，螺栓的强度等级要根据传递的扭矩大小核算，避免出现螺栓剪断的失效问题，同时法兰安装面与基体之间需要根据密封需求决定是否加装密封垫片，若应用在有粉尘、水汽的工况下，加装垫片还能减少杂质进入配合面造成的磨损。
