户外候车亭钣金结构三维设计

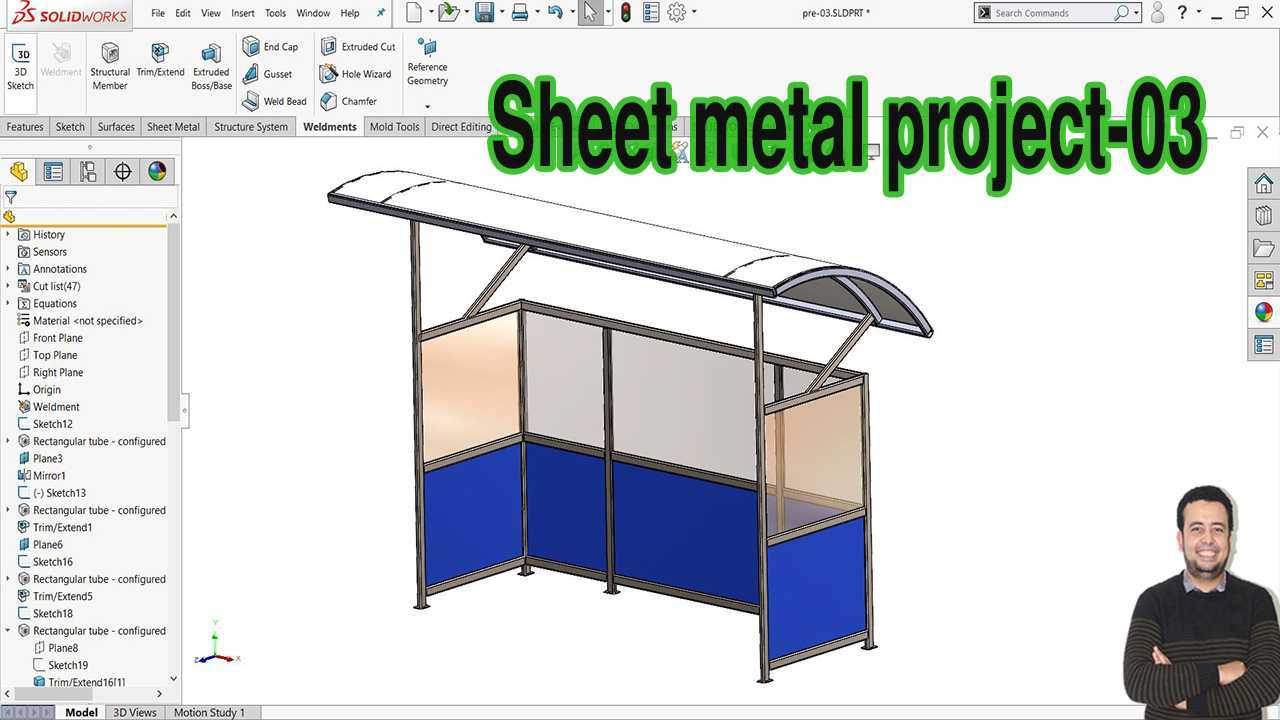

　　这款钣金候车亭结构，主要应用于城市公交站点、园区接驳点、厂区通勤停靠点等户外公共等候场景，核心作用是为等候人员提供遮阳避雨的临时停留空间，同时通过半围合的隔断结构，减少候车区域受道路侧车流风、飞溅杂物的影响，提升等候过程的舒适度。从结构设计逻辑来看，整体采用模块化钣金拼接思路，支撑立柱选用标准矩形管材作为主受力构件，底部预留膨胀螺栓安装孔位，可直接与硬化混凝土地面完成锚固，安装边界需保证地面平整度误差控制在每米3毫米以内，避免立柱安装后出现倾斜应力，影响整体结构稳定性。顶棚部分采用弧形折弯钣金件搭配前端延伸挑檐结构，挑檐伸出长度可覆盖常规候车站立区域，雨水可顺着弧形顶棚的导水坡度向两侧排出，不会在顶棚接缝处出现渗漏滴漏问题；

　　顶棚与立柱的连接部位采用三角斜撑加固，斜撑同样为钣金折弯成型，通过螺栓与立柱、顶棚框架锁紧，可抵御常规户外6-8级风载荷，不会出现顶棚晃动变形的问题。侧部隔断采用上下分段式设计，下半段为蓝色喷涂钣金挡板，上半段为半透明耐力板嵌装结构，既可以阻挡道路侧飞溅的泥水、杂物，又不会完全遮挡候车人员观察来车的视线，挡板与框架的连接采用隐藏式卡扣设计，避免外露螺栓出现锈蚀后影响外观，同时后期更换挡板无需整体拆解框架，维护效率更高。整体外形尺寸适配常规3-5人同时候车的使用需求，横向总长度控制在2.4米左右，纵向进深1.2米，顶棚最高点距离地面2.6米，既不会因为高度过低产生压抑感，也不会因为过高导致遮阳避雨效果打折扣。

　　设计过程中所有钣金折弯件均预留了标准工艺缺口，折弯半径匹配常规钣金加工设备的参数要求，无需定制特殊刀具即可完成加工，所有拼接孔位均采用同轴设计，现场安装时可快速对位，无需二次扩孔调整；框架所有外露棱边均做了倒圆角处理，避免安装及使用过程中出现磕碰划伤问题，表面喷涂采用户外耐候粉末，可适应长期日晒雨淋的户外环境，减少后期维护补涂的频次。
