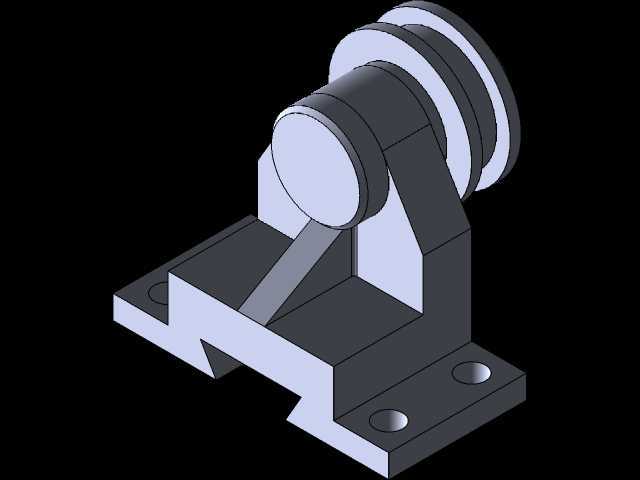

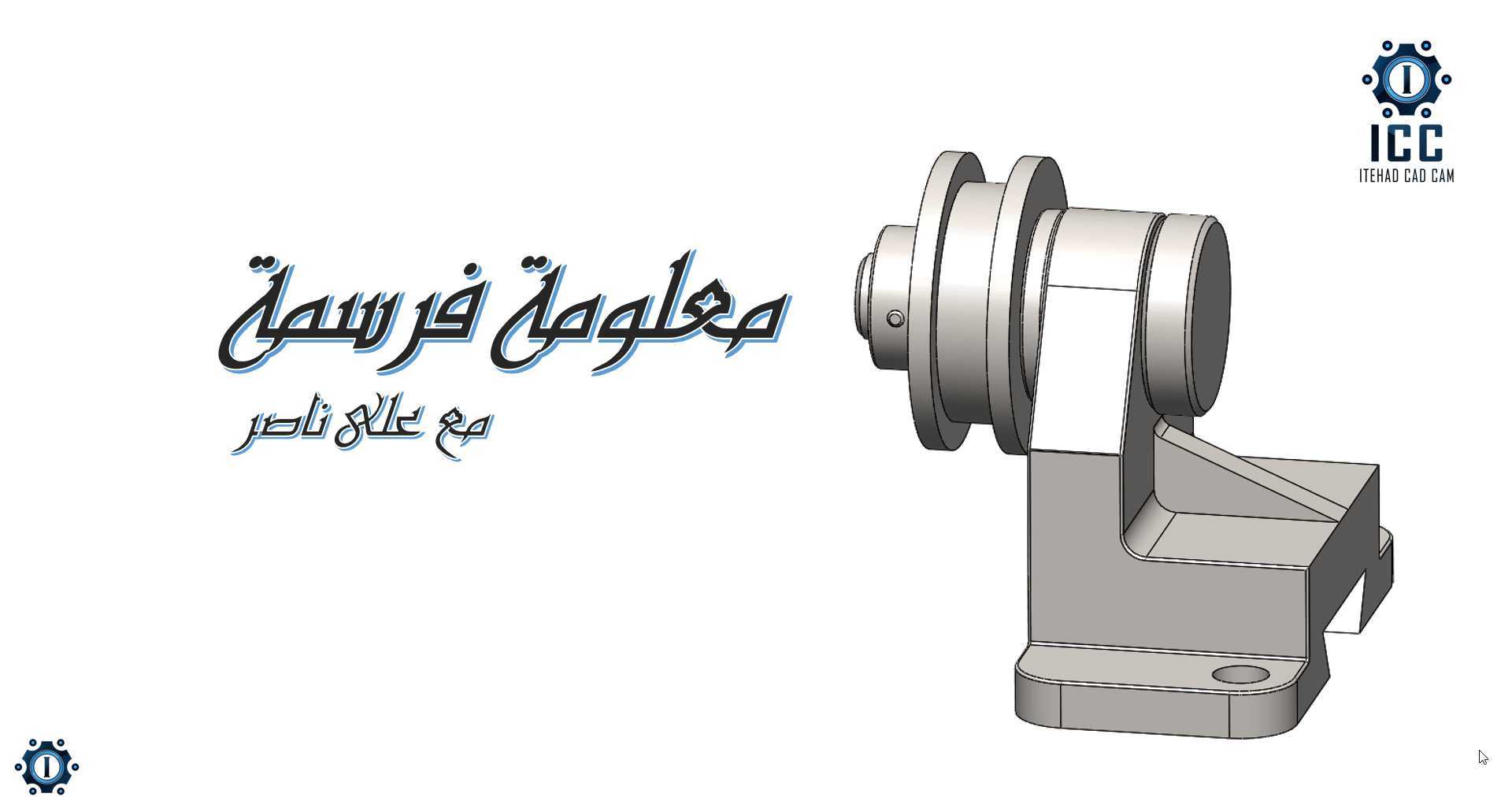

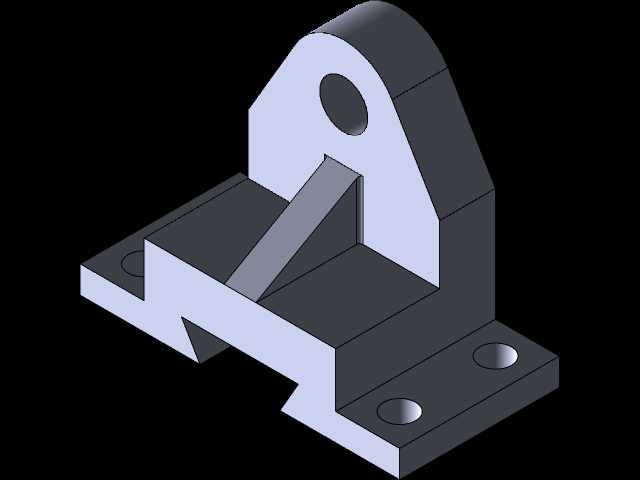

在带式输送、起重吊装、线缆牵引等需要柔性传动的工业场景中,滑轮的安装定位精度直接决定了传动效率与构件使用寿命,这款滑轮支撑结构正是为适配这类工况的安装需求设计。从结构布局来看,主体采用一体式铸钢基座搭配悬臂式支撑臂的构型,基座底部预留两个对称分布的沉头安装孔,可直接通过螺栓固定在设备机架的安装平面上,安装面做了铣平处理,能保证装配后支撑面与机架的贴合度,避免长期受载后出现应力集中导致的基座变形。支撑臂与基座衔接处设置了三角形加强筋,筋板厚度根据滑轮额定载荷做了匹配设计,可抵消滑轮工作时传递到臂体的径向弯矩,防止悬臂端出现下挠变形,保证滑轮轮槽的中心平面始终与传动带或牵引绳的走向保持重合,避免出现偏磨、脱槽的问题。

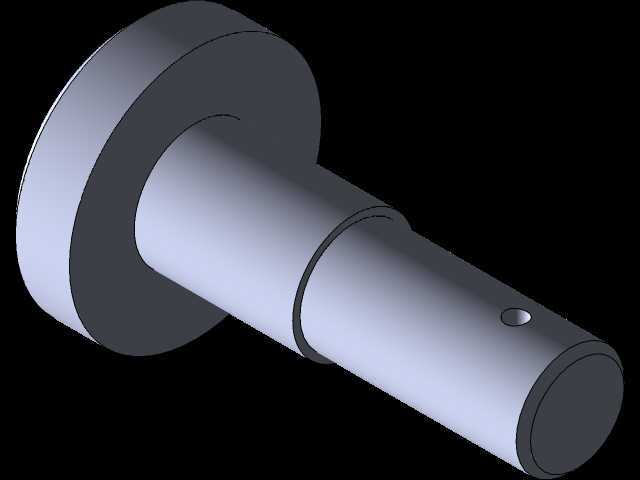

滑轮安装位采用阶梯轴孔设计,孔位公差按照过渡配合要求设定,既可以保证滑轮转轴装配后的同轴度,又能方便后期维护时的转轴拆卸更换,轴孔外侧预留了挡圈安装槽,可通过轴用弹性挡圈对转轴进行轴向限位,防止设备运行过程中转轴出现轴向窜动。整个支撑结构的外形轮廓做了圆角过渡处理,没有尖锐的棱角,既可以降低铸造过程中的应力集中风险,也能避免装配维护时对操作人员造成磕碰划伤。在实际选型适配时,需要注意基座的安装孔中心距要与机架预设的安装孔位匹配,支撑臂的悬伸长度要满足滑轮与传动构件的中心距要求,同时要核算支撑臂的抗弯强度是否匹配对应规格滑轮的额定载荷,避免出现过载断裂的情况。这款结构的设计没有多余的冗余特征,所有构型都围绕承载、定位、安装三个核心需求展开,在保证结构强度的前提下尽可能压缩了整体体积,可适配多数中小型传动系统的滑轮安装需求,不需要额外做复杂的二次加工就能直接投入装配使用。
