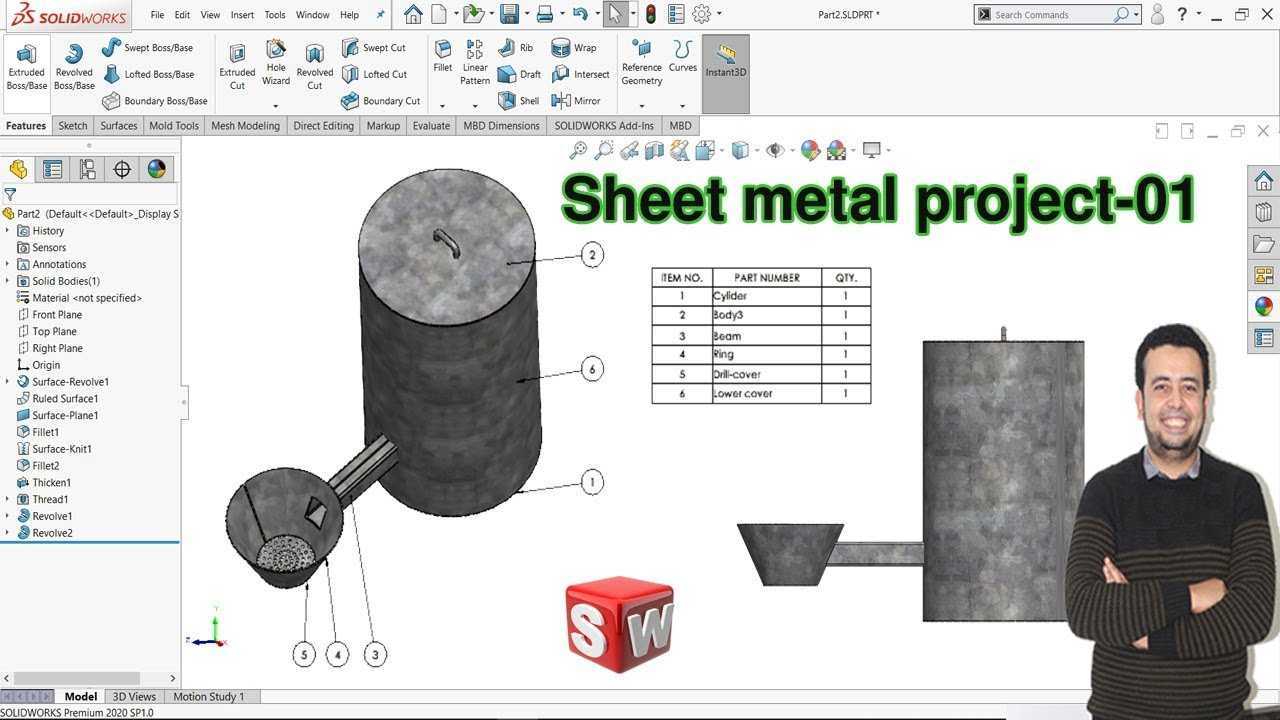

立式钣金储料分料组合结构件

　　这套钣金构件主要面向小型散料的暂存与定量分送场景，常见于小型加工工位的辅料供给、实验室颗粒原料分装、小型生产线的边角料归集输送环节，可适配粒径在1-15mm范围内的非金属颗粒、金属小切屑、塑料粒子等物料的中转作业。整体结构采用立式布局设计，核心储料段为直立圆筒结构，依靠物料自重实现落料，无需额外配置动力输送组件，能在无外接气源、电源的工位独立完成物料暂存导向作业，降低工位配套的动力成本。圆筒侧壁预留的三个安装定位点，分别对应料位观察、侧壁固定、管路接驳的功能需求，安装时可通过侧壁的固定点位直接锁装在工位支架上，安装边界需预留圆筒直径1.2倍的侧向操作空间，方便日常清理与管路接驳作业。圆筒底部衔接的斜向导料槽，倾斜角度设置为42度，

　　刚好满足多数散料的自然安息角要求，避免物料在槽内堆积卡滞，导料槽末端连接的分料组件，内置可转动的分格轮结构，转动一格即可送出固定容积的物料，可根据单次出料量需求调整分格容积，适配不同的投料精度要求。分料组件旁侧设置的方形集料槽，可承接分料过程中洒落的余料，槽体边缘做了卷边处理，避免清理时割伤操作人员，槽体与主架采用卡扣式连接，可直接拆下倾倒余料，无需工具辅助拆卸。整套构件全部采用1.2mm厚冷轧钢板折弯焊接成型，所有拼接焊缝都做了打磨平整处理，内壁无突出焊点，避免物料挂壁残留，各部件的连接法兰边都预留了标准螺栓孔位，可直接与上下游的料管、接料容器对接，无需额外做打孔改装。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边的圆角半径都匹配常规钣金折弯机的刀具参数，没有出现过小折弯半径导致的板材开裂风险，圆筒的卷圆精度控制在直径公差±0.5mm范围内，保证与端盖的配合间隙均匀，不会出现物料从接缝处漏出的问题。
