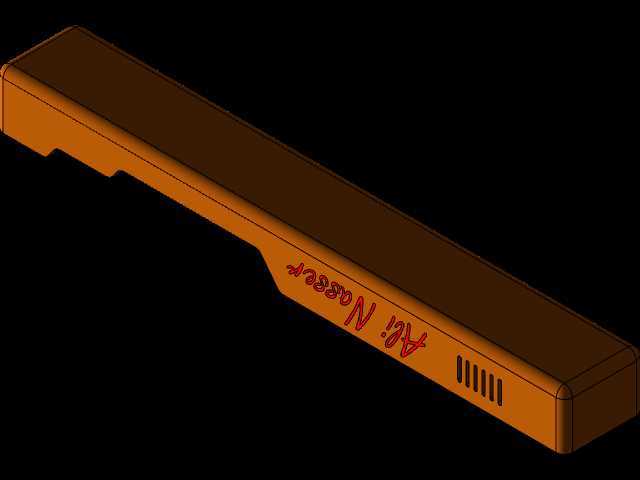

工业设备配套塑料防护外罩结构设计

　　这类塑料罩在工业场景中多作为设备外露功能部件的防护结构使用，常见于小型动力单元、电控模块、传动组件的外侧包覆，核心作用是隔绝作业环境中的粉尘、切削液飞溅，同时避免人员误触内部运转部件引发安全隐患，部分场景下也兼具外观规整、遮挡内部走线的作用。从设计逻辑来看，这类护罩的结构首先要匹配被包覆部件的安装边界，建模时优先确认内部容纳空间的最小包络尺寸，预留出元器件的安装间隙、接线的走线路径空间，避免装配后出现部件干涉、线缆挤压的问题。罩体的壁厚设计遵循注塑成型的工艺要求，整体壁厚保持均匀，转角位置做圆弧过渡，减少注塑过程中应力集中导致的变形、开裂问题，同时在罩体与安装基座的贴合位置设计定位止口，保证装配时的定位精度，避免安装后出现错位、

　　缝隙不均的情况。安装点位的设计上，会根据被包覆部件的振动幅度选择对应的固定方式，低振动场景下采用卡扣式快装结构，方便后期维护时快速拆卸，振动幅度稍大的场景则在卡扣基础上增加螺丝固定柱，固定柱的位置做加强筋结构提升连接强度，避免长期振动下固定柱断裂。外形设计上不会做过多冗余的曲面造型，优先保证结构强度与成型便利性，外表面根据使用场景选择是否做防滑纹理或者哑光处理，避免作业环境中光线反射干扰操作人员视线。罩体的边缘位置做翻边处理，既可以提升罩体整体的结构刚性，减少薄壁件的翘曲变形，也能在安装后与基座表面形成贴合的密封缝隙，阻挡细小粉尘从拼接位置进入内部。在实际选型适配时，需要先核对被防护部件的最大外轮廓尺寸，

　　确认罩体的内部净空间能够完全容纳部件，同时确认安装孔位的中心距与基座的固定点位匹配，若用于有切削液、油污飞溅的加工设备场景，还需要在止口位置预留密封胶条的安装槽，提升防护等级。建模过程中需要同步考虑注塑模具的脱模角度，所有垂直于脱模方向的侧壁都设置合理的脱模斜度，避免成型后顶出时出现表面划伤、顶白的缺陷，对于罩体上需要预留的操作窗口、接线开孔位置，开孔边缘做圆角处理，避免割伤操作人员或者磨损线缆外皮。这类塑料罩的材质多选用工程塑料，兼顾韧性与耐腐蚀性，能够适应多数工业车间的温湿度环境，不会因为短期的油污接触、温度变化出现脆化或者变形的问题，长期使用下也能保持结构尺寸的稳定性，不需要频繁更换维护。
