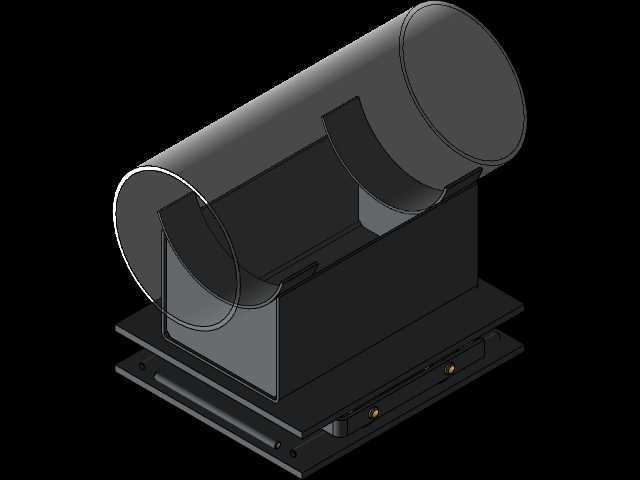

带隔振结构的π型管道支撑支座

　　这款π型管道支撑结构，核心应用场景集中在工业厂区工艺管线、建筑给排水主干管、暖通空调循环水管网以及动力站蒸汽管线的敷设环节，尤其适配对振动传递有严格管控要求的管线布设场景，比如紧邻精密仪器车间的管线段、民用建筑内的水泵进出口管线，或是有减振降噪要求的工业管廊区段。从功能层面看，它并非简单的承重托件，下半部分叠层式的滑移隔振结构，一方面可以抵消管道运行过程中因介质温度变化产生的轴向、径向热位移，避免管道热胀冷缩产生的附加应力传递到管架或建筑结构上，另一方面可以阻隔管道内介质流动、泵组运行传导过来的振动，降低结构传声带来的噪声影响，上部的弧形托瓦完全贴合管道外壁曲率，不会出现局部应力集中压损管道防腐层的问题。设计过程中，

　　首先要匹配对应公称直径的管道外径确定托瓦的圆弧半径，保证托瓦与管道的接触包角处于合理区间，避免接触面积过小导致局部压强过高，或是接触面积过大增加不必要的材料成本；下部的隔振层采用分层钢板夹设阻尼构件的结构，每层钢板之间预留了合理的滑移间隙，配合限位螺栓控制位移行程，既允许管道在温度变形时自由微量位移，又不会出现管线偏移脱架的风险。安装边界上，底部安装板预留了通用的地脚螺栓孔位，可直接固定在混凝土支墩、钢结构管架横梁或是设备顶面的安装基面上，安装时需要保证托瓦的圆弧中心线与管道中心线同轴，避免偏载导致支座受力不均；整体结构的高度设计适配常规管廊的支墩标高要求，不需要额外调整管线的敷设坡度，上部托瓦与管道接触的位置可按需增设橡胶垫层，

　　进一步提升隔振效果，同时避免不同金属接触产生的电化学腐蚀。在管线系统设计选型时，这类支座需要根据管道的单米重量、介质充重以及保温层重量核算总载荷，匹配对应承载等级的支座型号，同时要结合管线的热伸长量核算隔振层的允许位移量，保证热位移行程在支座的设计允许范围内，避免出现位移超限导致的结构卡涩。
