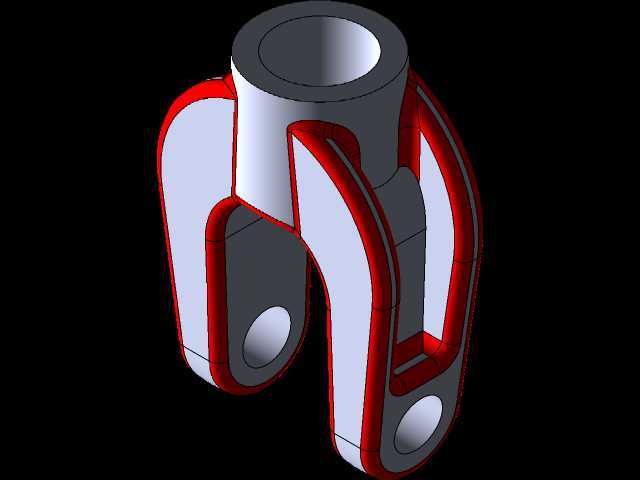

U型铰接连接吊耳结构设计

　　这类U型铰接吊耳在工程机械、起重设备、农用机械的铰接点位应用十分广泛，常见于动臂与车架的连接端、液压油缸与执行构件的铰接位置，核心作用是实现两个构件之间的相对转动连接，同时传递既定方向的拉压载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，上端的同轴圆柱通孔用于穿装主铰接销轴，与配套的支座耳板形成转动副，孔壁的厚度经过载荷校核，能够承受额定载荷下的挤压应力，孔口边缘做了圆角过渡处理，避免销轴装配时刮伤镀层，也能减少长期转动过程中的应力集中风险。下端两个对称分布的同轴销孔，用于连接被牵引或被支撑的构件，两个耳板的间距经过尺寸匹配设计，刚好容纳对应厚度的连接端板，不会出现装配间隙过大导致的晃动，

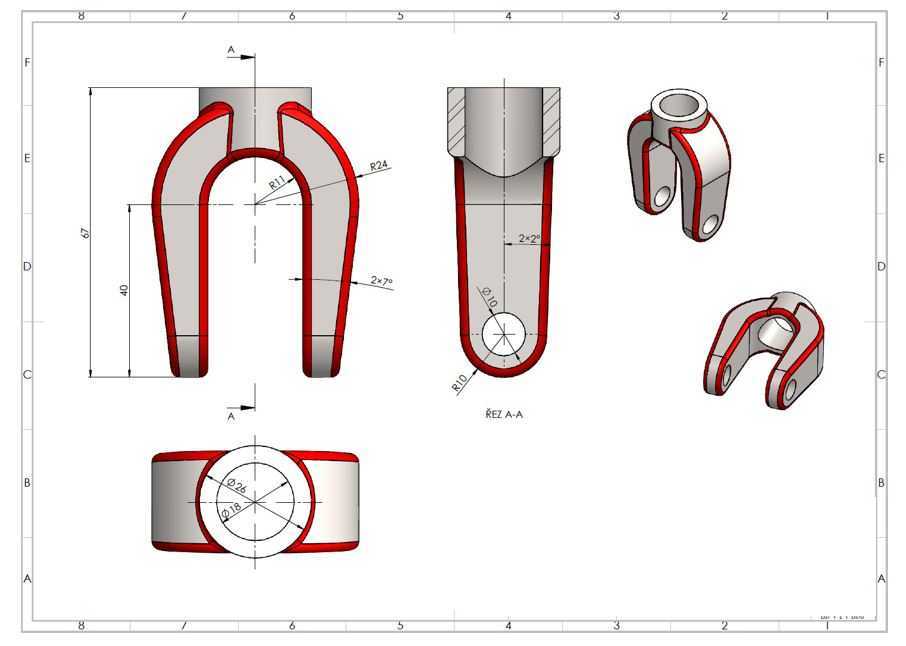

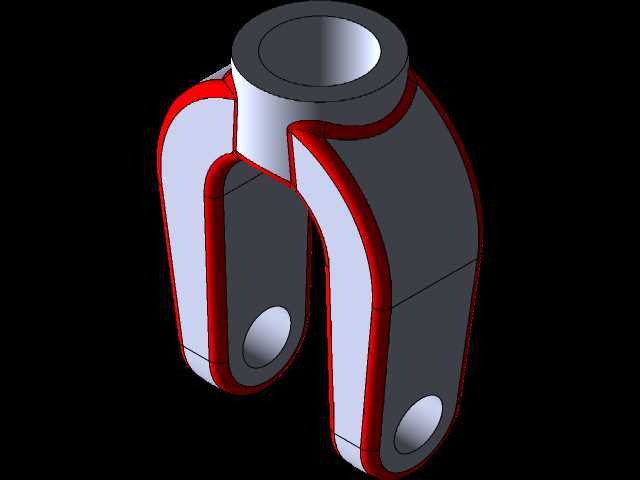

　　也不会因为间隙过小造成装配卡滞。整体外形的流线型过渡并非单纯为了美观，红色标识的棱边圆角区域，是结构受力的应力流线分布路径，在建模过程中特意沿着应力传递方向做了等半径圆角处理，能够有效分散载荷传递过程中的应力突变，避免直角区域在交变载荷下出现疲劳裂纹。安装边界方面，上端销轴孔的同轴度、下端两销孔与上端孔的平行度都有严格的形位公差要求，装配时需要保证销轴能够顺利穿入，无卡滞现象，耳板的外侧平面与配套支座的内侧平面预留0.2-0.5mm的间隙，满足转动过程中的自由度需求，不会出现端面摩擦磨损。在实际选型应用中，这类吊耳需要根据额定工作载荷、铰接转动角度范围、安装空间尺寸来匹配对应规格，建模时已经考虑了不同载荷等级下的壁厚冗余，

　　常规工况下不需要额外做加强筋结构，依靠自身的流线型外形就能满足强度要求，同时相比直角结构的吊耳，重量降低了15%左右，符合轻量化设计的趋势。日常维护中，这类铰接位置需要定期加注润滑脂，销轴孔内壁预留的润滑槽能够保证油脂均匀分布在销轴与孔壁的接触面上，减少转动过程中的磨损，延长构件的使用寿命。
