快拆式连接吊耳结构三维设计

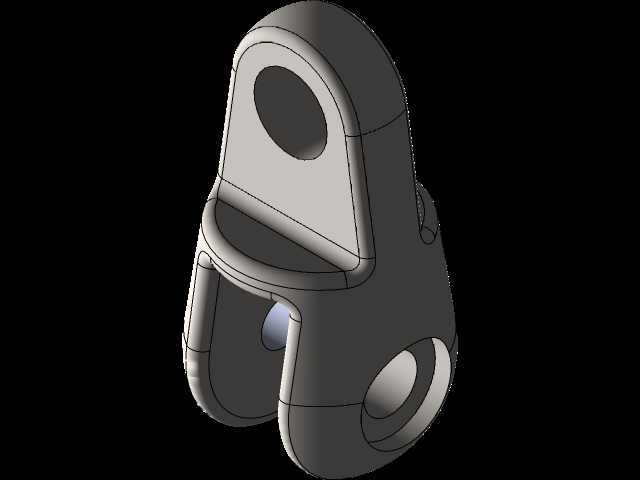

　　该零件属于小型承重铰接吊耳类结构，主要应用在需要频繁拆装的轻型牵引、吊挂场景中，比如户外便携装备的挂接节点、小型起重索具的快换接头、运动器材的活动连接部位，这类场景对零件的拆装效率、铰接灵活性、承重可靠性都有明确要求，同时还要兼顾反复使用后的磨损余量控制。从结构设计来看，整体采用一体化锻压坯料加工的思路，主体设置两个垂直分布的铰接孔，上方大孔用于连接固定端的销轴，下方带开口限位的槽孔用于快速卡入活动端的销轴，无需完全拔出销轴即可完成拆装，大幅提升现场操作效率。零件侧面做了大面积的减重凹槽设计，在不削弱主体受力截面强度的前提下，尽可能降低零件自重，同时凹槽的过渡圆角全部做了R2以上的圆滑处理，避免应力集中导致的疲劳断裂，

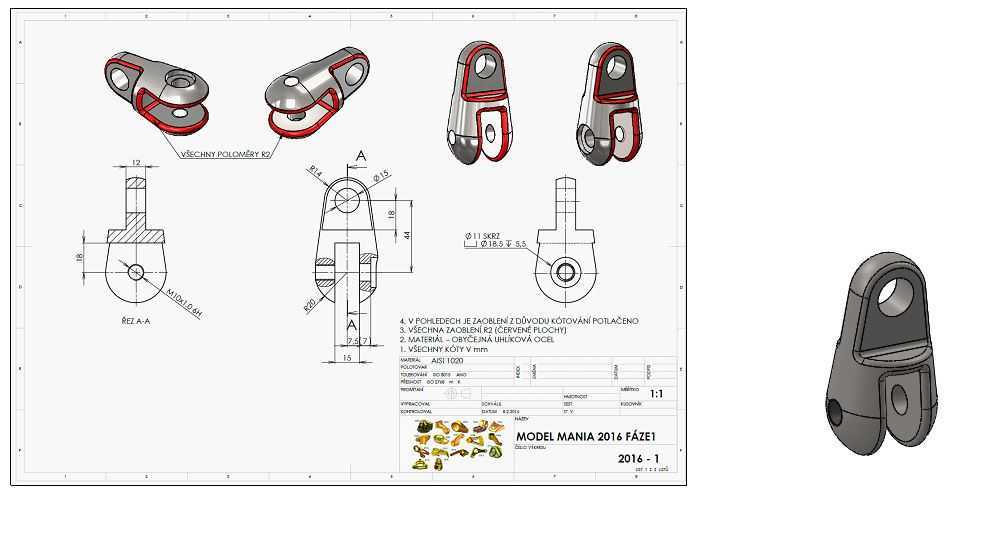

　　边缘的红色密封嵌槽用于安装橡胶缓冲圈，减少铰接转动时的金属碰撞异响，同时阻挡粉尘、泥水进入铰接摩擦面，延长销轴的使用寿命。从尺寸边界来看，零件整体长度控制在70mm以内，最大宽度32mm，上方铰接孔直径12mm，下方快拆槽的开口宽度8mm，适配直径10mm的连接销轴，安装时仅需要保证固定端销轴的伸出长度大于零件主体厚度16mm即可完成装配，不需要额外预留过大的操作空间，适合在狭窄的设备安装空间内使用。设计过程中针对受力薄弱的快拆槽开口位置做了局部加厚处理，槽口两侧的壁厚达到6mm，同时在槽的末端设置了直径3mm的应力释放孔，避免槽口受拉时出现裂纹扩展，铰接孔的内表面做了粗糙度Ra1.6的精加工要求，保证销轴转动顺畅，

　　同时减少长期转动带来的磨损量，按照1.5倍额定承重做静力学仿真校核时，最大应力出现在上方铰接孔的内侧位置，数值远低于常用45号钢调质处理后的屈服强度，安全系数满足轻型起重类连接件的规范要求。零件的外形曲面全部做了顺滑过渡，没有尖锐的棱角，既避免安装使用过程中划伤操作人员，也方便后续做表面氧化或者喷塑处理，提升户外使用场景下的防锈能力。
