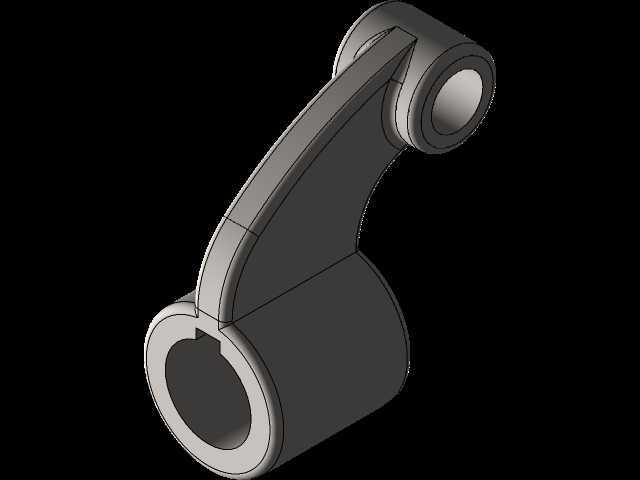

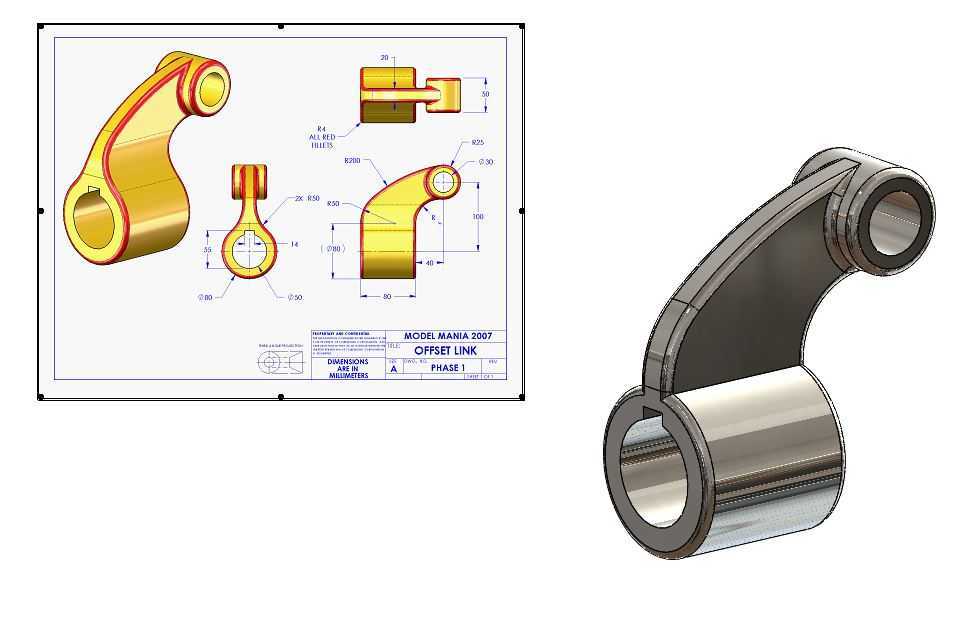

偏移连杆铰接结构三维设计

　　这类偏移连杆属于传动系统里的铰接传力构件，常见于需要改变传力方向、适配错位安装位的机械结构中，在轻工自动化输送线的摆臂机构、小型内燃机的气门传动组、专用设备的往复运动转换单元里都能见到这类零件的应用，核心作用是在两个存在中心距偏移的铰接点之间传递往复摆动力，同时抵消安装位的错位公差，避免传动过程中出现卡滞、附加弯矩过大的问题。从结构设计逻辑来看，零件两端的同轴套筒是核心承载部位，内壁需要与铰接销轴做间隙配合，设计时要根据传递的额定载荷计算套筒壁厚，同时保证内壁的圆柱度公差，避免销轴转动时出现偏磨；中间的弧形连接臂采用变截面设计，靠近大直径套筒的位置截面厚度更大，因为该区域在摆动力传递过程中承受的弯曲应力最高，

　　向小直径套筒延伸时逐步收窄截面，在保证结构强度的前提下尽可能降低零件自重，减少往复摆动时的惯性冲击。设计过程中需要重点校核两个套筒中心的偏移距公差，这个尺寸直接决定了传动过程中的行程精度，一旦偏移距超差，会导致整个传动机构的运动轨迹偏离设计值，出现运动干涉或者传力失效的问题；套筒的端面要设计合理的倒角，既方便装配时销轴的导入，也能避免热处理后端面锐边产生应力集中。安装边界方面，两个套筒的外圆直径决定了周边结构的避让空间，设计配套的安装座时，要预留足够的摆动间隙，避免连杆摆动过程中外壁与周边固定结构发生剐蹭；套筒的轴向长度要匹配铰接座的宽度，既要保证销轴的支撑长度足够，降低单位面积的接触压强，

　　也要避免轴向尺寸过长导致装配后出现轴向窜动余量不足的问题。零件的弧形臂外轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是减少应力集中点，提升零件的疲劳寿命，另一方面也能避免装配和维护过程中锐边划伤操作人员。这类零件在实际加工时，通常会先做模锻成型出毛坯，再对两个套筒的内孔进行精镗加工，保证配合面的尺寸精度和表面粗糙度，连接臂的非配合面可以做喷丸处理提升表面疲劳强度，最终完成热处理后还要对铰接孔做研磨，保证与销轴的配合间隙在设计要求范围内。在传动系统装配时，这类连杆需要和销轴、衬套配合使用，衬套通常采用铜基或者自润滑材质，压入套筒内孔后可以降低铰接部位的磨损，延长维护周期，装配时要在配合面涂抹适量的润滑脂，减少初始运转阶段的干摩擦。
