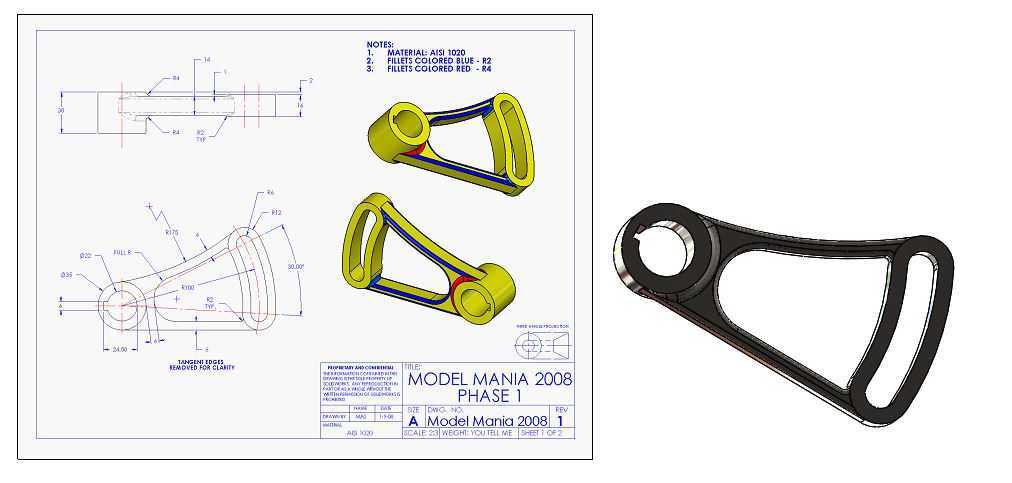

异形三角连接摇臂结构设计方案

项目分类:通用机械零部件 发布时间:2021-12-19 ID:468110
  • 异形三角连接摇臂结构设计方案
  • 异形三角连接摇臂结构设计方案

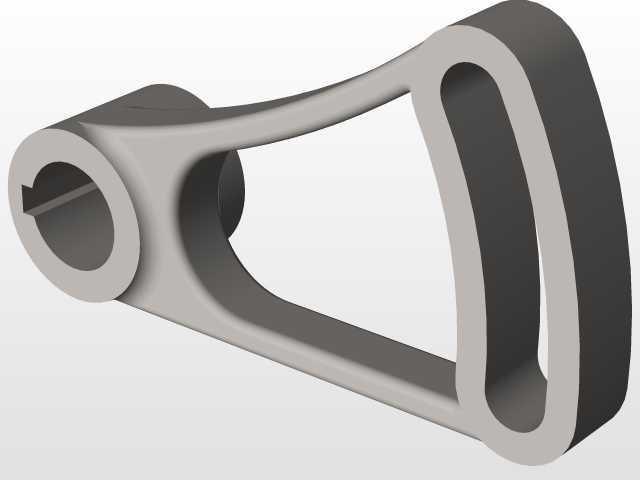

  该异形三角连接摇臂属于传动系统中的受力传力构件,常见于各类需要往复摆动传递力矩的机械结构中,可适配轻工自动化设备、小型动力传输机构、专用作业机具的摆动传动单元,承担输入端与执行端之间的力矩传递、运动轨迹约束作用,能在有限安装空间内实现特定角度范围的往复摆动输出,避免传统直连杆结构占用空间大、传动角度受限的问题。从结构设计逻辑来看,整体采用三角镂空构型,并非为了造型特异,而是基于受力路径优化的结果:构件一端设置带衬套安装位的圆孔,作为与固定转轴配合的旋转基准,该孔位的内径公差、端面垂直度直接决定整个摇臂的摆动精度,设计时需预留衬套压装余量,孔壁表面粗糙度需满足转动副的耐磨要求;另外两个端点分别作为动力输入端与负载输出端的连接位,

  两处连接位均设置了销轴安装孔,孔位中心距经过严格的运动学仿真校核,确保摆动过程中不会出现运动死点,同时能匹配预设的传动比要求。中间区域采用大尺寸镂空设计,在保证整体结构刚度、满足交变载荷下抗形变要求的前提下,尽可能降低构件自身重量,减少摆动过程中的惯性力矩,降低驱动端的动力损耗,镂空区域的边缘均做了等壁厚处理,避免壁厚突变导致的应力集中问题,所有转角位置均设置了工艺圆角,既可以减少加工过程中的应力残留,也能提升构件长期受交变载荷时的疲劳寿命。从安装边界来看,该摇臂的旋转基准孔位到最远轮廓点的距离决定了摆动时的最大扫掠半径,安装时需预留足够的避让空间,避免摆动过程中与周边机架、其他传动构件发生干涉;

  构件的整体厚度适配常规销轴的安装长度,两端连接位的销轴孔与基准孔的轴线平行度公差需控制在合理范围内,防止安装后出现卡滞、偏磨问题。外形轮廓的曲面过渡经过反复优化,既满足铸造或钣金加工的工艺要求,也避免了尖锐棱角带来的装配安全隐患,构件表面可根据使用场景做发黑、喷塑或阳极氧化处理,提升不同工况下的防锈耐磨性能。在实际选型应用时,可根据传递力矩的大小调整构件壁厚、更换对应材质,常规轻载场景可采用铝合金材质降低自重,重载场景则可更换为合金钢材质并做相应热处理提升强度,适配不同的负载需求。
