异形凸轮分度盘机械结构设计

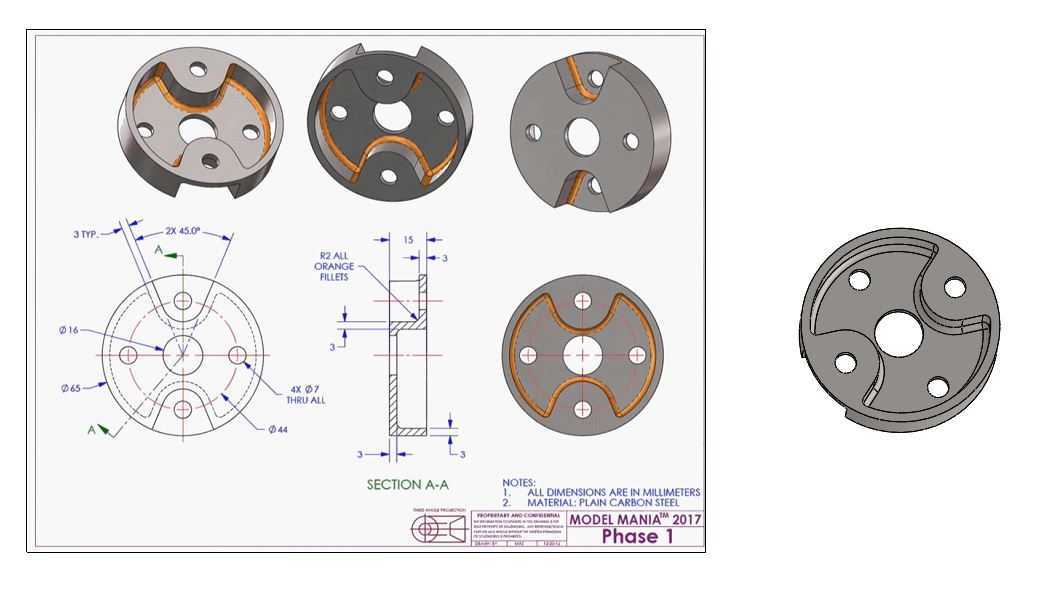

　　该盘类传动零件多用于间歇分度传动场景，常见于自动化装配线的工位切换机构、包装设备的送料分度单元、小型专机的转位驱动模块，核心作用是将连续回转输入转化为预设规律的间歇分度输出，配合定位结构实现工位间的精准转位与停留锁止。从结构设计来看，零件主体为圆盘式构型，中心设置通孔用于穿装主轴或定位芯轴，盘面沿圆周方向均布三处弧形轮廓槽，槽道边缘做了平滑过渡处理，可与配套的滚子从动件形成高副接触，将自身回转运动转化为从动件的规律动作；盘面同时分布多个小孔，部分为销钉定位孔用于零件与主轴的周向固定，部分为减重孔兼顾轻量化与动平衡优化，盘体边缘设置三处凸耳结构，凸耳上的通孔可用于安装端盖或配套触发元件。设计过程中首先明确分度动作的行程与停留角度，

　　通过轮廓曲线拟合确定弧形槽的曲率变化与起止位置，保证从动件在动作段运行平稳无刚性冲击，停留段轮廓与滚子形成自锁配合避免窜动；尺寸标注上以中心孔为基准建立形位公差体系，所有安装孔的位置度、弧形槽的轮廓度均围绕基准统一标注，剖面结构显示盘体为不等厚设计，槽道区域做了局部加厚处理，抵消接触应力带来的变形风险，外缘区域做减薄处理控制整体重量。安装边界方面，零件的轴向定位依靠中心孔与主轴轴肩的配合，周向通过销孔传递扭矩，外轮廓最大直径需匹配安装腔体内径，预留足够的从动件运动间隙，盘面凸耳的安装孔位需与周边触发元件的安装座位置对齐，保证分度到位信号的准确触发；材料选用普通碳素钢，可满足常规工况下的接触强度与耐磨要求，

　　槽道工作表面可根据实际负载情况做表面淬火处理，提升长期运行的耐磨性能。建模过程中优先绘制中心基准与分度定位线，通过草图驱动的方式生成弧形槽的空间轮廓，再通过拉伸、切除命令生成主体结构，对所有锐边做倒角处理避免应力集中，剖面视图清晰展示了盘体的壁厚变化与槽道深度，可直接用于后续的工程图输出与加工工艺编制。
