三孔集成式法兰连接流体分配接头结构

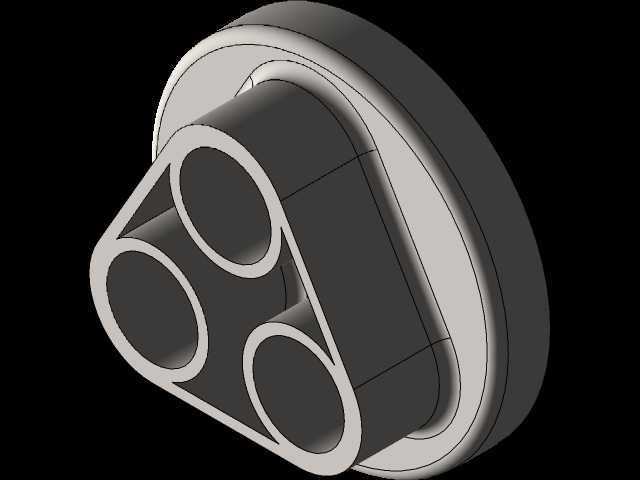

　　该类三孔集成式分配接头，主要应用在多通路流体输送系统的终端分流场景，常见于小型液压站分油回路、气动控制支路分配、实验台流体管路接驳等工位，替代传统多个独立接头拼接的安装形式，减少管路接头数量，降低系统泄漏点风险。从结构设计来看，主体采用圆盘法兰作为安装基准面，法兰端面预留足够的压紧密封面宽度，可适配O型圈或者平垫片进行端面密封，安装时通过法兰周向的螺栓孔完成与安装基体的刚性固定，安装边界需保证法兰背面与基体贴合面的平面度公差不低于0.05mm，避免压紧后出现密封面翘曲渗漏。上部三个呈三角排布的圆柱形接口，采用等径通孔设计，三个接口的中心距经过严格校核，保证外接管路时相邻管路的接头扳手空间充足，不会出现安装干涉，

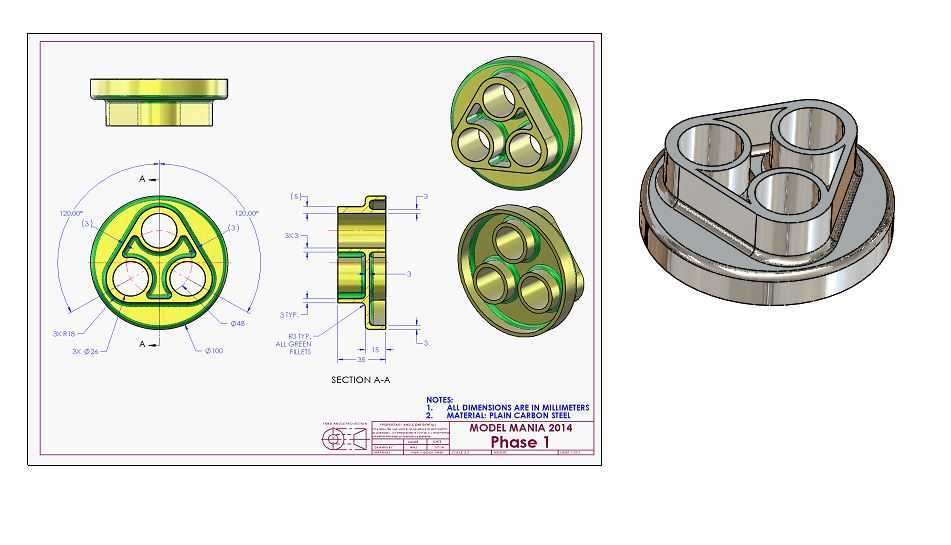

　　接口内壁粗糙度控制在Ra1.6以内，减少流体流经时的沿程阻力损失，接口端部可适配卡套式、快插式或者外螺纹式管路连接件，满足不同压力等级的管路接驳需求。设计阶段优先考虑了结构的受力均衡性，三个接口呈等边三角形排布，使得法兰面的压紧力分布均匀，避免单侧受力导致的密封失效，同时主体壁厚根据常用1.6MPa工作压力进行核算，在满足强度要求的前提下尽可能去除非受力区域的多余材料，控制整体重量。从剖视图的结构来看，法兰与三个接口的衔接位置采用圆角过渡，避免应力集中，在长期受流体压力脉动冲击的工况下，减少衔接位置的疲劳开裂风险。该类零件的加工通常采用棒料车削完成法兰基体与外圆轮廓，再通过加工中心完成三个接口的内孔、端面以及法兰安装孔的加工，

　　尺寸链校核时重点保证三个接口的轴线与法兰安装面的垂直度，避免外接管路后出现偏载应力。实际选型使用时，需根据输送介质的腐蚀性选择对应材质，常规液压油、压缩空气工况可选用45号钢表面镀锌处理，腐蚀性流体工况可选用304不锈钢材质，安装时需控制法兰螺栓的拧紧力矩，按照对角顺序逐步压紧，避免单侧过紧导致密封件变形失效。
