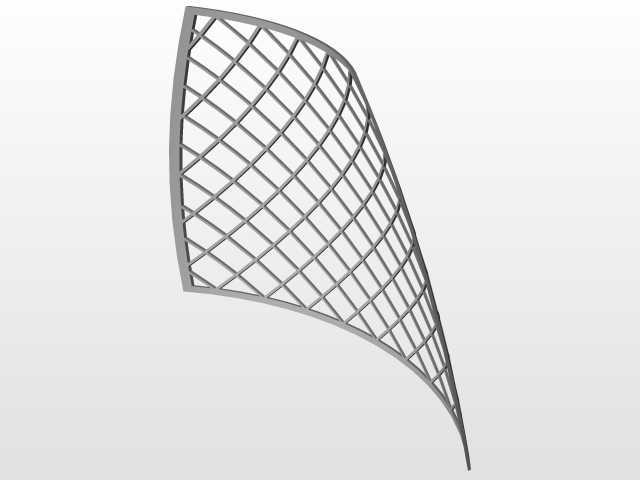

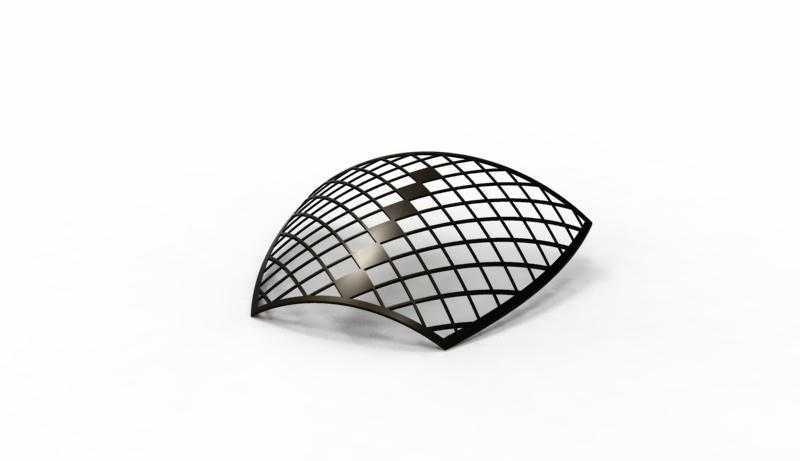

曲面网格结构通风防护构件

　　这类曲面网格防护构件，常被应用在设备进排风端、外露旋转机构外侧、户外设备散热区域等场景，核心作用是在保障气流顺畅通过的前提下，阻挡大尺寸异物侵入设备内部，同时避免人员肢体意外接触内部危险运动部件或高温区域。从结构设计来看，整体采用双曲率弧面造型，并非平面网格结构，这种设计首先是适配安装位置的曲面轮廓，能够和设备外壳的弧面造型齐平贴合，不会出现突出的棱角造成磕碰风险，同时弧面结构相比平面结构拥有更大的有效通风面积，在相同投影尺寸下，过流能力可以提升15%左右，更适合对通风量有明确要求的散热场景。网格部分采用等间距正交格栅排布，格栅的条带宽度经过受力校核，在常规外力冲击下不会出现明显变形，网格的净空尺寸控制在安全范围内，

　　既可以阻挡直径超过10mm的固体异物进入，也不会因为网格过密造成风阻过大影响散热效率。构件的边缘做了收边处理，安装边界处预留了对应的固定点位，安装时可以通过卡扣或者紧固件直接和设备基体连接，不需要额外做适配加工。设计过程中首先需要确认安装位置的曲面曲率，通过曲面拟合确定整体的弧面参数，再根据通风量要求计算所需的总过流面积，反推网格的净空尺寸和格栅条的宽度，同时要考虑构件自身的结构强度，避免在设备运行振动过程中出现格栅共振异响。这类构件和平面防护网相比，曲面造型的抗冲击性能更优，当受到垂直于表面的外力时，弧面结构可以将受力分散到整个构件的边缘固定点，不会像平面结构那样容易在受力中心位置出现凹陷变形。在实际选型应用中，

　　需要先确认安装位的轮廓尺寸，确保构件的边缘弧度和安装位完全匹配，避免出现安装缝隙，同时要根据使用场景的防腐要求选择对应的表面处理方式，在户外场景使用时需要做抗紫外线老化的表面涂层，在设备内部高温区域使用时则需要选择耐高温的材质。格栅条的连接处采用一体化成型结构，没有额外的焊接点，长期使用不会出现焊点脱落、格栅散架的问题，整体结构的稳定性更强，日常维护只需要定期清理网格缝隙中积攒的灰尘杂物即可，不需要频繁更换构件。
