多孔位环形法兰连接座结构设计

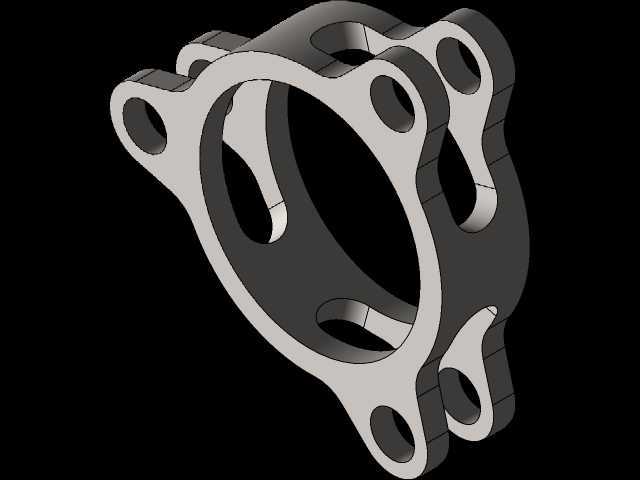

　　这类带多孔位的环形法兰连接座，常应用在管路对接、轻量化设备机架衔接、小型动力组件输出端固定场景中，核心作用是实现两个同轴部件的刚性连接，同时依托周向分布的安装孔抵消运转过程中产生的径向剪切力与轴向拉脱力。从结构设计逻辑来看，主体采用环形中空构型，中间通孔用于穿过轴类零件、输送管路或者布设线缆，避免连接结构占用过多通径空间，相比实心连接座能降低40%左右的自重，适配对重量有严格要求的便携设备、航空配套辅件以及小型运动机构。周向伸出的三个带孔安装耳，呈120度均布设计，这种排布方式相比四孔法兰在非规则安装面上的适配性更强，哪怕安装基面存在小范围的平面度误差，三点支撑的结构也能保证连接后不会出现额外的装配内应力，

　　每个安装耳上的通孔做了沉孔处理，装配时螺栓头可以完全沉入沉孔内，不会突出零件表面，避免后续运动部件剐蹭螺栓头引发故障。零件截面做了等强度优化，环形主体的壁厚经过受力校核，在满足额定连接载荷的前提下尽可能减薄，安装耳与环形主体的衔接位置做了大圆角过渡，消除应力集中点，避免设备长期受振动载荷时衔接位置出现疲劳断裂。从安装边界来看，零件的轴向总厚度控制在较小范围，不会占用过多轴向安装空间，适配安装空间局促的紧凑式设备布局，周向三个安装孔的中心距经过严格公差约束，能直接匹配对应规格的标准螺栓，不需要现场二次扩孔修配。零件表面的镂空结构并非单纯为了减重，这些镂空槽可以在设备运转过程中容纳少量润滑脂，同时提升零件的散热效率，

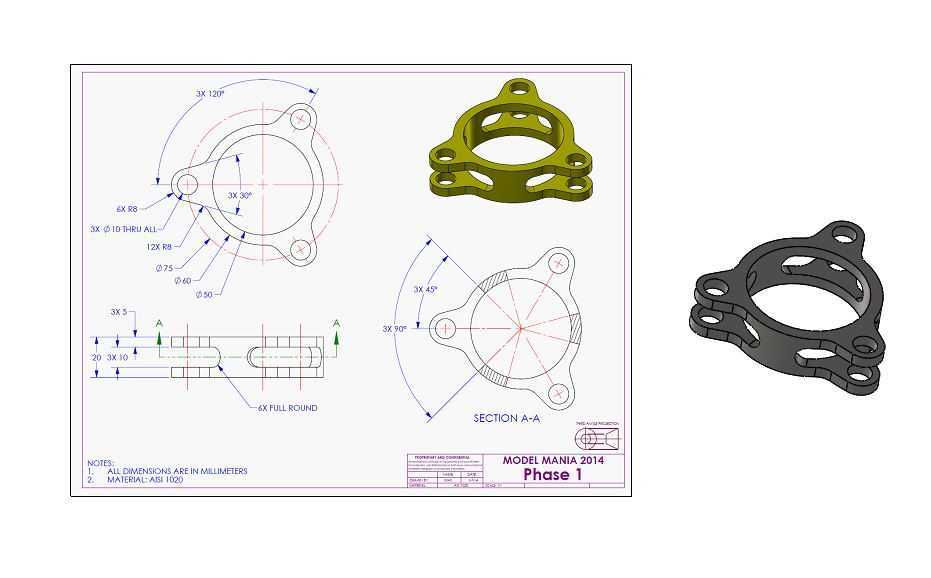

　　当连接部位因摩擦或者相邻部件传导产生热量时，镂空结构能增大散热面积，避免热量堆积导致零件热胀变形影响装配精度。工程图中对所有安装孔的位置度、环形主体的同轴度都做了明确形位公差标注，加工时可以依托三坐标检测保证尺寸精度，不管是采用铝合金压铸成型还是钢材铣削加工，都能稳定达到设计要求的装配精度，实际装配时只需要在结合面加装对应规格的密封垫片，就能实现密封连接需求，不需要额外加工密封槽，降低了配套加工的成本。
