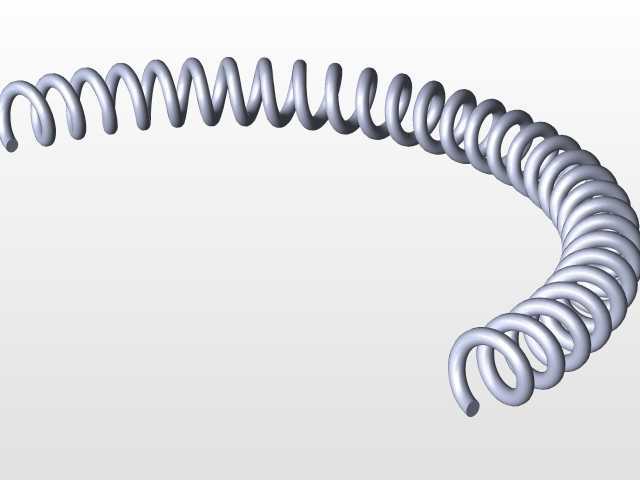

弧形弯曲螺旋弹簧三维结构设计

　　这类弧形弯曲的螺旋弹簧，和常规直筒圆柱弹簧的应用场景有明显区别，它主要用在需要沿弧形路径提供弹性复位力、或者在有限弧形安装空间内实现缓冲减震的工况里，比如部分弧形开合结构的复位组件、异形轨迹的张紧机构、曲面贴合的缓冲支撑结构里，都能看到这类弹簧的身影。和直弹簧只能沿轴向提供弹力不同，弧形弹簧的力输出方向会随自身弯曲弧度匹配安装位的运动轨迹，不会像直弹簧在弧形安装位里出现卡滞、侧向摩擦加剧的问题，能有效减少机构运动过程中的额外磨损，提升弹性元件的使用寿命。

　　从设计思路来看，这类弹簧的建模核心是先确定安装空间内的弧形中心轨迹线，轨迹线的曲率半径需要匹配安装位的弧形边界，不能出现和周边结构干涉的情况，螺旋截面的直径、有效圈数要根据所需的弹力值、压缩行程来确定，弹簧两端的收尾结构也要匹配对应安装座的固定形式，保证安装后不会出现窜动、脱落的问题。建模过程中需要重点校核弹簧在极限压缩状态下的相邻圈间隙，避免压并时出现圈与圈的硬接触，同时要确认弹簧在自由状态、工作压缩状态下的外形轮廓都在安装边界内，尤其是弧形弯曲段的外侧轮廓，不能超出预留的安装槽尺寸，否则装配时会出现无法装入的问题。

　　在实际设备使用中，这类弹簧除了提供复位弹力，还能在弧形运动的机构里起到缓冲吸震的作用，比如部分带弧形翻盖的设备、沿弧形导轨运动的张紧结构，用这类弧形弹簧比用直弹簧加导向结构的方案更节省安装空间，也能减少额外导向零件带来的装配公差累积。设计时还要考虑弹簧的旋向，要和安装位的运动方向匹配，避免工作过程中弹簧出现旋向扭转导致的弹力衰减，两端的磨平长度也要根据固定座的接触面积确定，保证弹簧受力均匀，不会出现偏载导致的局部应力集中，延长弹簧的疲劳寿命。
