异形弯曲弹簧精密结构设计

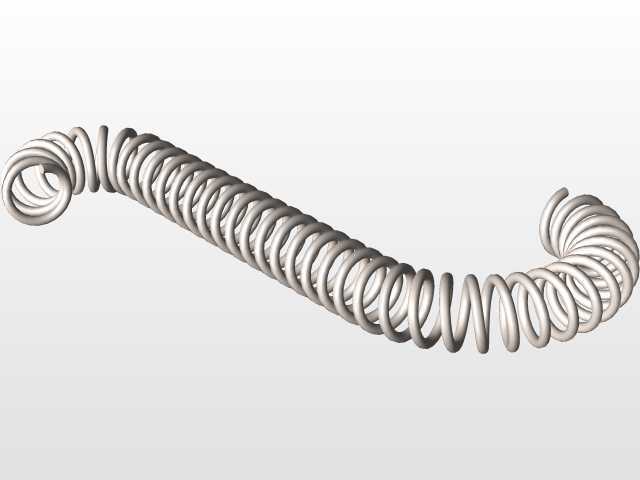

　　这款异形弯曲弹簧的设计，最初是针对狭小安装空间内的弹性复位需求展开的，区别于常规圆柱螺旋弹簧的直线型轴线，其整体呈现多段弯折的空间曲线形态，能够适配非直线的安装路径，在常规弹簧无法布置的紧凑腔体内完成弹性力的输出。从实际应用场景来看，这类弹簧常出现在小型锁具的锁舌复位结构、手持工具的按键回弹组件、精密仪器的触点抵紧结构中，部分小型自动化设备的行程限位缓冲位置也会用到这类定制化弯曲弹簧，它不需要额外的导向结构就能沿着预设的弯折方向完成伸缩动作，能有效减少配套零件的数量，压缩整体装配空间。在功能特性层面，这款弹簧的螺距在不同弯折段做了差异化设计，直线段螺距保持均匀，保证基础伸缩行程的弹力线性输出，弯折拐点位置的螺距适当收窄，

　　避免弹簧在反复伸缩过程中出现弯折处应力集中导致的断裂问题，两端的收尾圈做了并紧磨平处理，安装时端面可以和配套的抵接面完全贴合，不会出现工作过程中弹簧端圈滑移、偏载的问题。设计过程中首先要确定安装路径的空间边界，先根据设备内部的避让空间绘制弹簧的中心引导线，引导线的弯折圆角不能过小，否则弹簧绕制后弯折处的内圈应力会超出材料许用应力，常规弹簧钢材质的弯折内圆角半径至少要大于弹簧丝直径的三倍，才能保证长期反复压缩后的疲劳寿命满足使用要求。弹簧的有效圈数根据所需的工作行程和弹力值计算确定，在弯折段要适当增加0.5到1圈的冗余圈数，抵消弯折位置对弹簧整体刚度的影响，避免实际装配后弹力值和设计值出现过大偏差。安装边界方面，

　　弹簧的最大外轮廓尺寸要比安装腔体的最小内径小1到2毫米，预留出弹簧工作过程中轻微径向变形的空间，两端的并紧圈长度根据抵接件的接触面积确定，保证工作时端面受力均匀，不会出现端圈卡滞在安装腔内壁的情况。这类异形弹簧的绕制需要配合专用的工装夹具，在绕制过程中逐段控制弯折角度和螺距，和常规直线弹簧相比，对成型精度的要求更高，尤其是多段弯折的角度公差需要控制在±2度以内，否则安装时会出现无法顺利放入安装位、工作过程中蹭到腔体内壁的问题。在选型适配时，需要根据实际工作行程的压缩量核算弹簧的疲劳寿命，若工作频率较高、压缩量接近弹簧极限压缩量的70%，则需要适当调整弹簧丝直径或者有效圈数，降低单圈的变形量，避免过早出现疲劳断裂的问题。
