摩托车转向连板组件结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:468174
  • 摩托车转向连板组件结构设计
  • 摩托车转向连板组件结构设计
  • 摩托车转向连板组件结构设计
  • 摩托车转向连板组件结构设计
  • 摩托车转向连板组件结构设计
  • 摩托车转向连板组件结构设计
  • 摩托车转向连板组件结构设计
  • 摩托车转向连板组件结构设计
  • 摩托车转向连板组件结构设计
  • 摩托车转向连板组件结构设计
  • 摩托车转向连板组件结构设计
  • 摩托车转向连板组件结构设计

  这套组件是摩托车转向系统的核心承载部件,日常骑行中车把的转向动作、前减震的支撑载荷、前轮传递的路面冲击,都要通过这组零件完成力的传导与动作传递。整套零件包含上连板、下连板、方向柱以及配套的衬套紧固件,各部件的配合精度直接决定了转向手感的顺滑度与高速行驶的操控稳定性。

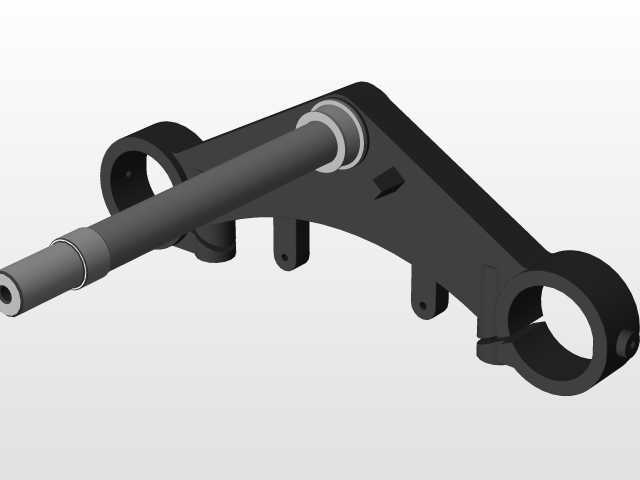

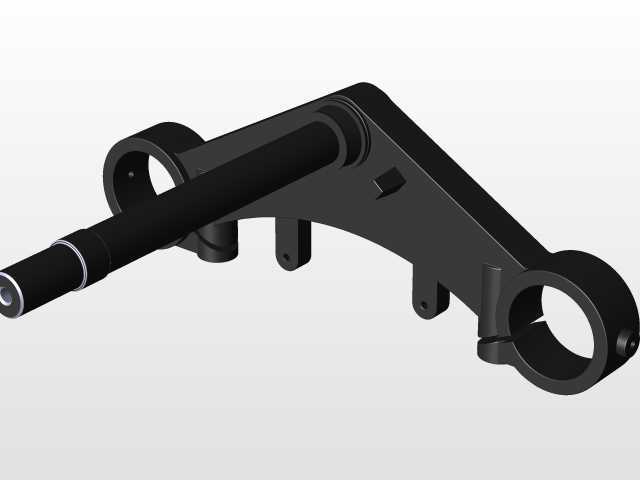

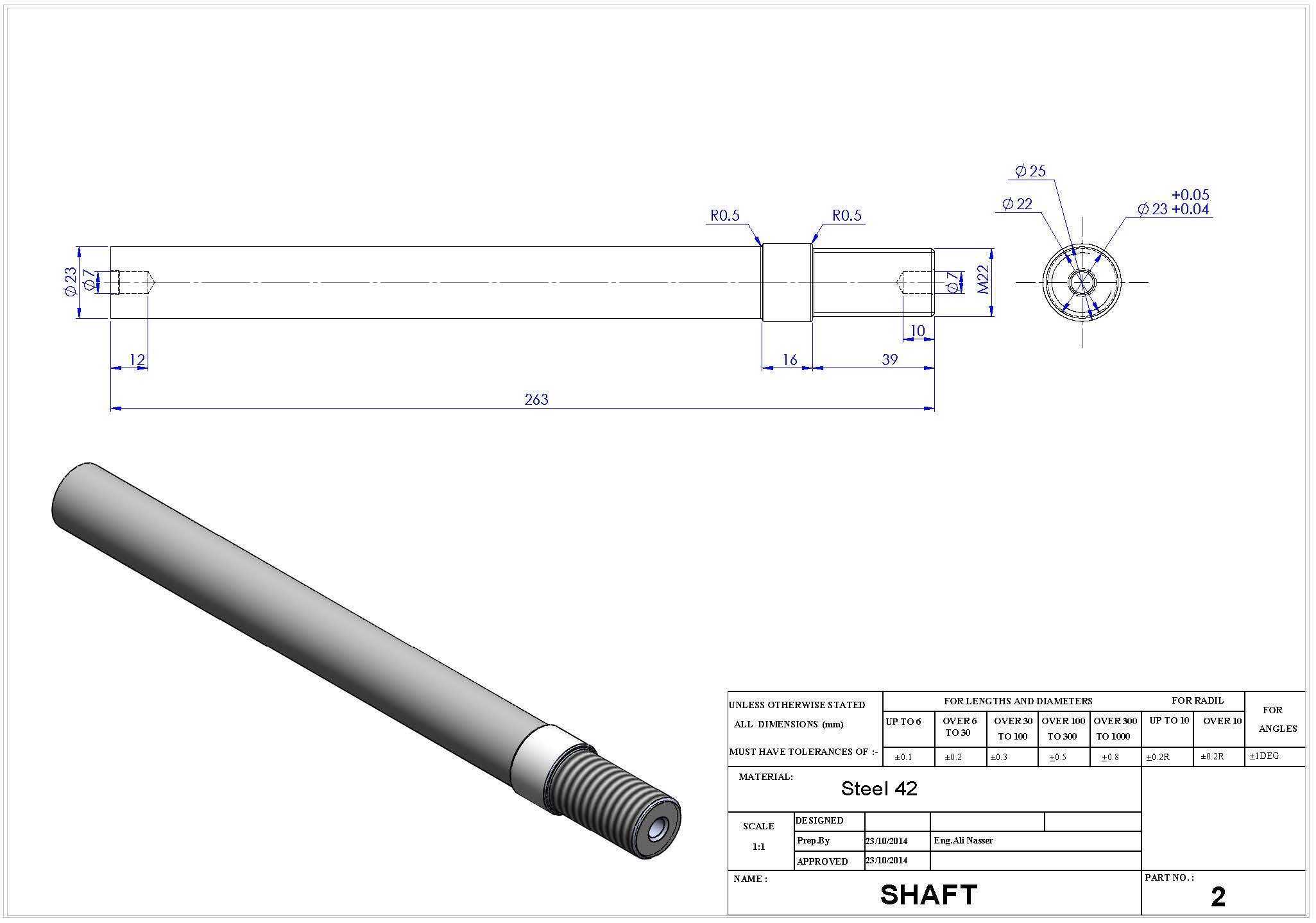

  设计过程中首先要匹配对应车型的前减震管径,连板两端的夹持孔采用开口抱箍结构,通过螺栓锁紧产生的抱紧力固定减震筒外圆,孔位的同轴度公差需要控制在0.05mm以内,避免装配后减震筒出现别劲、卡滞,影响减震的伸缩行程。方向柱与下连板采用过盈压装配合,压装后需要保证方向柱轴线与连板安装面的垂直度,否则会出现转向卡滞、车把跑偏的问题,方向柱上端预留的螺纹段用于锁紧上连板与车把固定座,轴向尺寸需要匹配车架转向立管的高度,预留合适的轴承安装间隙,既要保证转向轴承无松旷,又不能压接过紧导致转向阻力过大。

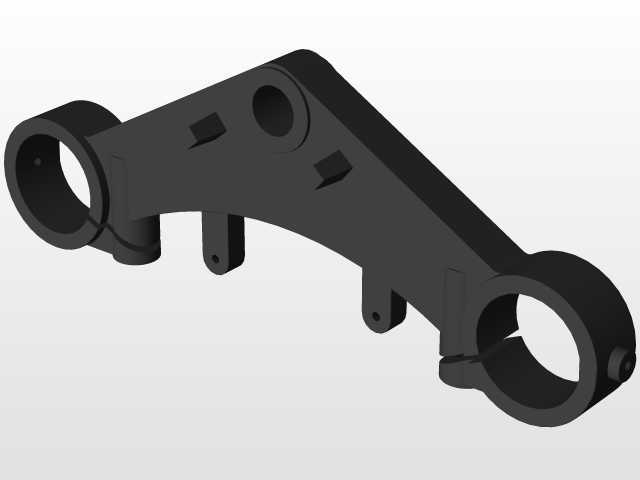

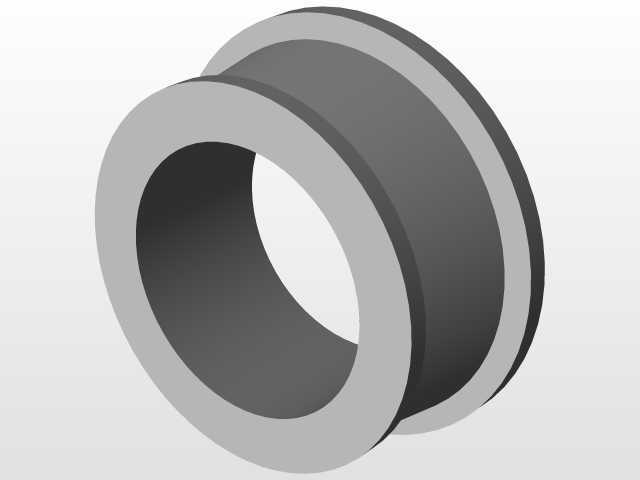

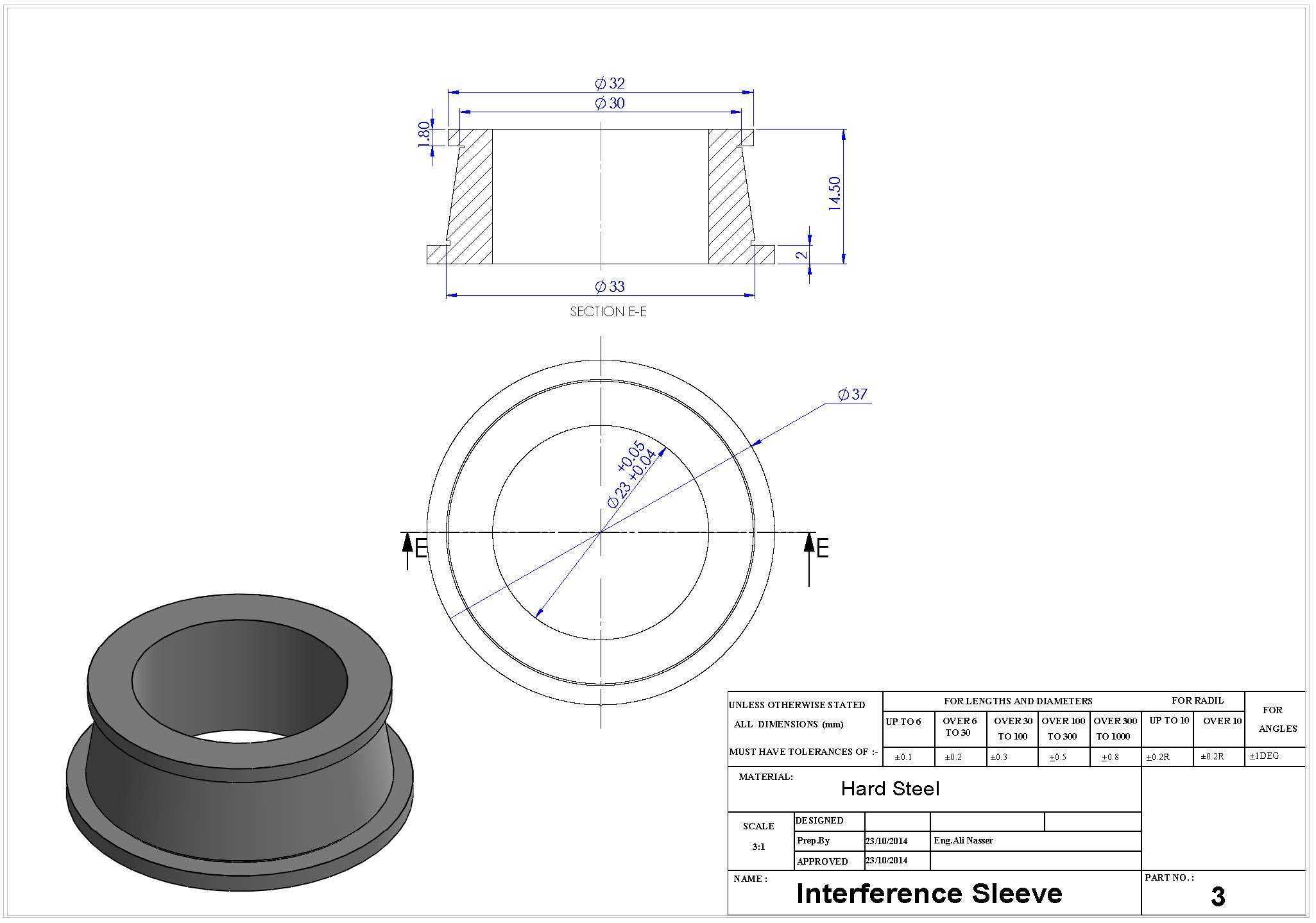

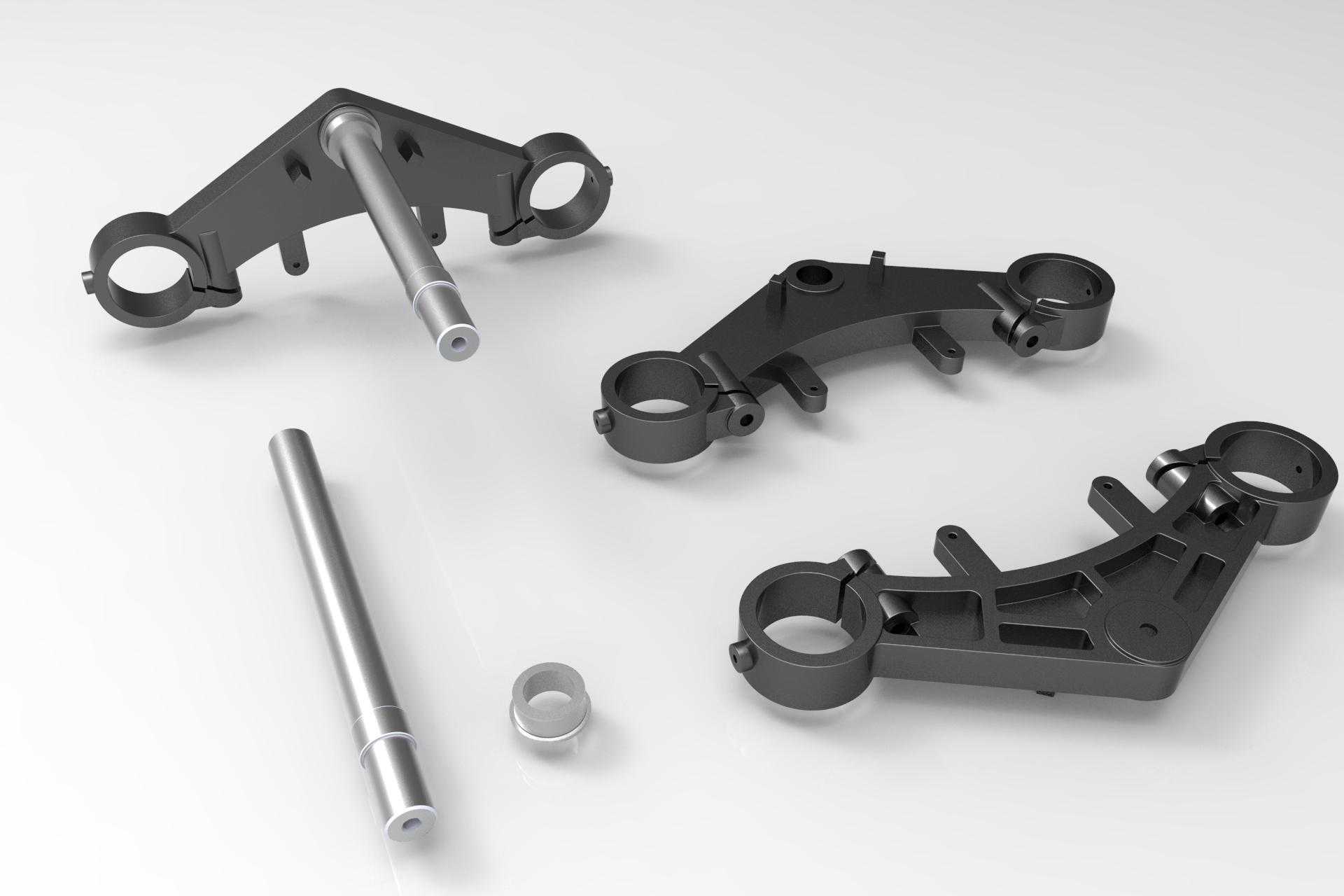

  上下连板的结构采用了镂空加强筋设计,在保证整体结构强度的前提下尽可能降低零件重量,连板上预留的多个凸台与安装孔位,分别用于固定车把、转向限位块、仪表支架以及线束固定卡扣,安装孔的位置度公差需要严格控制,避免后续附件装配出现干涉。方向柱的轴径尺寸与车架转向立管的轴承内径匹配,上下两端分别安装压力轴承,承受整车前部的垂直载荷与转向时的径向载荷,衬套的选用需要兼顾耐磨性能与减震效果,减少路面颠簸传递到车把的震感。

  实际装配时需要先将下轴承内圈压装到方向柱对应轴肩位置,再将方向柱穿入车架转向立管,装上上轴承后调整预紧度,最后锁紧上连板固定螺母,夹持减震筒的螺栓需要按照对角顺序分次拧紧,拧紧力矩符合对应车型的工艺要求,避免单侧受力导致连板变形。这套结构的设计充分考虑了日常骑行的载荷工况,在颠簸路面、紧急制动、高速转向等极端场景下,都能保证转向机构的刚性与可靠性,不会出现形变松旷的问题,建模过程中所有配合面都做了公差匹配,可直接用于工程出图与样件试制。
