音叉固有频率模态仿真分析结构设计

　　在声学标定、物理教学演示以及振动传感校准场景中，音叉是依靠固定固有频率输出稳定振动信号的核心基准器件，其结构设计的合理性直接决定频率输出精度与振动传导稳定性。从结构设计逻辑来看，音叉采用对称U型叉臂搭配一体式柄部的构型，核心思路是通过对称结构抵消叉臂振动时的横向反作用力，让柄部仅传递纵向振动分量，避免额外振动损耗干扰基准频率输出。设计过程中首先要明确安装边界，柄部末端为装夹定位基准，通常采用过盈配合或紧固压装的方式固定在共振底座上，装夹区域的长度需控制在柄部总长度的1/5以内，避免装夹位置过度延伸至叉臂振动传导区，造成频率偏移与振型畸变。叉臂的截面形状、长度尺寸以及过渡圆角参数是影响固有频率的核心变量，

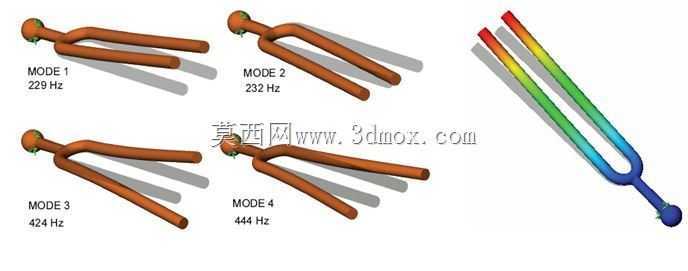

　　等截面矩形叉臂的频率与臂长的二次方成反比，与截面厚度的一次方成正比，设计时需结合目标频率值迭代调整臂长与厚度的匹配关系，叉臂与柄部的过渡位置需设置R2以上的圆角，避免应力集中造成振动能量在过渡区异常损耗，同时提升结构抗疲劳强度，避免长期振动下出现裂纹。从模态仿真结果来看，前四阶振型分别对应两臂同相横向振动、两臂反相横向振动、臂部扭转振动、臂部复合弯曲振动，其中第一阶同相振动为工作主振型，其余高阶振型为非工作模态，设计时需保证工作模态与高阶模态的频率差在20Hz以上，避免受激时出现模态耦合，造成输出信号杂波。实际应用中，用于声学校准的音叉需严格控制叉臂的尺寸公差，臂长公差需控制在±0.02mm以内，截面厚度公差不超过±0.01mm，

　　材料选用弹性模量稳定的弹簧钢或铝合金，避免材料内部阻尼过大造成振动衰减过快；用于物理教学的演示音叉可适当放宽公差要求，在柄部增加彩色氧化涂层提升辨识度，同时在振型仿真时通过云图直观展示不同阶次下的振动位移分布，帮助理解模态振动的物理特性。振动传导路径上，叉臂的振动能量通过根部过渡区传递至柄部，柄部的直径需匹配叉臂的总刚度，直径过大会造成振动反射，能量无法有效传递至底座形成共振，直径过小则会造成柄部自身出现附加振动，干扰主振型的频率稳定性。
