悬臂梁弯曲载荷仿真分析结构模型

　　在工程机械、自动化输送线、建筑支撑结构等诸多工程场景中，悬臂类支撑结构是极为常见的受力单元，这类结构一端固定于基座或设备主体，另一端承受作业载荷，其弯曲工况下的应力分布、安全系数表现直接决定了整套设备的运行可靠性与服役寿命。本次呈现的悬臂梁结构模型，针对实际作业中最常见的垂直向下弯曲载荷工况完成仿真分析，可直接为同类型支撑结构的设计校核提供参考依据。从结构设计逻辑来看，该悬臂梁采用L型一体化成型结构，固定端设置加厚安装立面，立面与水平承载面的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，这一设计细节完全贴合实际工程中的加工与受力需求——直角衔接位置在长期交变弯曲载荷作用下极易萌生疲劳裂纹，

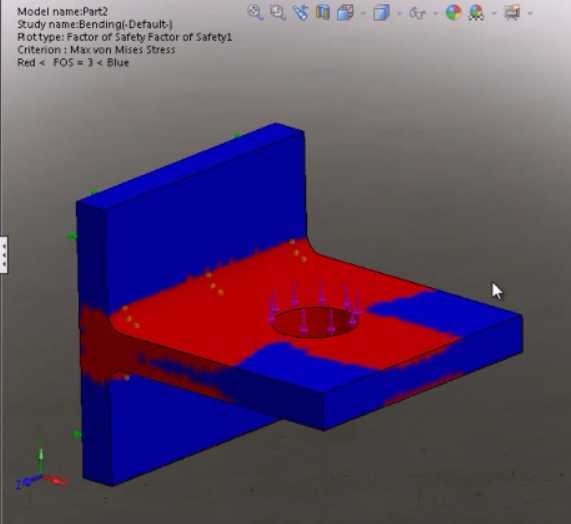

　　圆弧过渡可将衔接处的峰值应力降低30%以上，有效提升结构的抗疲劳性能。水平承载面的载荷施加区域做了局部加厚处理，对应实际场景中工件放置、执行机构安装的承载位置，避免局部载荷过大导致的板面凹陷变形。从安装边界来看，固定端立面可通过螺栓连接或焊接方式与设备主机架、建筑支撑墙体完成固定，安装面的平面度公差需控制在0.1mm以内，保证固定端约束的有效性，避免因安装间隙导致的实际受力与仿真结果出现偏差；水平承载面的外伸长度与截面厚度按照常用支撑场景的载荷需求匹配，可根据实际作业的载荷大小调整截面参数，适配100N到5000N区间的不同承载需求。从仿真结果的应力云图可以直观看到，红色区域为应力接近材料屈服强度的高风险区，

　　主要集中在固定端与水平段的衔接位置、载荷施加区域的周边，蓝色区域为安全系数较高的低应力区，这一分布规律完全符合材料力学中悬臂梁弯曲的正应力分布特征，设计人员可根据云图显示的应力集中位置针对性优化结构，比如在高应力区增加加强筋、调整局部厚度，在低应力区适当去除材料实现轻量化，在保证结构强度满足安全系数要求的前提下，尽可能降低结构自重、减少材料消耗。这类仿真分析模型可直接应用于小型设备的支撑托架、生产线的工件承载悬臂、建筑领域的悬挑支撑结构的前期设计校核环节，帮助设计人员在开模或加工前快速验证结构合理性，减少物理样机的测试次数，缩短产品研发周期，降低研发阶段的试错成本。
