带孔平板拉伸应力有限元仿真分析案例

　　在工程机械、轨道交通、航空航天等领域的承载结构设计中，带孔平板是极为常见的受力构件，这类构件常作为连接耳板、承载基板、设备安装座等部件使用，长期承受轴向拉伸载荷，孔边区域由于几何结构突变，会产生明显的应力集中现象，是结构失效的高发位置，因此在设计阶段对其拉伸状态下的应力分布进行精准测算，是保障结构运行可靠性的核心环节。本次仿真分析的对象为中心开圆孔的矩形平板，建模阶段首先明确构件的安装边界：平板左侧端面设置为全约束固定端，模拟实际工况中与基座焊接或螺栓紧固的连接状态，右侧端面施加均匀轴向拉伸载荷，还原构件承受外部拉力的真实受力场景。网格划分阶段针对孔边区域进行局部网格加密，平衡计算精度与运算效率，避免全局网格过密导致的算力浪费，

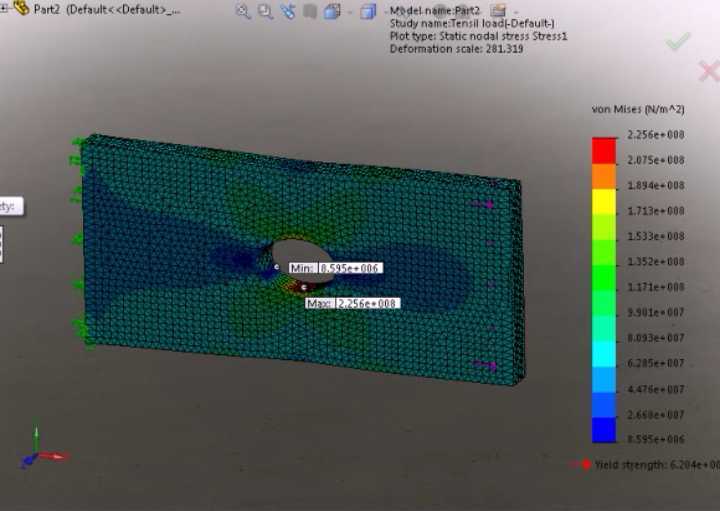

　　同时保证应力集中区域的计算结果足够精准。从仿真得到的米塞斯应力云图可以直观看到，平板远离开孔的区域应力分布均匀，符合轴向拉伸的理论应力分布规律，而在圆孔的上下边缘位置，应力值达到峰值，是整个构件应力最高的区域，这一结果与材料力学中孔边应力集中的理论计算结论吻合，能够为后续的结构优化提供明确的方向。在实际工程应用中，这类仿真结果可以直接指导结构细节设计：比如针对孔边高应力区域，可通过增加孔边倒角、设置局部加强筋、优化开孔形状（将圆孔改为长圆孔或椭圆孔）等方式降低应力集中系数，也可以根据应力分布结果匹配对应性能等级的材料，避免材料性能冗余造成的成本浪费，同时杜绝应力值超过材料屈服强度导致的结构塑性变形甚至断裂风险。在建模过程中，

　　需要严格匹配实际构件的外形尺寸与安装边界，固定端的约束范围、载荷施加的作用面都需要和实际安装工况保持一致，若约束设置与实际情况存在偏差，会直接导致应力计算结果失真，无法为结构设计提供有效参考。这类静力学仿真分析不需要制作物理样机，就能在设计阶段提前预判结构的薄弱位置，大幅缩短产品研发周期，降低试验验证成本，是当前结构设计领域应用极为广泛的验证手段，尤其对于承载类结构件，通过仿真提前识别应力集中风险，能够有效避免设备运行过程中出现结构断裂、连接失效等安全事故，保障设备全生命周期的运行稳定性。
