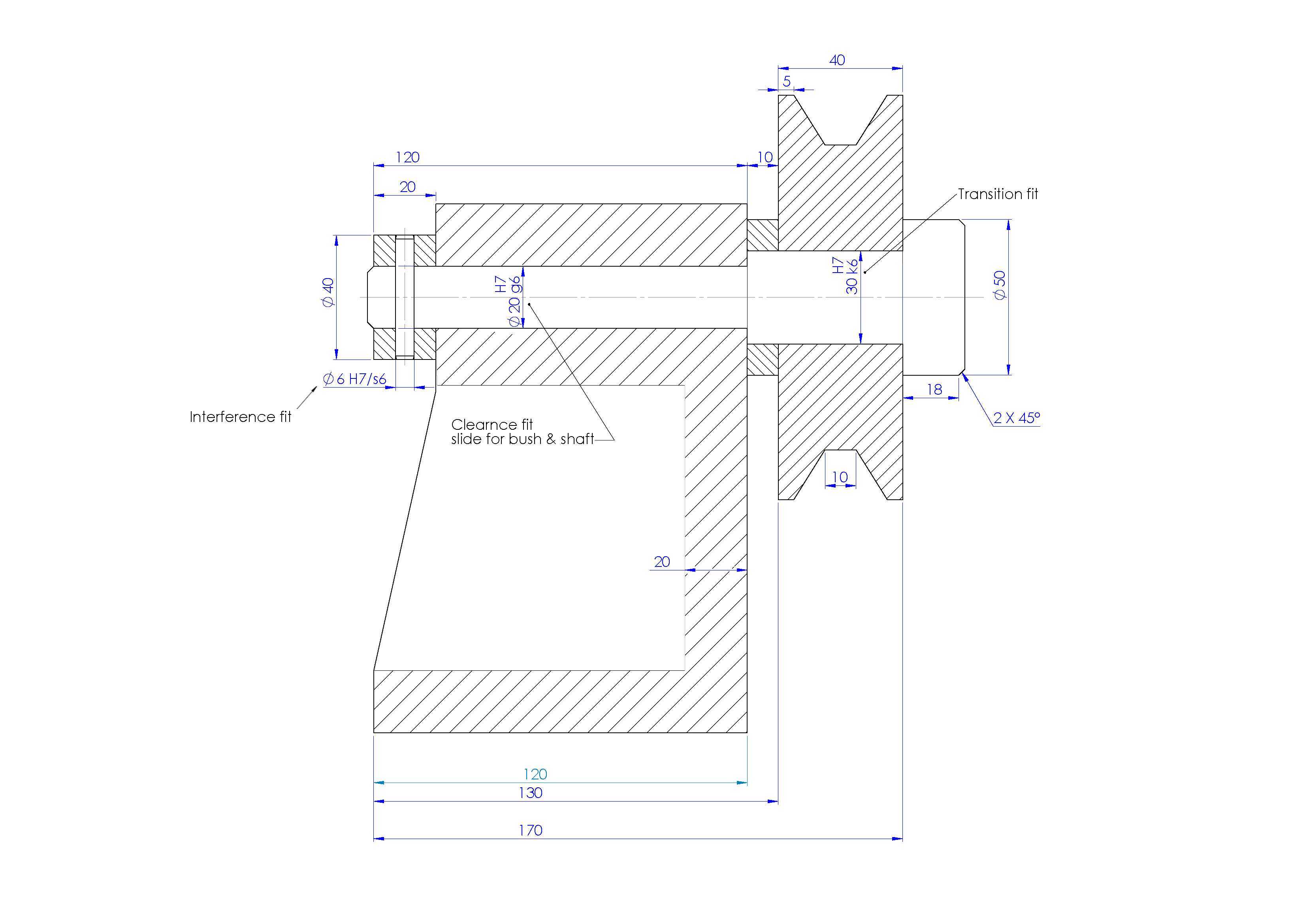

机械配合公差演示用轴套组件结构

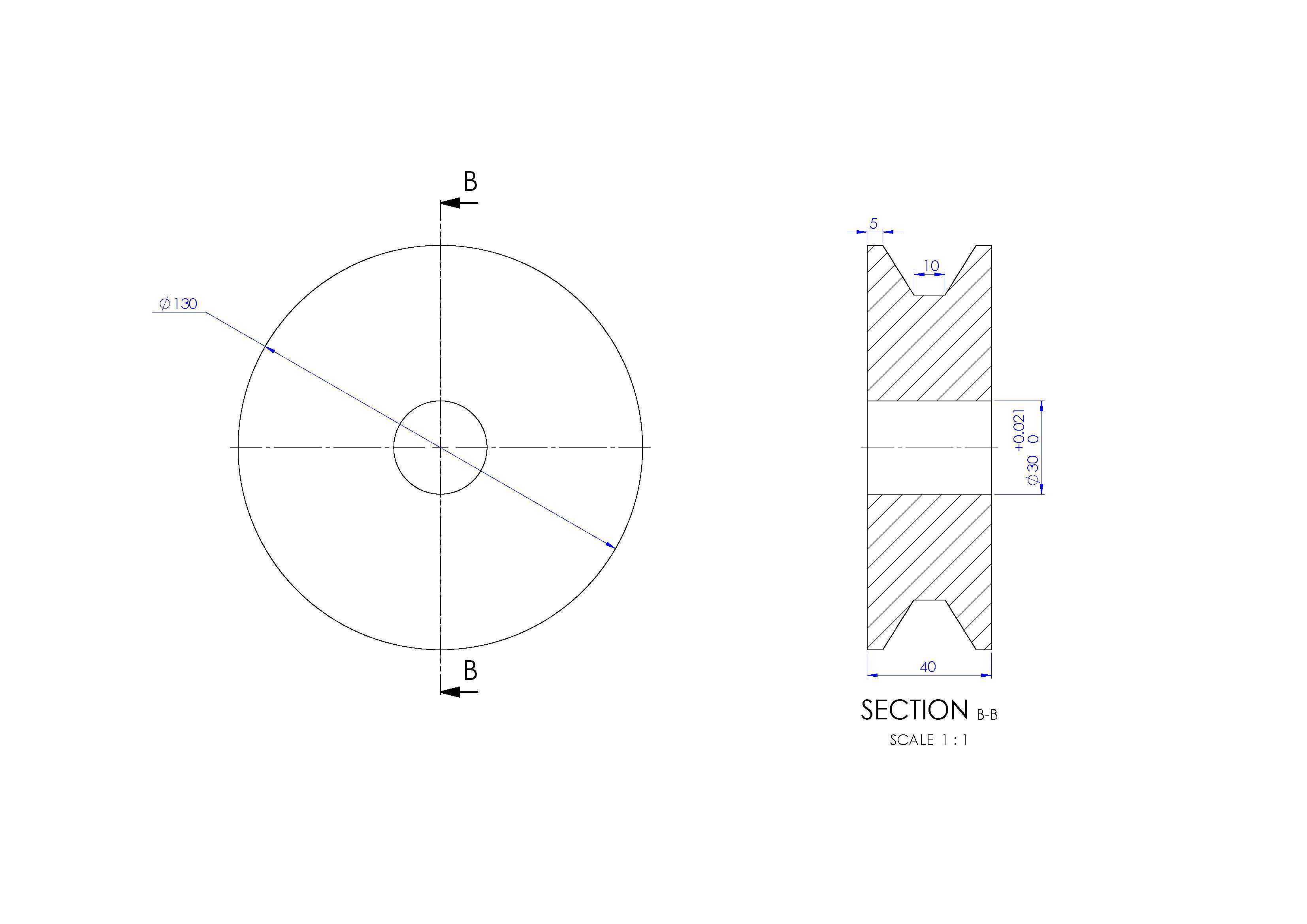

　　这套轴套类装配结构，主要用于机械设计教学、装配公差验证场景，也可作为小型传动机构的基准装配单元使用，常见于工装夹具、非标自动化设备的定位连接部位，承担轴类零件的径向支撑、轴向定位功能，同时通过预设的配合公差区间，保证装配后运动副的运转精度与装拆便利性。从结构设计逻辑来看，组件包含带安装法兰的外套筒、贯穿式芯轴、端部限位结构三个核心部分，外套筒侧壁设置有注油孔位，可在装配完成后加注润滑脂，降低配合面的磨损速率，端部的V型定位槽可与外部锁紧件配合，实现周向防转，避免芯轴在负载工况下出现窜动或跟转问题。尺寸边界方面，组件总轴向长度控制在170mm，外套筒最大外径为120mm，端部法兰直径40mm，芯轴的配合段直径设置有明确的公差带，

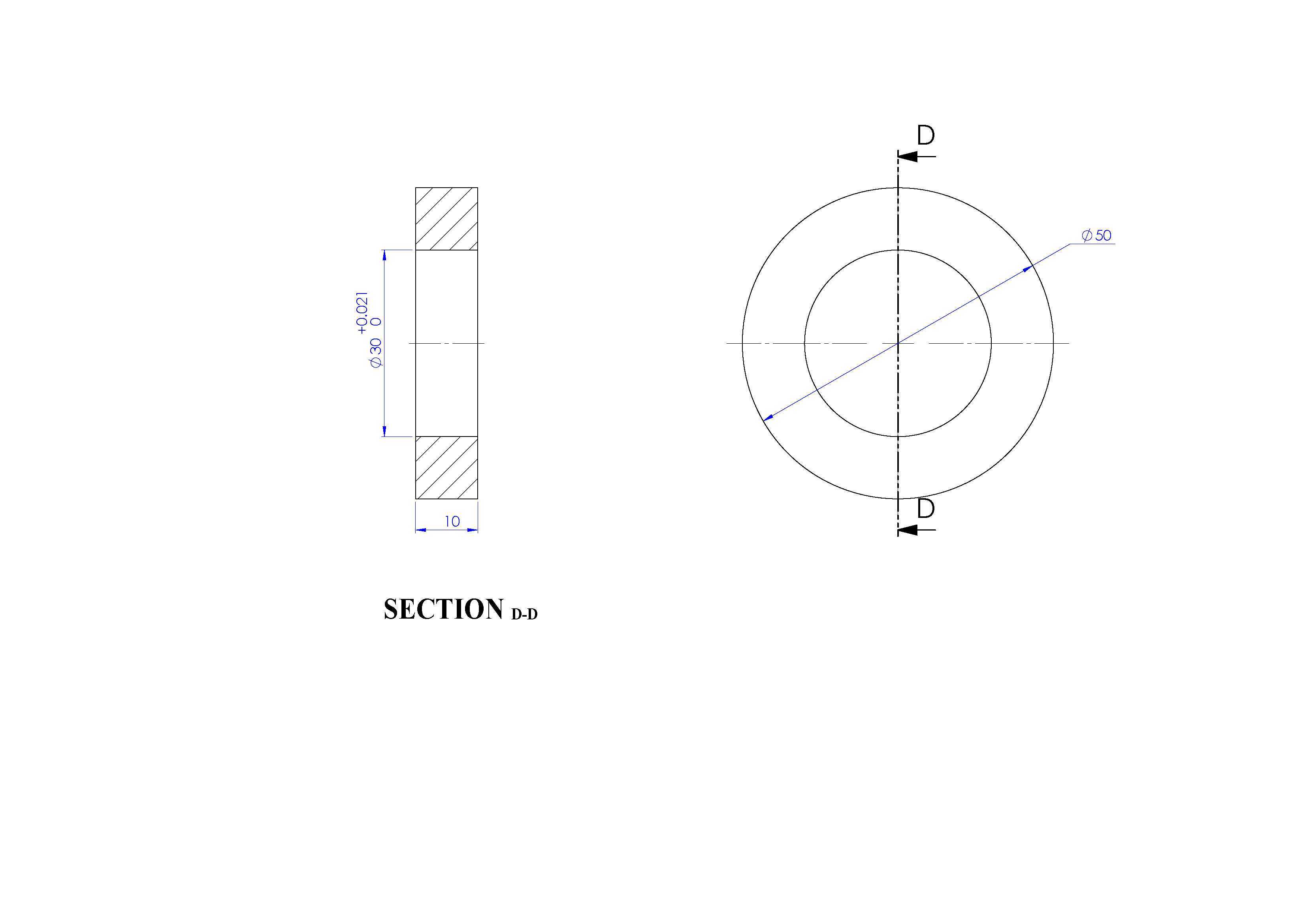

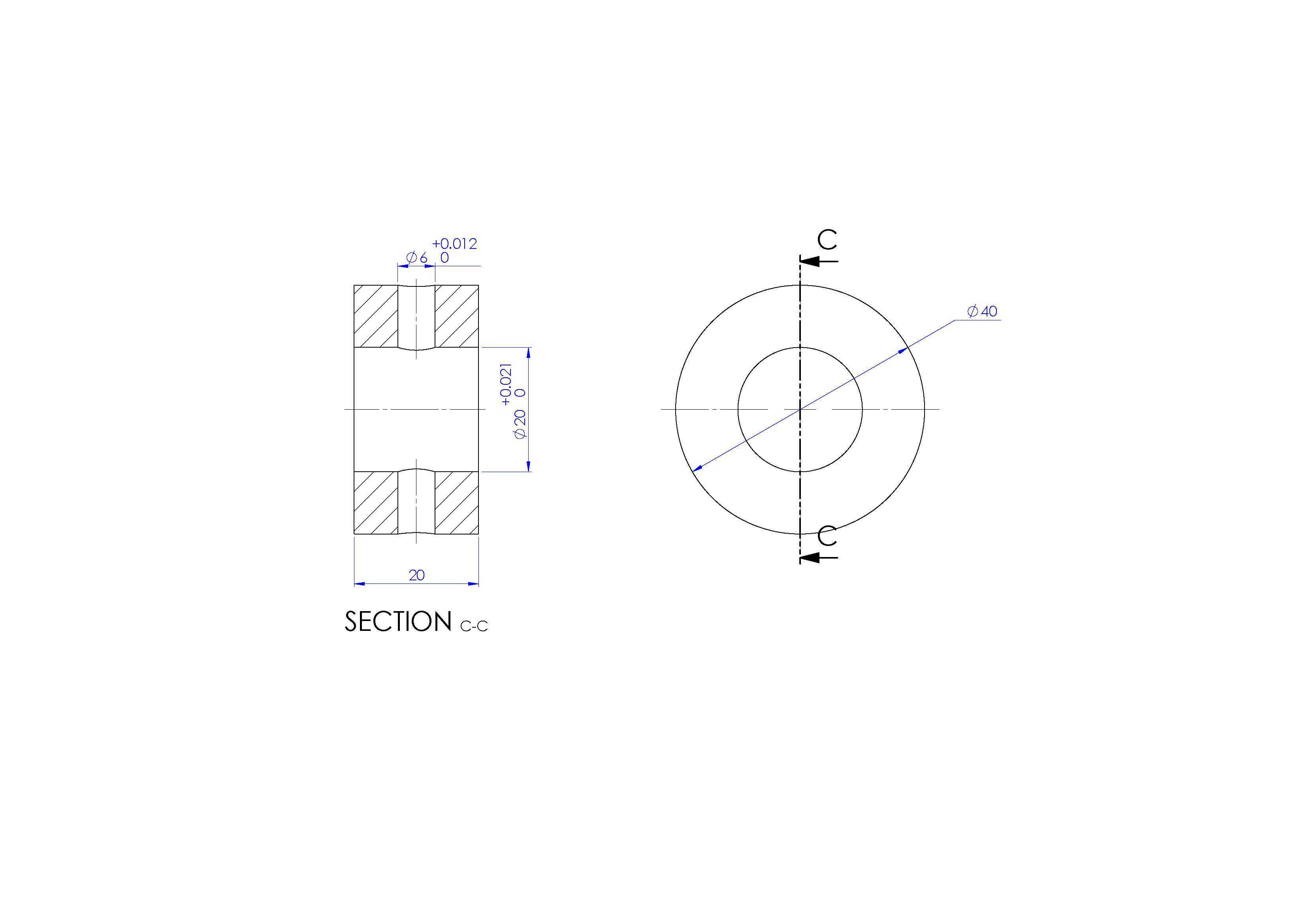

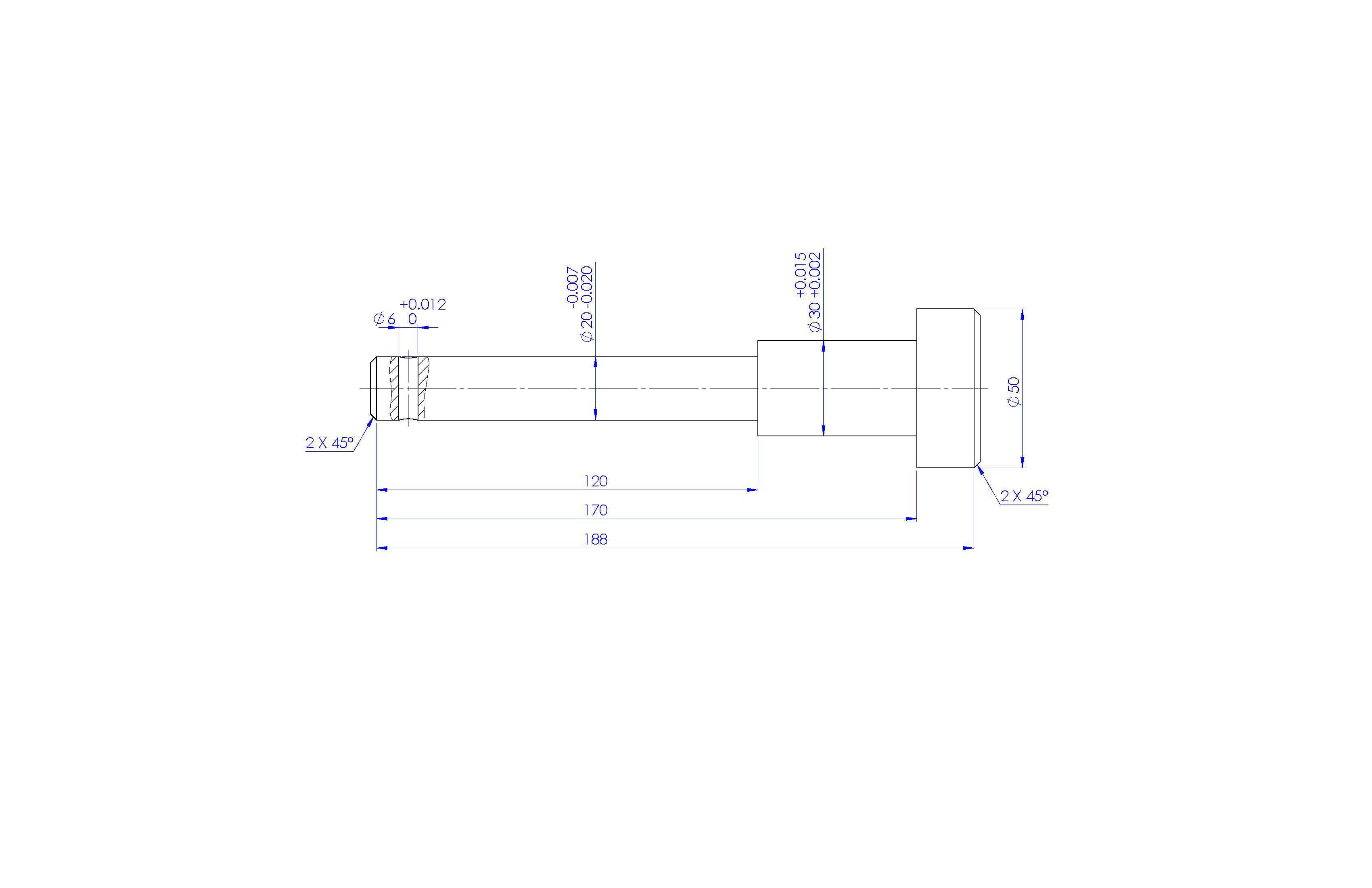

　　其中过盈配合段用于实现外套筒与安装基座的紧固定位，间隙配合段用于保证芯轴转动时的灵活度，2×45°的端部倒角可引导装配过程中零件的顺利导入，避免锐边刮伤配合面。设计过程中针对不同配合面的功能需求做了公差区分：基座安装位采用过盈配合，保证连接刚性，无需额外紧固件即可实现可靠固定；芯轴与衬套的配合面采用间隙配合，预留了合理的润滑介质存储空间，同时控制间隙量在0.02-0.05mm区间，既保证转动灵活性，又避免间隙过大引发的运转抖动问题。在实际应用中，这类结构可直接移植到小型输送线的辊筒支撑部位、检测设备的定位转轴组件中，装配时需注意过盈配合段的压装力控制，避免外套筒出现应力变形，间隙配合段装配前需涂抹润滑脂，

　　初期跑合阶段需检查转动阻力是否均匀，无卡滞点后方可带负载运行。结构上的尺寸标注完全遵循机械制图规范，各配合面的粗糙度、形位公差要求都有明确标识，可直接作为机械设计教学中配合公差章节的演示案例，帮助设计人员理解不同配合类型的应用场景与参数选择逻辑，也可作为三维建模练习的参照素材，掌握装配环境下公差配合的设置方法。
