分体式开口特殊环形金属构件结构设计

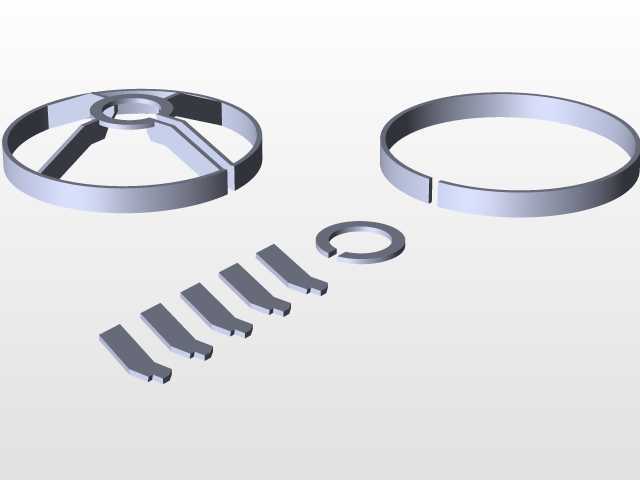

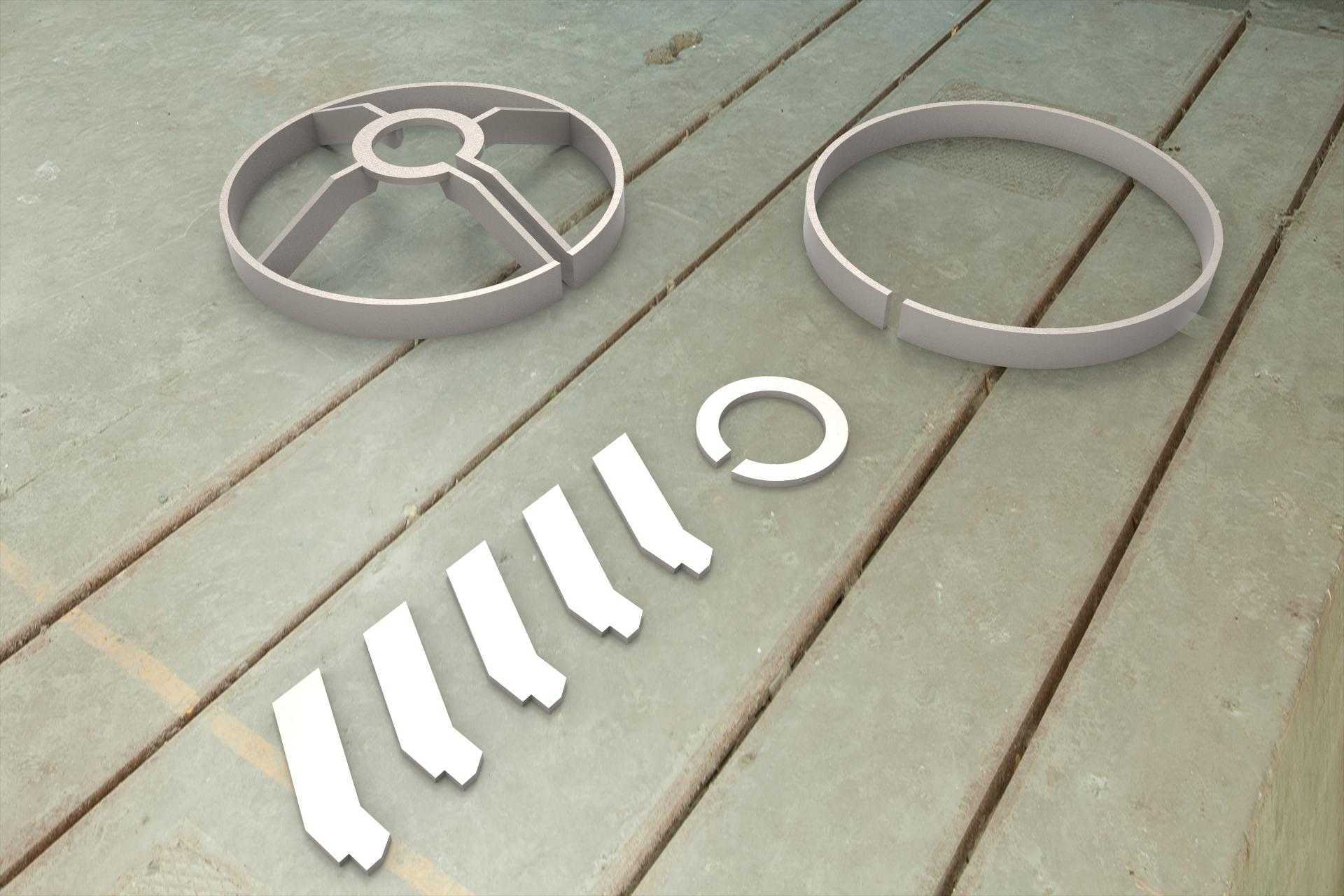

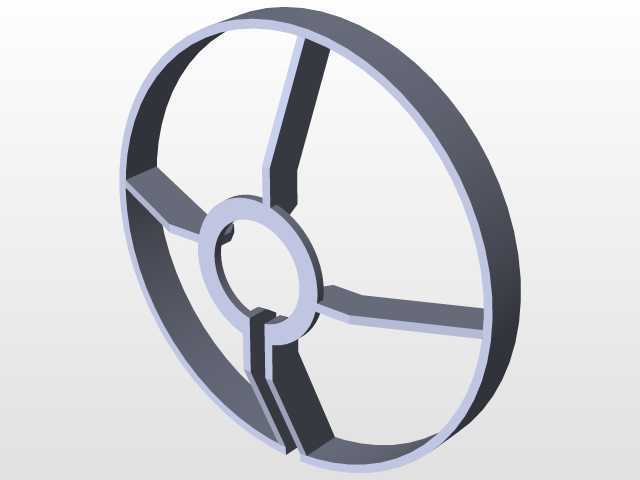

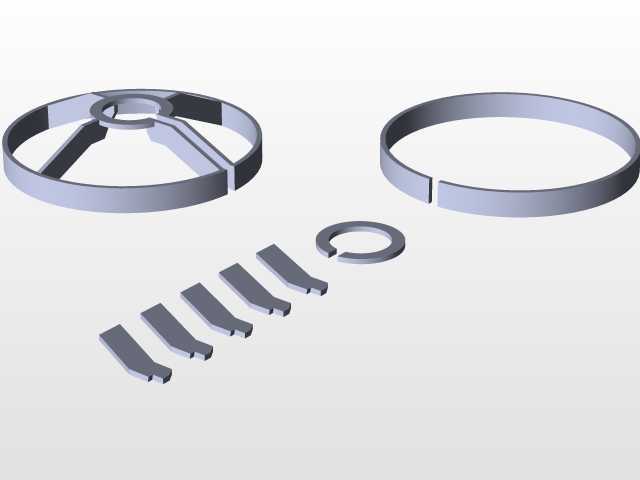

　　这类分体式开口环形金属构件，常应用在需要径向装配的轴系、缸体配合场景中，解决了整环安装时必须从轴端套入的装配限制，在检修维护场景下优势尤为明显，无需拆解整段轴系组件即可完成环件的更换与调整，大幅降低设备运维的拆装工作量。从结构组成来看，整套构件包含带辐条支撑的内环、整圈开口外环以及多组分段式弧形嵌条，各部件拆分后可独立加工，加工难度远低于一体化成型的复杂环件，普通线切割、铣削设备即可完成全部加工工序，无需定制特殊成型工装。带辐条的内环主要承担径向支撑作用，辐条采用等宽对称布局，在保证支撑刚度的同时尽可能减少材料占用，中心通孔与配合轴径采用间隙配合公差，安装时可沿轴面轻松滑入到位，辐条间的镂空区域可预留润滑脂存储空间，

　　降低配合面的长期磨损速率。开口外环的开口处预留了微量的收缩调整余量，安装时可通过专用工装轻微收拢环体，嵌入对应安装槽位后环体依靠自身弹性张力贴紧槽壁，起到轴向定位、间隙密封或者耐磨衬垫的作用，环体的壁厚经过受力校核，在承受常规径向挤压力时不会出现失圆变形，保证配合面的接触均匀性。配套的分段弧形嵌条，主要用于填充开口环装配后留下的间隙，或者作为调整垫片补偿环件与安装槽的尺寸公差，每段嵌条的弧度与环体内外壁弧度完全匹配，嵌入后可与环体形成完整的圆柱配合面，避免出现局部凸起或者凹陷影响配合精度。设计过程中需要重点控制各部件的形位公差，尤其是环件的圆度、端面平面度以及开口处的对接间隙，所有部件的边缘都做了小尺寸倒角处理，

　　既避免安装时划伤配合面，也能去除加工产生的毛刺飞边。安装边界方面，这类环件的轴向厚度通常根据安装槽的宽度匹配，径向尺寸则根据配合的轴径、孔径做对应调整，分体结构的设计让同一系列的环件可以通过增减嵌条数量适配一定范围内的尺寸偏差，提升了零件的通用适配性，在液压油缸密封、轴承定位、管道连接衬套等场景中都能见到这类结构的实际应用，相比整环结构，其装配容错率更高，维护成本更低，适合在需要频繁拆装检修的设备部位使用。
