方管型材焊接定位用工装夹具结构

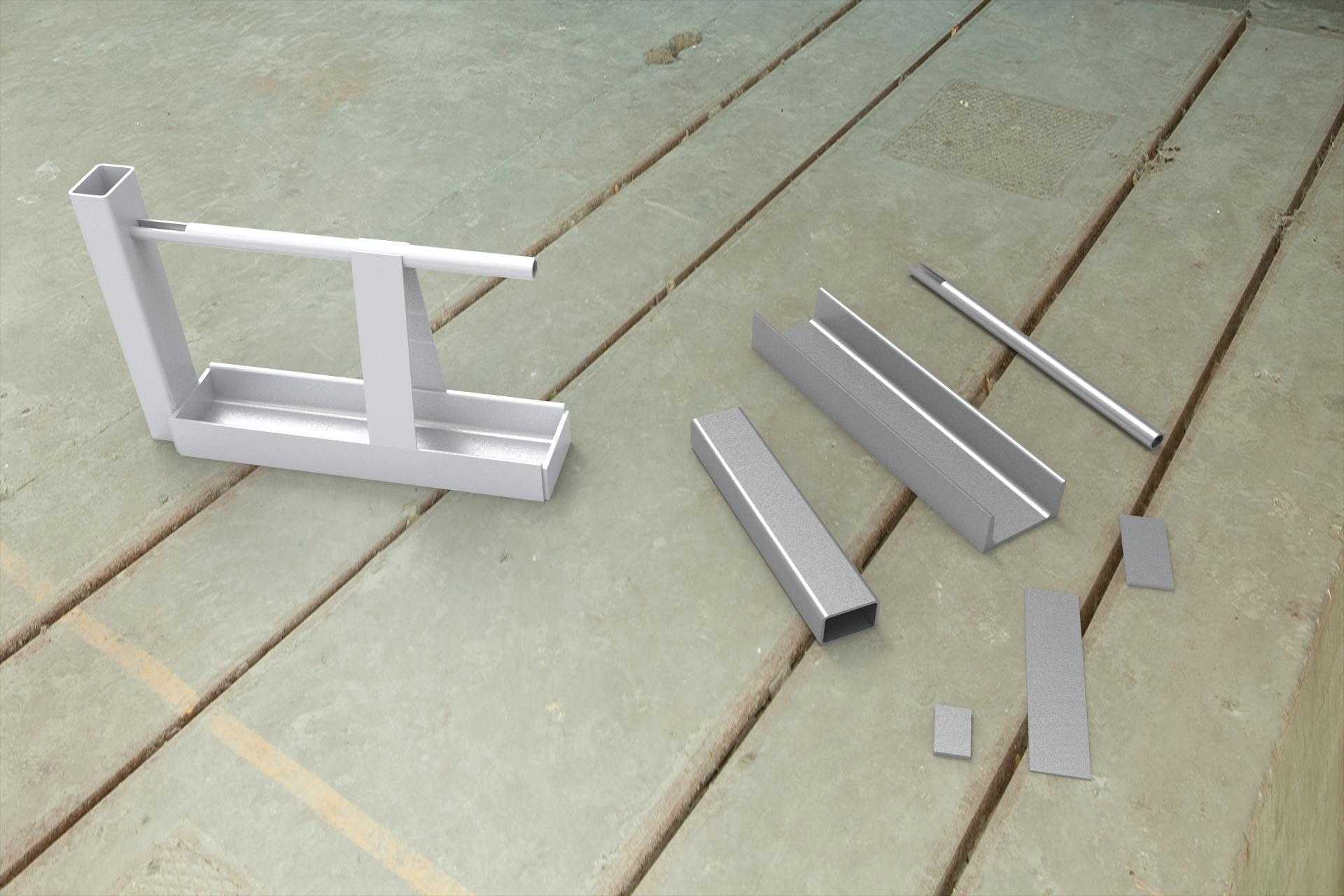

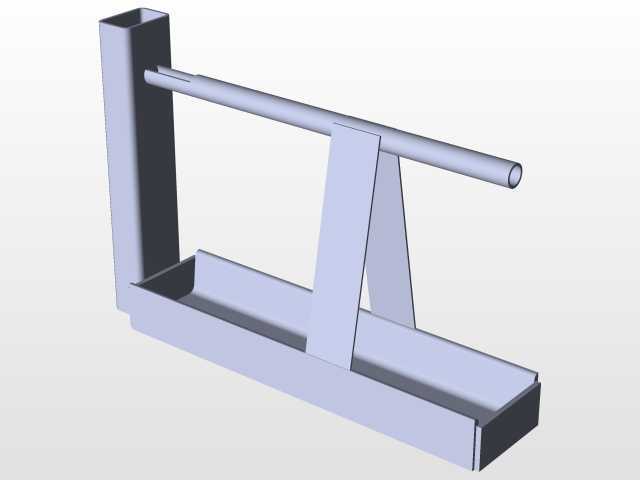

　　在钢结构型材组焊、小型金属框架预制的车间作业场景里，这类定距焊接夹具是一线组对工序里的常用辅助工装，主要解决方管、C型钢等长条型材在拼焊框架时的间距控制、直角定位问题，避免人工划线定位带来的尺寸偏差，减少组焊过程中的反复调校工作量。整套夹具采用框架式焊接基体结构，主体由标准方管拼焊成型，基体上设置两个垂直于底座的支撑立臂，立臂顶端穿装横向定位杆，底座部分为通长的槽型定位面，可同时承托待拼焊的横向、纵向型材。从结构设计逻辑来看，这套工装优先考虑了组焊作业的操作便利性：底座槽型结构的内槽宽度匹配常用规格方管的外形尺寸，待焊接的纵向型材可直接卡入槽内完成初步定位，无需额外夹持即可限制型材的横向窜动；顶端的横向定位杆为可抽拉结构，

　　可根据待焊框架的横向宽度调整伸出长度，配合立臂上的顶紧螺钉即可固定定位尺寸，适配一定尺寸范围内的框架组焊需求。从安装边界与尺寸适配性来看，这套工装的底座长度覆盖常规小型金属框架的纵向尺寸范围，立臂高度匹配常用小型框架的高度规格，作业时可直接放置在焊接平台上使用，无需额外固定安装，工装自重即可保证组对过程中的结构稳定性，不会因为型材摆放、点焊受力出现位移。工装的所有定位面均做了平直度处理，定位杆与立臂的装配孔保持同轴度，避免定位杆倾斜导致的型材组对角度偏差；槽型底座的内侧立面与底面保持垂直，保证卡入的纵向型材垂直度符合组焊要求，减少后续焊后调校的工作量。在实际使用过程中，作业人员可先将纵向型材卡入底座槽内，

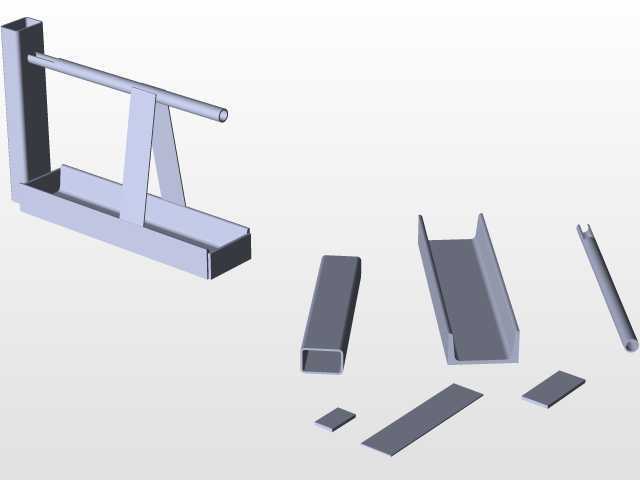

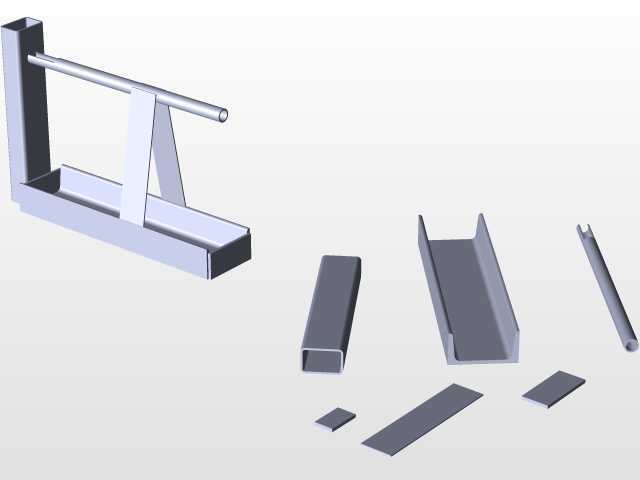

　　调整横向定位杆的伸出长度至设计要求的框架宽度，再将横向型材抵靠在定位杆与纵向型材的拼接位置，即可直接进行点焊固定，整套组对过程无需反复测量尺寸，单组框架的组对效率可提升40%以上，同时能将型材间距的尺寸偏差控制在毫米级，避免人工划线带来的累积误差。工装的分体式型材配件为不同规格的替换定位块，可根据待加工型材的截面尺寸更换对应厚度的定位垫块，适配不同壁厚、不同截面规格的型材组焊需求，拓展工装的适用范围。整套结构没有复杂的传动或锁紧机构，全部采用焊接结构与标准紧固件装配，维护成本极低，即使在焊接飞溅、车间粉尘的恶劣作业环境下，也不会出现卡滞、失效的问题，适合钢结构加工、五金制品加工车间的批量组焊作业使用。
