型材切割定位距离检测工装夹具

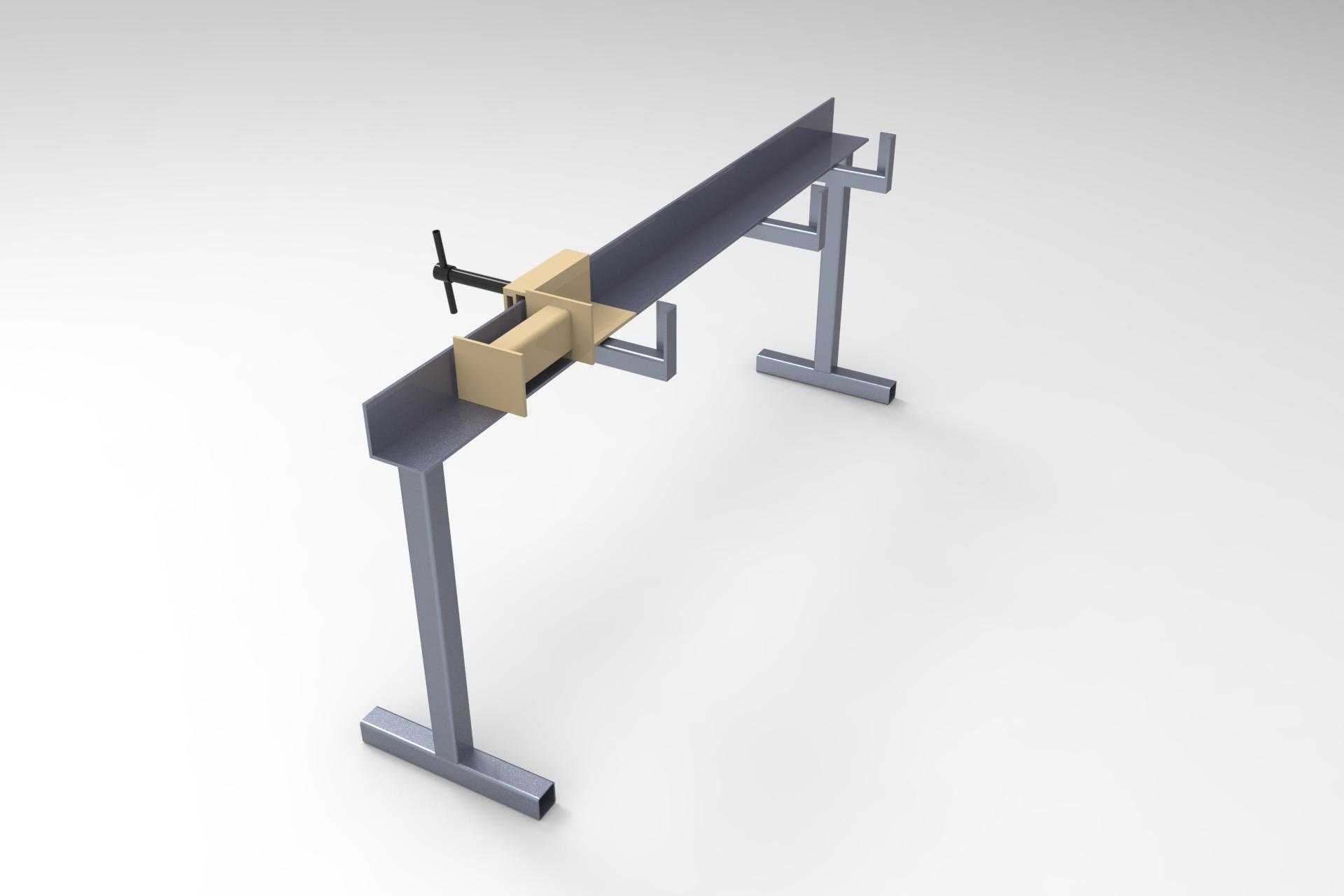

　　在型材下料切割的作业场景中，长尺寸型钢的切割位置精度一直是影响后续组对效率的核心因素，以往采用人工卷尺测量划线的方式，不仅单次定位耗时久，还容易因型材窜动、测量视角偏差导致尺寸超差，后续组对时需要反复修磨切口，额外增加大量无效工时。这套工装夹具正是针对长条形型钢切割前的位置定位与距离检测需求设计，整体采用落地式支撑结构，两个T型支脚直接放置在车间平整地面即可使用，无需额外打膨胀螺栓固定，可根据切割工位的排布灵活挪动位置，适配临时下料点、固定切割工位等多种作业场景。

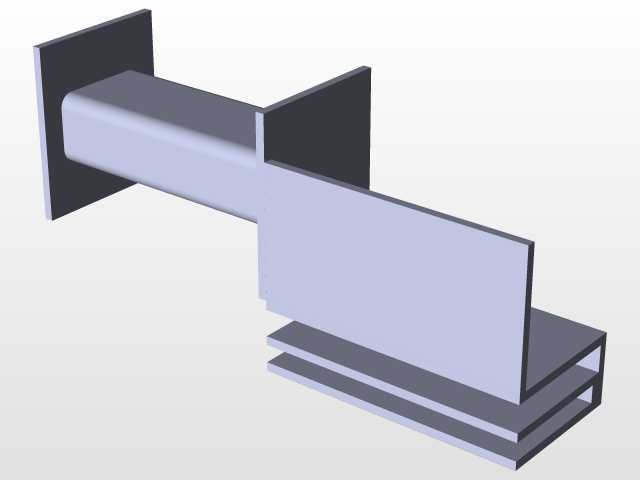

　　夹具的装夹主体采用快动螺旋压紧结构，压块与型材接触面做了防滑齿面处理，压紧时不会刮伤型材表面，同时能避免切割过程中型材受锯片反作用力出现窜动偏移。支撑座上开设了多组等距调节孔位，可根据待切割型材的截面高度调整压块的初始安装位置，适配槽钢、角钢、扁钢等多种常见型材的装夹需求，无需更换压头组件即可完成不同规格型材的装夹作业。

　　设计时特意将定位基准面与切割锯片的进给平面做了平行度校准，装夹完成后，夹具自带的距离检测基准可直接对应型材上的切割标记点，作业人员无需反复挪动测量工具，直接通过基准面核对切割位置即可，能将单次定位的尺寸误差控制在0.5mm以内，大幅降低切割后尺寸不合格的概率。整套工装的支撑腿采用方管焊接结构，整体刚性充足，装夹长度6米以内的型材时不会出现支撑端下挠变形，支脚底部预留了安装调节脚杯的螺纹孔，若地面平整度不足，可加装脚杯调整整体水平度，保证定位基准的准确性。

　　从安装边界来看，整套工装的横向占用宽度不超过1.2米，纵向支撑间距可根据型材长度灵活调整，不会占用过多车间作业面积，压紧操作端的手柄高度设置在人体站立作业的舒适区间，作业人员无需弯腰即可完成压紧与松脱操作，长时间重复作业也不会产生过度疲劳。夹具的所有受力部件均做了去应力处理，长期反复装夹也不会出现基准面变形偏移，日常维护仅需定期在螺旋副位置涂抹润滑脂即可，无需复杂的保养流程。
