工业设备支撑用焊接底座结构设计

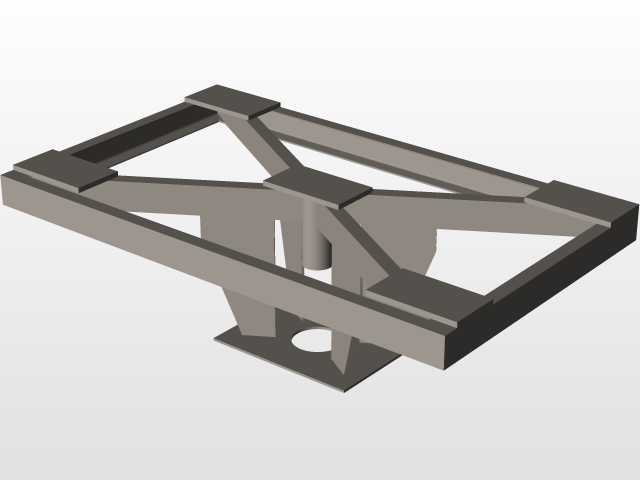

　　这款焊接底座主要应用于中小型工业设备的底部支撑场景，常见于生产线工位辅助设备、小型专用加工装置、检测类台架设备的底部安装环节，承担设备整体承重、安装定位、抗形变缓冲的核心作用，可适配多类需要稳定安装基准的工业装置，在车间工位改造、非标设备搭建场景中具备较高的复用性。从功能特性来看，该底座采用框架式焊接结构，主体通过矩形型材拼接形成外框支撑骨架，内部增设斜向加强筋结构，可在控制整体自重的前提下提升抗扭、抗弯载荷能力，避免设备运行过程中因振动、长期承重出现底座形变问题；顶部设置带安装孔的定位支撑板，可通过螺栓与上部设备主体实现刚性连接，安装孔位预留了一定的调整余量，可适配小范围的安装尺寸偏差，降低现场装配的对位难度。

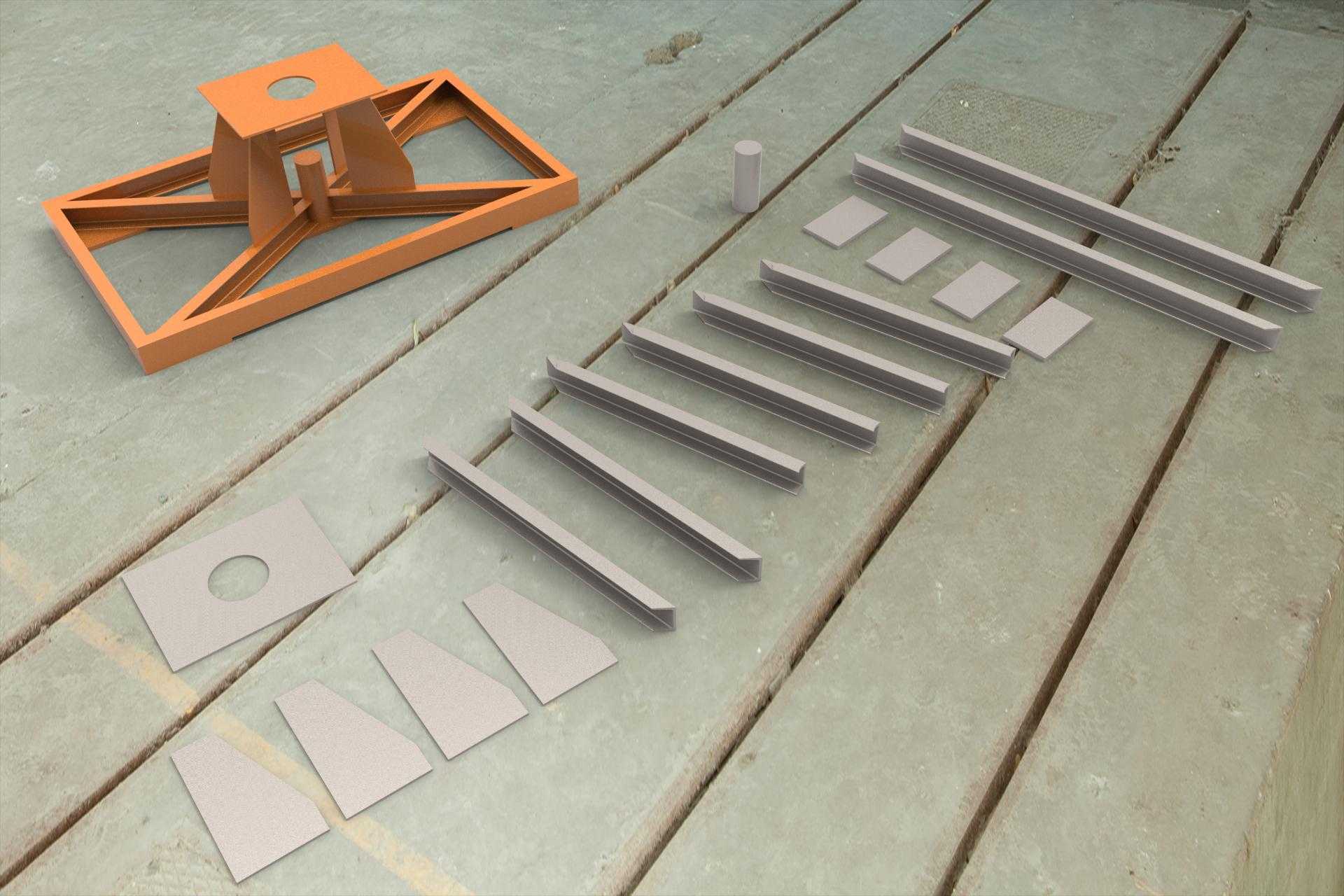

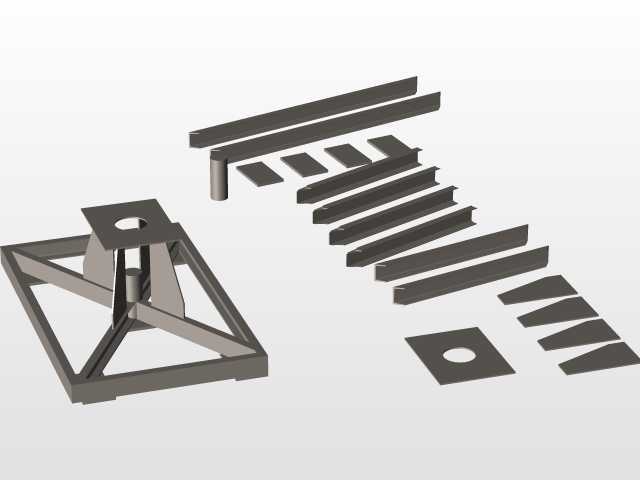

　　设计过程中优先考虑了焊接工艺的可实现性，所有拼接型材的切口均采用直切处理，无需复杂的坡口加工即可完成组对焊接，降低下料环节的加工难度；拆分后的零部件均为常规型材与板材下料件，无需定制特殊截面材料，生产车间可直接利用现有库存的矩形管、钢板完成下料制作，有效压缩生产准备周期。外形尺寸方面，底座整体采用矩形轮廓设计，外框长宽比例适配多数中小型立式设备的安装边界，底部框架的型材高度经过载荷校核，可满足上部设备重量在0.5-2吨区间的承重需求，安装时可直接通过底部框架与地面预埋板焊接固定，也可在框架底部加装可调脚轮实现工位移动，适配不同的车间布局需求。结构细节上，内部加强筋的排布采用三角稳定结构，分别对应顶部安装板的受力集中区域，

　　可将上部设备传递的垂直载荷均匀分散到整个外框结构上，避免局部应力集中导致的焊缝开裂问题；所有零部件的拼接位置均预留了合理的焊接操作空间，组对时可通过简易工装快速定位，无需复杂的专用组对夹具即可完成焊接作业，适合小批量非标加工场景快速生产。
