螺旋环轴传动组件及配套零件结构

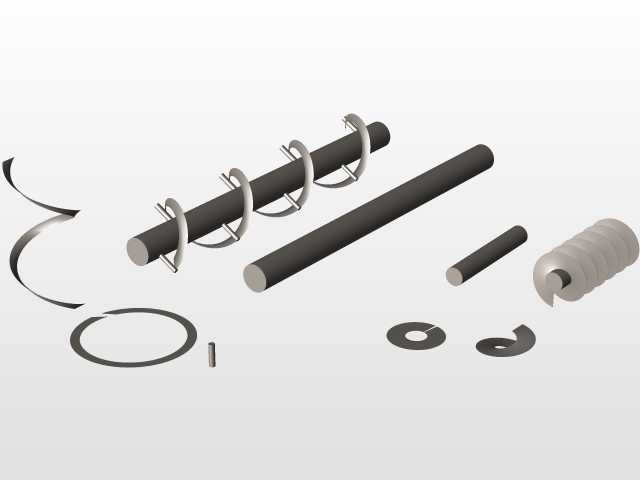

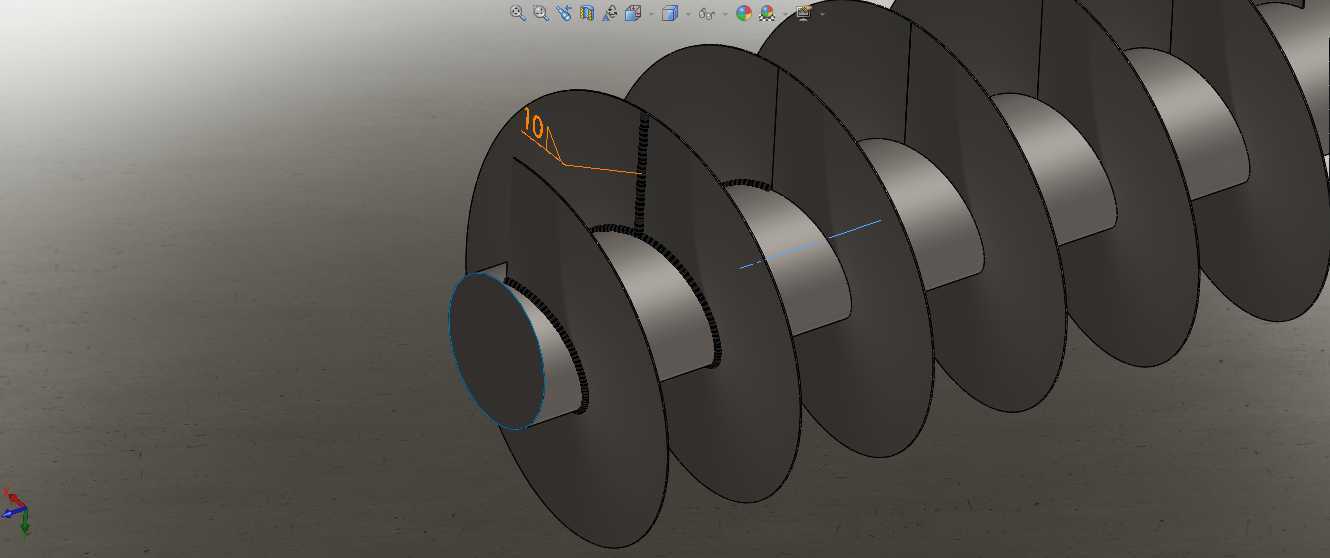

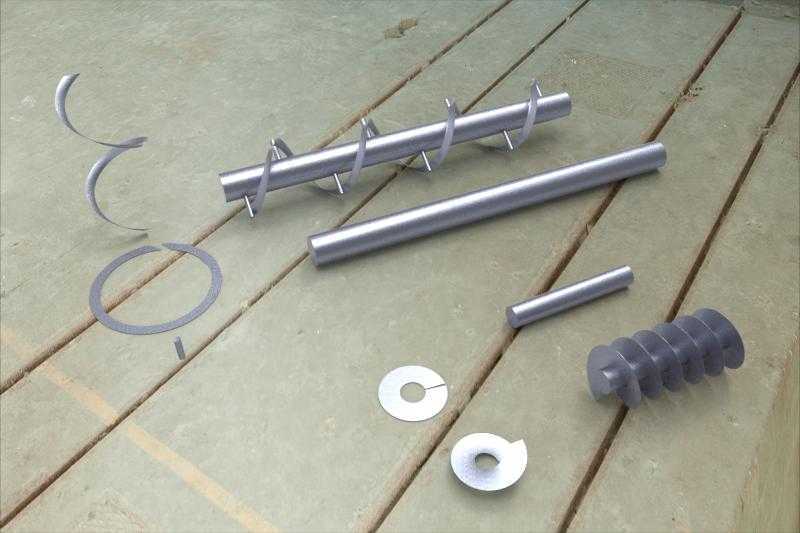

　　这套螺旋环轴相关零件，常应用在粉体输送、小型物料给料设备的传动端，也可适配轻载搅拌机构的动力传递环节，在食品加工、小型化工配料、粮食输送类设备里都能见到同类结构的身影。整套组件包含带螺旋叶片的主轴、光轴支撑段、配套的蜗杆传动件、止推垫片、卡环类限位零件，各零件的配合边界在建模时已经做了公差预留，装配时不需要额外做大量修配就能完成组装。从设计逻辑上看，带螺旋叶片的主轴核心作用是在旋转过程中推动腔体内的物料沿轴向移动，叶片的螺旋升角经过适配调整，针对流动性一般的粉状、小颗粒物料不会出现卡滞、返料的问题，叶片与主轴的焊接位置做了应力释放的结构过渡，长期交变载荷下不容易出现焊缝开裂的情况。配套的光轴分为长短两款，

　　长光轴作为螺旋主轴的辅助支撑，穿入机架的支撑轴承座后，能抵消螺旋叶片推送物料时产生的径向偏载，避免主轴长时间运行出现挠曲变形；短光轴则是蜗杆与螺旋主轴之间的传动连接销，传递扭矩的同时也方便后期拆解维护，不需要拆卸整个主轴就能更换磨损的蜗杆段。配套的蜗杆采用单头螺旋结构，传动比稳定，和配套蜗轮啮合时运行噪音低，适合轻载连续运行的工况，齿面的建模预留了润滑脂存储的微小间隙，日常维护时不用频繁拆解加注润滑脂。两款垫片分别为平垫片和带开口的止动垫片，平垫片用于轴承安装位置的间隙调整，可根据装配实际误差选择不同厚度的垫片调整轴系窜动量；开口止动垫片配合圆螺母使用，能防止设备运行过程中螺母受振动出现回松，保证轴系的轴向定位可靠。

　　旁边的螺旋形卡环用于轴端的限位，卡入轴上的环形槽后，能限制轴承、传动件的轴向窜动，安装时只需要用卡簧钳就能完成拆装，维护效率很高。整套零件的外形尺寸适配小型输送设备的安装腔体，主轴的轴端做了倒角处理，装配时能顺利穿入轴承内圈，不会刮伤轴承的配合面；各零件的安装基准统一，都以主轴的轴线为设计基准，同轴度公差控制在合理范围，装配后整体转动顺畅，没有卡滞点。在实际选型应用时，可根据输送物料的磨琢性调整叶片的厚度，针对磨琢性强的物料可适当加厚叶片并做表面硬化处理，延长零件的使用寿命；支撑光轴的表面粗糙度建模时按配合要求做了设定，和轴承配合的位置粗糙度满足转动配合的要求，不会出现过早磨损的问题。
