带螺纹安装端起重吊钩结构设计

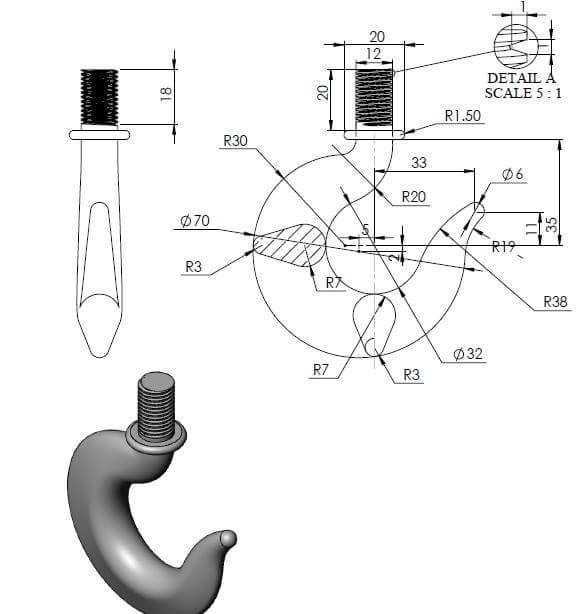

　　这款带螺纹安装端的起重吊钩，是轻小型起重作业场景里的核心受力构件，常配套在手动葫芦、小型电动提升设备、车间工位吊具、生产线物料吊运工装中使用，主要承担1吨以内额定载荷的工件、物料、工装夹具的垂直起吊与短距离移位作业，在机加工车间上下料、仓储轻型货物周转、小型设备组装对位等场景中应用广泛。从结构设计逻辑来看，吊钩整体分为上部螺纹安装段、中部过渡承载段、下部钩体作业段三个功能区域，上部采用M12规格的外螺纹结构，螺纹段有效长度18mm，配套对应规格的锁紧螺母即可完成与吊具基体、起重横梁或者设备吊点的刚性连接，螺纹末端设计的直径20mm、厚度12mm的圆形限位台肩，能够在安装时贴合安装面，避免螺纹旋入过量导致的装配错位，

　　同时台肩处做了R1.5的圆角过渡，消除直角应力集中风险，台肩上方还设置了局部放大的细节结构，明确螺纹收尾处的退刀尺寸，保证螺纹加工的工艺可行性。中部过渡区域是连接上部安装端与下部钩体的承载核心，整体采用圆滑曲面过渡，所有轮廓转角均设置了不同半径的圆角，从R3到R30的多段圆弧平滑衔接，没有突兀的截面突变，能够让起吊过程中的载荷沿着曲面均匀传递，避免局部应力集中导致的构件断裂风险；过渡段中心区域的尺寸标注明确了各受力截面的厚度与曲率半径，其中钩身最大外轮廓直径为70mm，钩尖开口处的内轮廓通过R7、R3等多段圆弧拟合，既保证钩尖有足够的强度防止受载变形张开，又能让吊索、吊环顺利滑入钩体承载位置。下部钩体作业段的开口尺寸经过匹配设计，

　　适配直径6mm到32mm的常见吊环、钢丝绳索具、吊装带卸扣，钩尖处做了向内的小幅度回弯设计，能够在起吊过程中防止索具意外滑脱，同时钩尖端部做了R19的圆角处理，避免尖锐棱角割伤吊装带或者钢丝绳外层，降低索具磨损断裂的安全隐患。从安装边界来看，这款吊钩安装时仅需要在配套基体上加工对应规格的螺纹孔，预留直径20mm的台肩贴合面即可完成装配，整体安装占用空间小，不需要额外的销轴、锁片等辅助连接件，拆装维护十分便捷；钩体本身的曲面轮廓经过受力优化，在保证额定承载能力的前提下尽可能缩减了整体结构尺寸，降低了吊钩自身重量，减少起重设备的无效载荷消耗。设计过程中针对钩身的各个受力截面做了等强度考量，不同位置的截面厚度随着载荷传递路径的应力分布做对应调整，比如靠近上部安装端的过渡区域截面厚度更大，往钩尖方向随着载荷分流逐渐调整截面曲率，既不会出现材料冗余导致的自重过大，也不会因为截面不足留下承载安全隐患。
