圆柱外表面网纹滚花结构三维设计

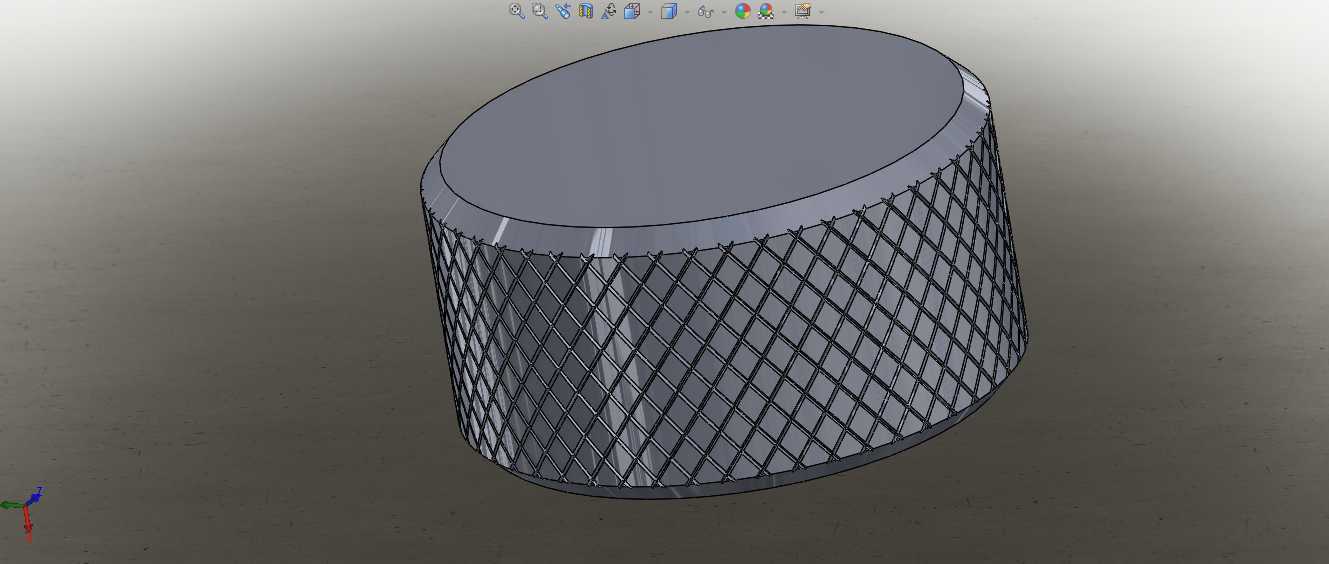

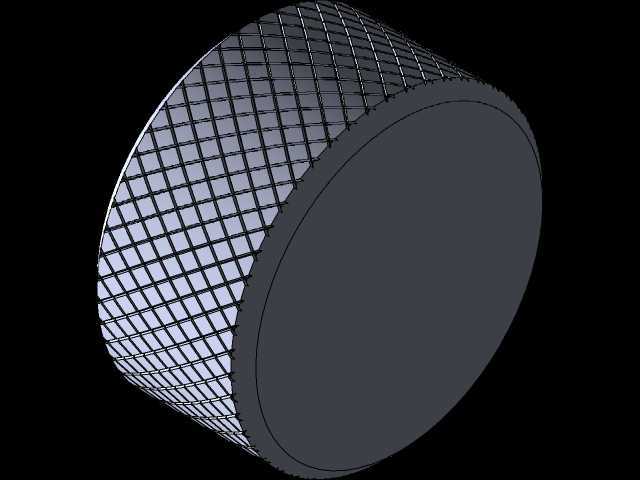

　　日常做结构设计时，经常会遇到需要手动调节、频繁拧动的圆柱类操作件，比如调节旋钮、锁紧螺套、手拧螺母这类零件，光滑的圆柱面在手部施力时很容易打滑，尤其是手上沾有切削液、油污的车间操作场景，光滑表面根本没法传递足够的扭转力矩，这时候外表面的滚花结构就成了必不可少的设计要素。这次做的网纹滚花圆柱结构，就是针对这类手动操作场景设计的，区别于直纹滚花只能提供单方向摩擦力的特性，交叉网纹的结构不管是正向拧动还是反向回旋，都能给指腹提供均匀的咬合阻力，哪怕是戴薄劳保手套操作，也不会出现打滑脱力的情况。设计的时候首先要考虑滚花的加工工艺边界，常规车床上的滚花刀加工网纹，滚花的节距要和零件的外径匹配，不能选太粗的节距，

　　不然滚压的时候会让零件外圆胀大过多，超过后续装配的公差范围，也不能选太细的节距，不然滚出来的纹路太浅，用不了多久就会被磨平失去防滑效果。这个结构的外圆柱面预留了滚压加工的余量，滚花前的外圆尺寸比最终成品尺寸小0.15到0.2毫米，刚好抵消滚花刀挤压带来的材料塑性变形量，避免滚花后外径超差装不进对应的配合孔位。安装边界上，圆柱的上下两端都做了0.5毫米的倒角，一方面是滚花加工的时候避免边缘崩料，另一方面装配的时候能起到导向作用，不会因为端面的毛刺卡滞在配合孔的入口处。滚花区域的高度没有覆盖整个圆柱面，上下两端各留了2毫米的光滑圆柱段，这部分是和安装孔配合的定位段，公差按h7来做，保证零件安装后不会出现径向晃动，

　　中间的滚花区域刚好是手部握持的高度，大概25毫米，符合成年人手指握持的宽度范围，操作的时候手指刚好能完全覆盖滚花区域，施力的时候不会硌手。另外网纹的交叉角度设计成30度，这个角度是实际加工中最容易实现的，滚花刀走刀的时候不会出现乱纹，同时纹路的深度控制在0.3毫米左右，既不会因为太深积存油污和铁屑，也不会因为太浅起不到防滑作用。这类滚花结构广泛用在各类设备的手动调节部位，比如机床的进给调节旋钮、工装夹具的锁紧螺套、仪器的调节手轮，甚至是民用产品的瓶盖、手柄部位，核心作用就是在不增加额外零件的前提下，通过表面结构的优化提升手动操作的摩擦力，不需要额外包胶或者加装防滑套，金属直接加工成型的结构耐用性更强，在车间多油污、

　　多粉尘的环境下使用寿命比包胶件高很多，也不会出现老化脱落的问题。建模的时候要注意滚花纹路的收尾处理，在滚花区域和光滑段的衔接位置，纹路要逐渐变浅消失，不要出现生硬的台阶，不然不仅加工的时候容易崩刀，使用的时候也容易刮伤操作人员的手部。
