5Ghz双锥型全向无线通讯天线结构设计

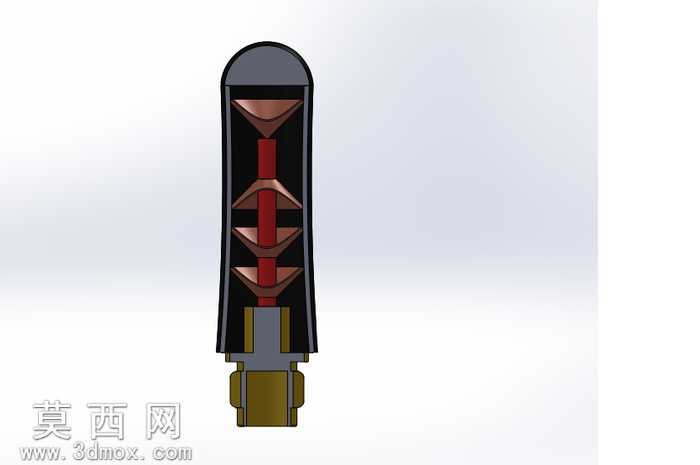

本作品为5Ghz频段双锥型全向天线的三维参数化建模成果，建模过程中严格遵循射频天线的结构设计规范，先通过草图绘制完成天线各部分的截面轮廓定义，采用旋转凸台特征生成天线的主体外罩结构，外罩顶部做圆弧过渡处理，既满足空气动力学的低风阻要求，也避免尖锐棱角带来的结构磕碰损伤，外罩选用哑光黑色工程塑料材质，在三维渲染阶段调整材质的粗糙度、漫反射参数，还原工程塑料的哑光磨砂质感，同时保证材质对射频信号的低损耗穿透特性符合天线工作要求。天线下部的射频连接接头采用六角棱柱结构设计，通过拉伸凸台、倒角特征完成接头的金属基体建模，接头部分赋予黄铜金属材质，调整金属材质的反射率、高光参数，还原黄铜金属的半光泽金属质感，接头与外罩的衔接位置做阶梯限位结构设计，保证装配时的同轴度精度，避免装配偏移带来的射频性能偏差。建模过程中对天线的双锥辐射内部结构做了精准的尺寸匹配，双锥辐射体的锥角、长度参数严格对应5Ghz频段的全向辐射要求，保证天线在水平方向具备360度均匀的信号辐射能力，内部辐射体与下部接头的馈电位置做了同轴衔接结构设计，保证馈电传输的阻抗连续性，降低信号传输过程中的回波损耗。渲染阶段采用柔和的影棚环境光，搭配定向补光突出天线外罩的轮廓线条与金属接头的质感细节，通过正交视角与透视视角结合的渲染输出，完整展示天线的整体外观、装配结构与细节特征。整体设计兼顾了射频性能要求与结构装配的实用性，结构简洁紧凑，可直接用于通讯设备的天线选型参考、结构装配干涉检查以及产品开模前的结构验证，能够适配各类需要5Ghz频段无线通讯功能的电子设备安装需求。
