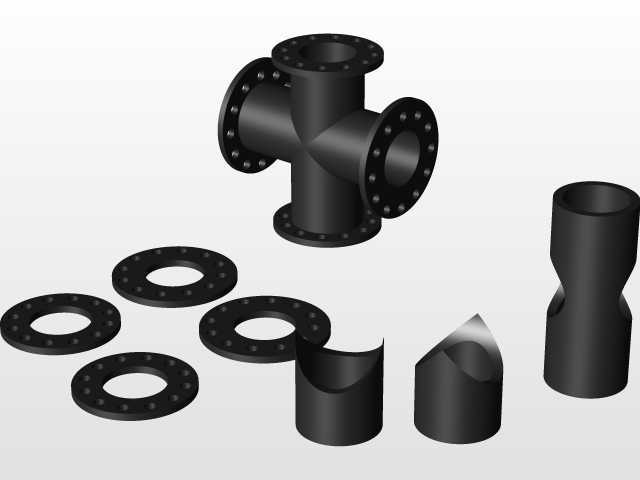

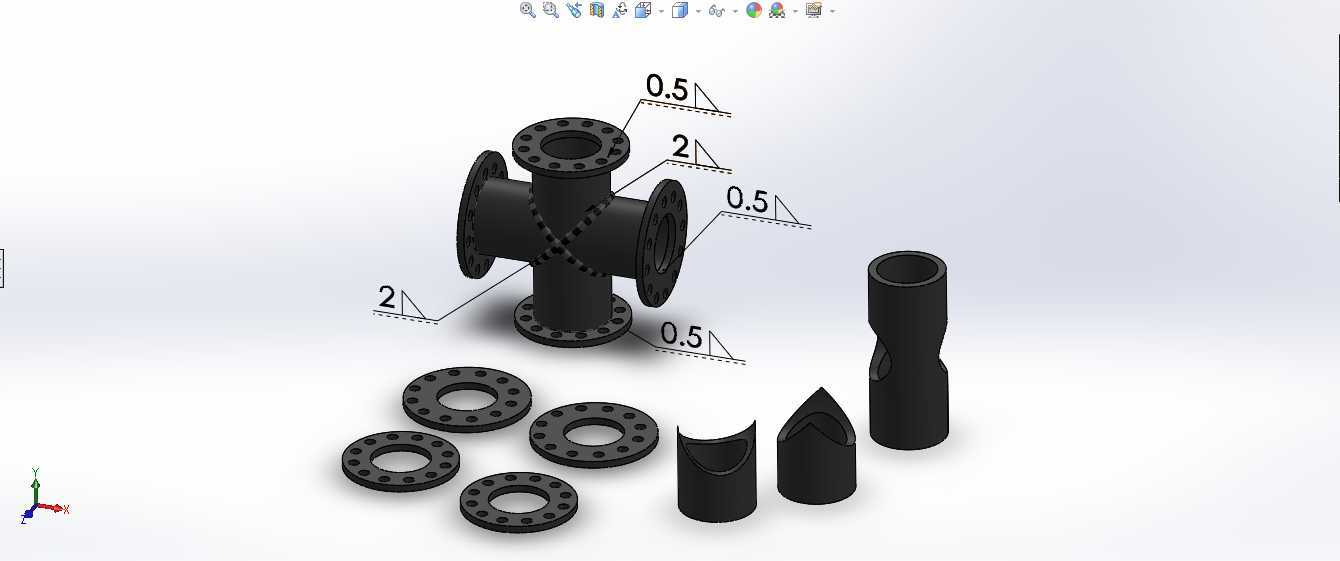

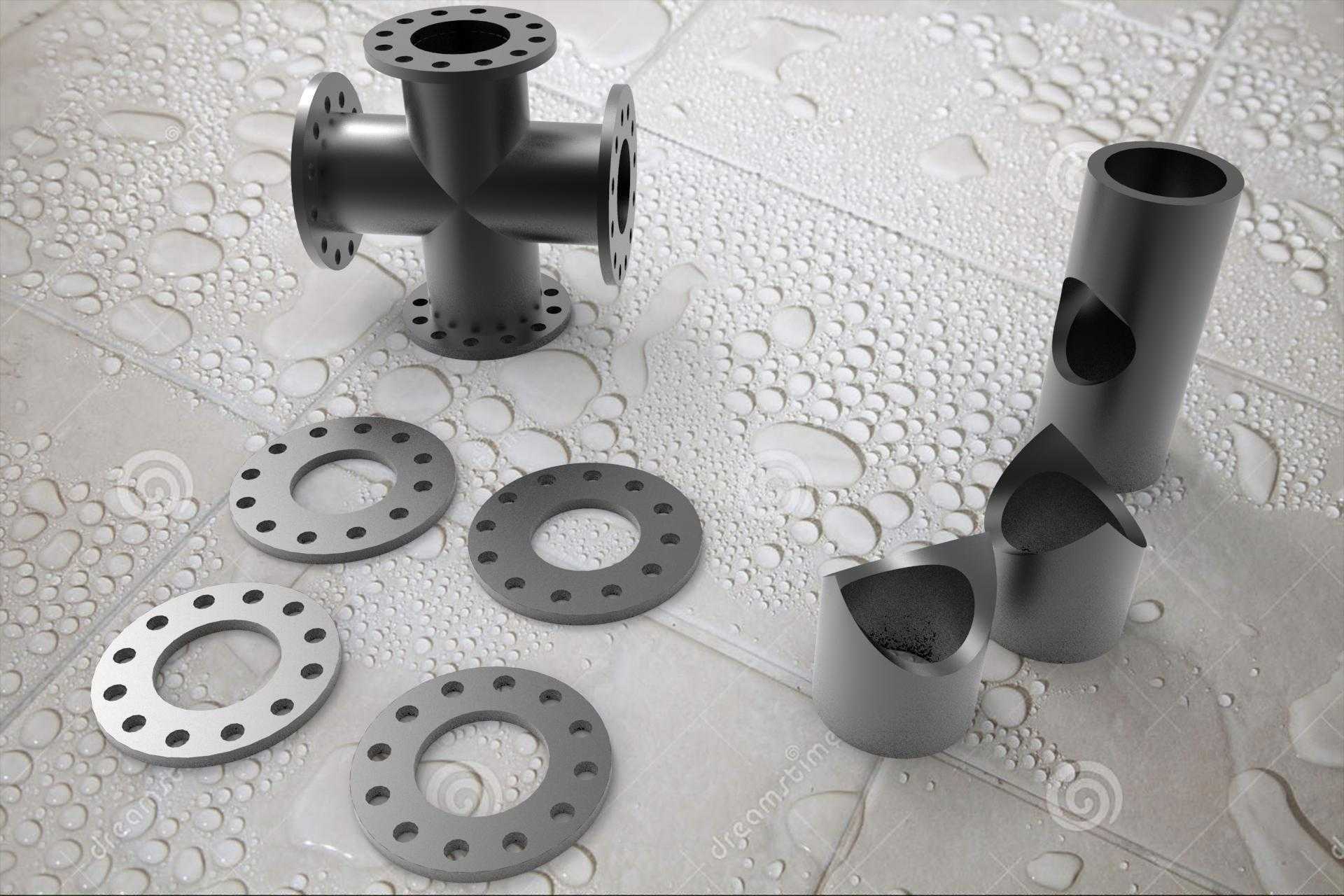

十字交叉法兰焊接管路连接件结构

　　这类十字交叉法兰焊接件，主要应用在多通路流体输送管网的节点位置，常见于化工介质输送、市政给排水、暖通循环管路、工业制程流体分配等场景，作为管路系统中四路管线交汇的核心转接部件，承担着不同方向管路的连通、介质分流与合流的功能，同时依靠法兰连接结构保障节点处的密封性能与连接强度，避免管路运行过程中出现介质泄漏、连接松脱的问题。从结构设计逻辑来看，该部件采用十字正交的主管路布局，四个连接端均采用标准法兰盘结构，法兰盘上均匀分布螺栓过孔，安装时可通过螺栓紧固件与对应管路端的法兰进行锁紧，配合密封垫片实现端面密封，相比螺纹连接、承插连接的结构，法兰连接的形式更适配中高压管路的使用场景，后期维护拆解也更为便捷，

　　无需对管路进行大范围切割即可完成节点部件的更换。设计过程中首先要确定正交主管的通径参数，保证四个方向的管路通径匹配对应管线的流量要求，避免通径突变造成的介质流阻增大、局部紊流问题，法兰盘的尺寸参数完全匹配对应压力等级的法兰标准，螺栓孔的分布圆直径、孔位数量、孔径大小都严格遵循通用管路法兰的安装规范，确保现场安装时可以和同规格的管线法兰直接适配，无需二次加工。焊接结构的设计上，法兰盘与中心十字筒体的连接位置采用全焊透结构，焊接坡口根据筒体壁厚做对应设计，保障焊接位置的结构强度可以承受管路运行时的内压冲击、管路振动带来的交变载荷，避免长期运行后焊道位置出现开裂泄漏。配套的法兰垫片采用适配不同介质的材质选型，针对腐蚀性介质、高温介质、

　　普通水介质都有对应的密封件适配空间。安装边界方面，该部件的安装预留空间需要覆盖四个方向法兰的螺栓操作空间，法兰外侧需要预留足够的扳手操作距离，方便现场施工时完成螺栓的锁紧作业，同时十字正交的结构要求安装时四个方向的管路同轴度控制在允许偏差范围内，避免强行对接造成的法兰面密封失效、结构附加应力过大的问题。实际选型应用时，需要根据管路的设计压力、输送介质特性、工作温度范围匹配对应的筒体壁厚与法兰压力等级，确保整个节点部件的强度冗余满足管路系统的全周期运行要求，这类结构相比铸造一体的十字通件，焊接结构的生产周期更短，针对非标准通径、特殊压力要求的场景适配性更强，可根据实际项目需求快速调整尺寸参数完成定制化生产。
