双管板焊接连接组件结构设计

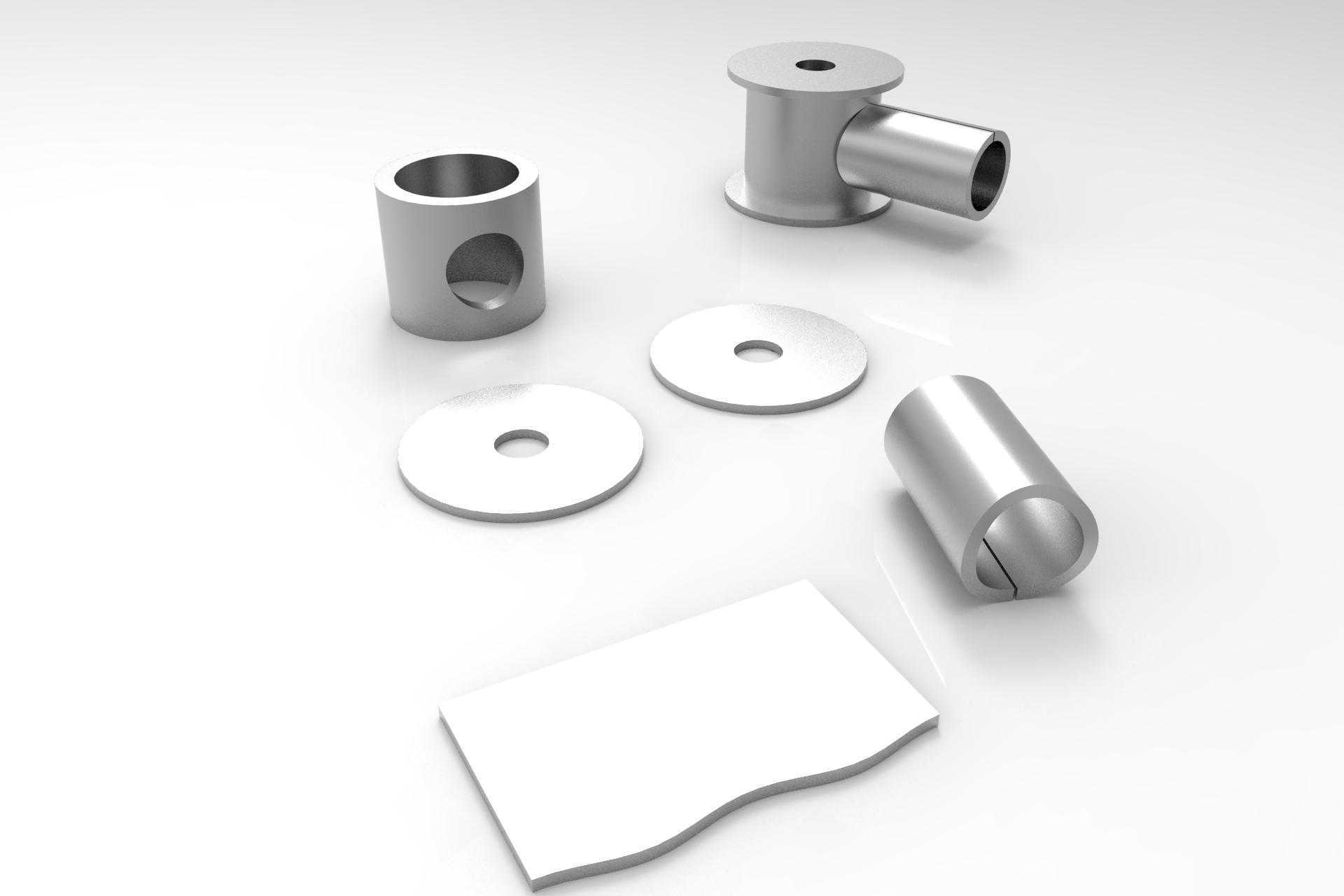

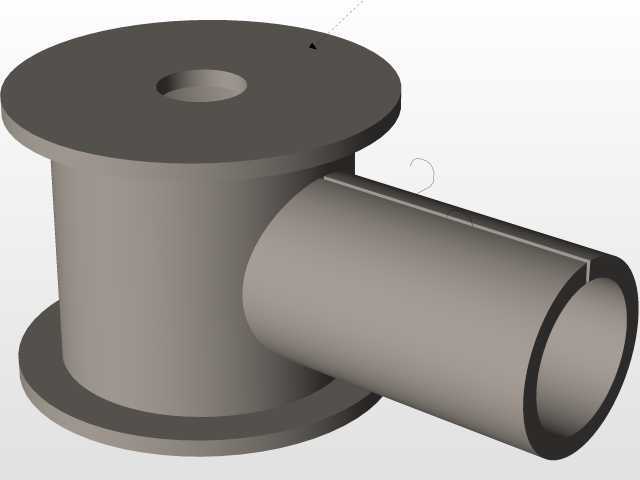

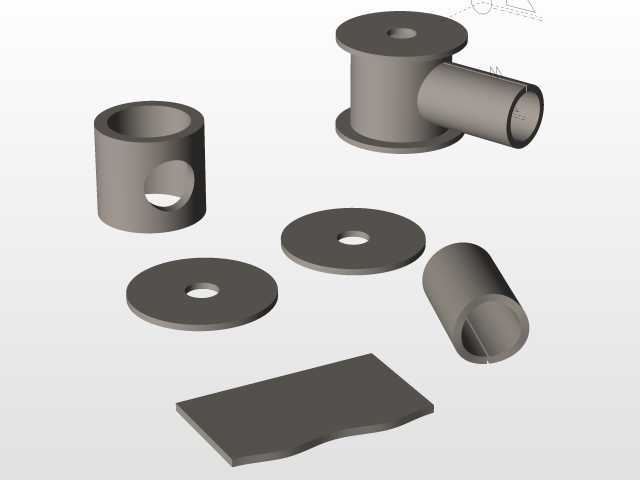

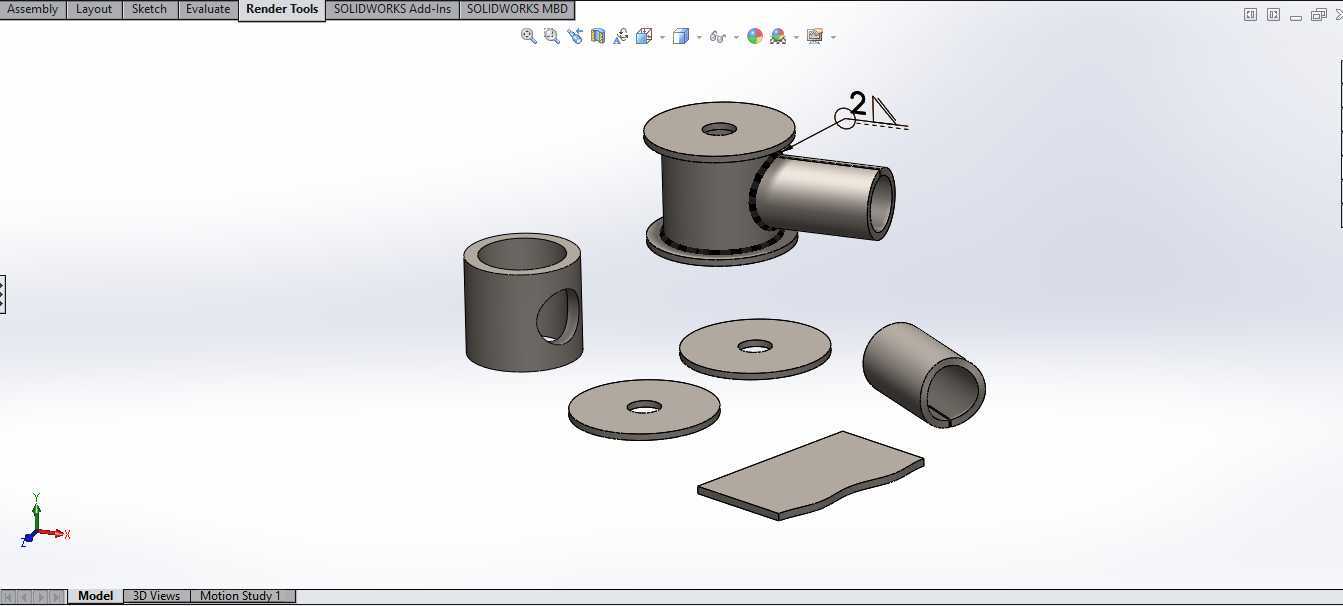

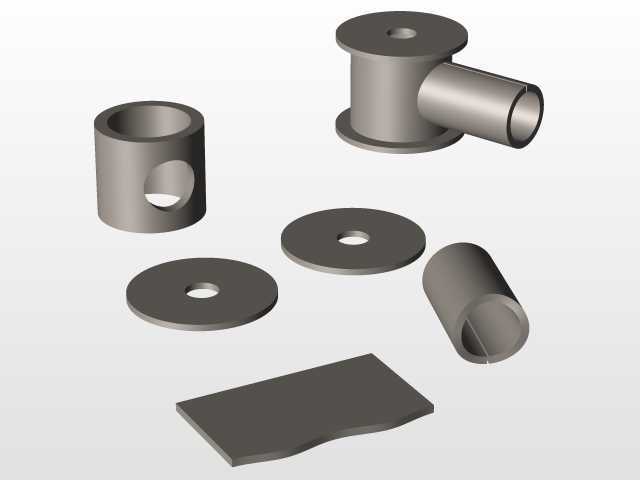

　　这类双管板焊接组件主要应用在管壳式换热设备、流体输送管路的介质隔离工况中，核心作用是实现不同压力、不同属性介质的腔室分隔，避免两种介质在管板位置发生串漏，尤其适用于换热介质存在腐蚀性、或是冷热侧压差较大的工业管路系统，在化工换热机组、制药纯化水输送管网、制冷系统冷媒管路中都有广泛的适配场景。从结构组成来看，整套构件包含带侧孔的筒体基座、带颈焊接接头、密封垫片、开缝筒体段以及端封板几个部分，各零件之间采用焊缝连接形成刚性整体，其中带侧孔的筒体作为主承载基体，侧壁开孔位置与横向接管的对接处采用全焊透角接接头，保证连接位置的强度与密封性能，横向接管端部的法兰盘结构用于和外部管路实现法兰对接，法兰盘上的通孔匹配对应规格的螺栓紧固需求。

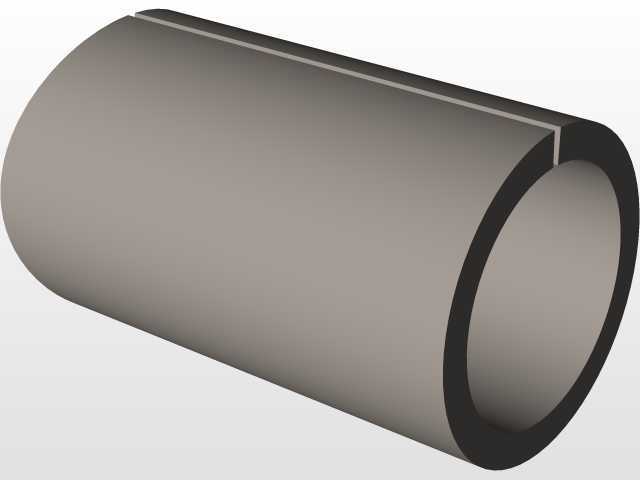

　　设计过程中首先需要确定两侧管板的间距，这个尺寸需要预留足够的焊接操作空间，同时要满足管程与壳程介质的流道长度要求，避免介质在腔室内形成流动死区；密封垫片的内外径尺寸需要匹配筒体的内外径公差，垫片厚度根据密封面的平面度要求选取，保证装配后垫片压缩量处于合理区间，既不会因为压缩量过大导致垫片碎裂，也不会因为压缩量不足出现密封失效。开缝筒体段的开槽结构是为了适配安装过程中的公差补偿，在对接不同轴度存在微小偏差的管路时，开槽位置可以产生微量弹性变形，抵消装配应力，避免焊缝位置在设备运行过程中因为交变热应力产生开裂。端封板的弧形边缘是为了匹配外部壳体的内壁弧度，安装时封板边缘与壳体内壁采用密封焊固定，形成独立的隔离腔室。安装边界上，

　　主筒体的轴向长度需要匹配设备壳体的内部安装空间，横向接管的伸出长度需要满足外部法兰连接的操作空间，法兰盘的外径尺寸不能超过周边管路的最小安装间隙，各焊接位置的焊脚高度需要根据筒体壁厚计算确定，保证焊缝强度不低于母材强度的90%，同时要控制焊接变形量，避免焊后筒体圆度超差影响后续管路穿装。实际选型应用时，需要根据管路的设计压力、工作温度确定各零件的材质，常温低压工况可采用普通碳素结构钢，高温腐蚀工况则需要匹配对应的不锈钢或合金材质，垫片材质也需要根据介质属性选择耐温耐腐的对应牌号。
