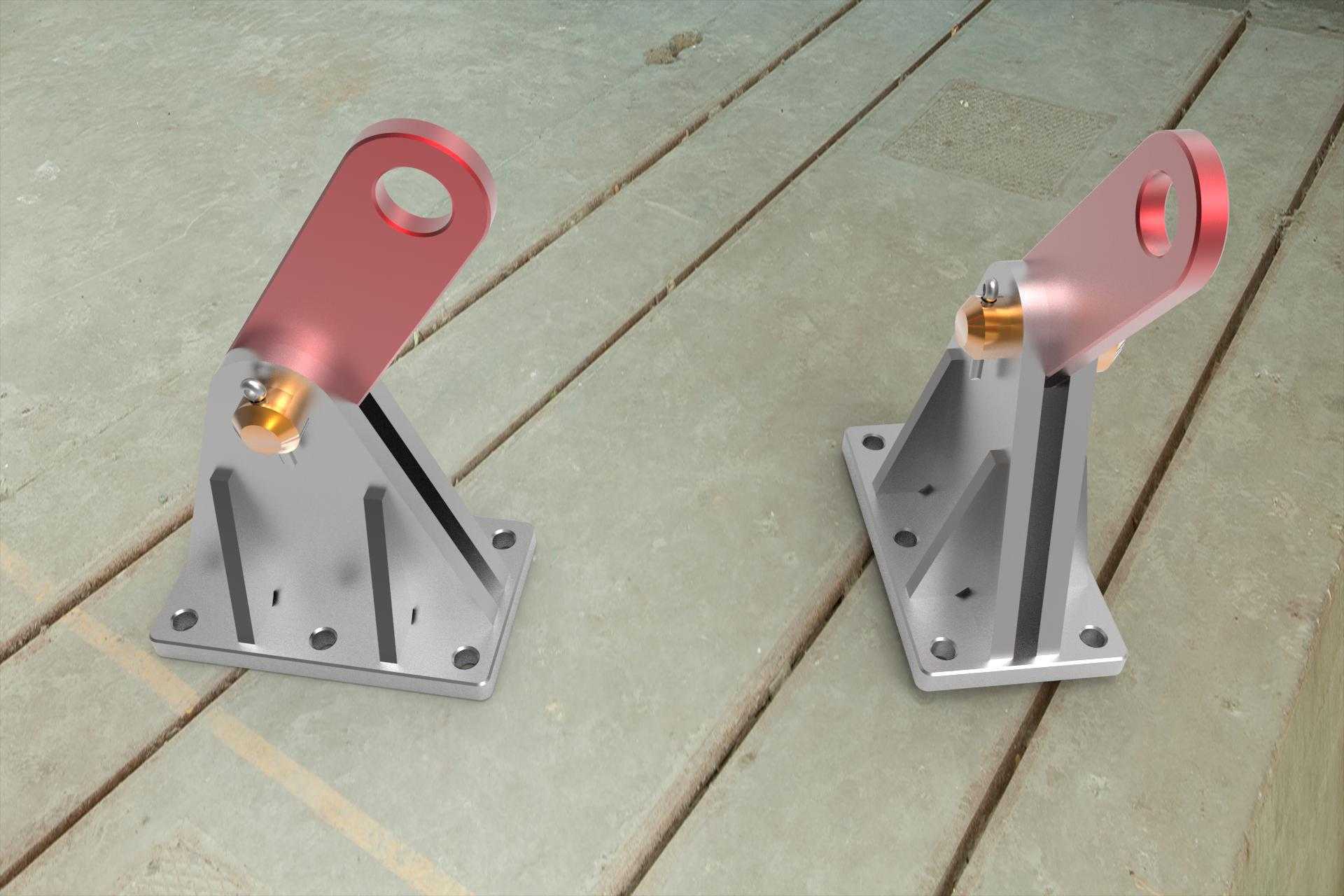

工业设备铰接式焊接支撑固定支架结构

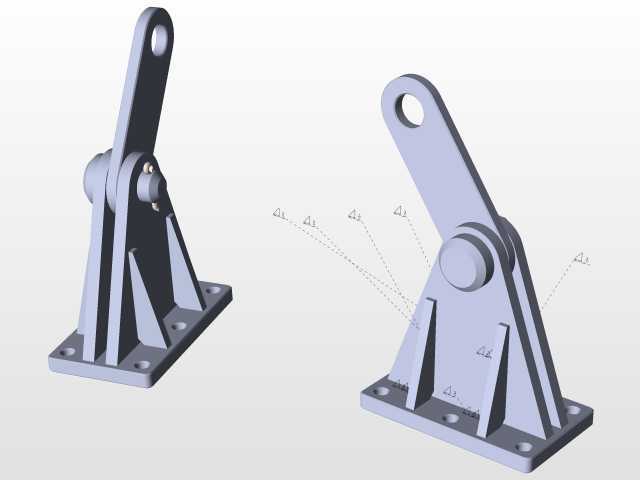

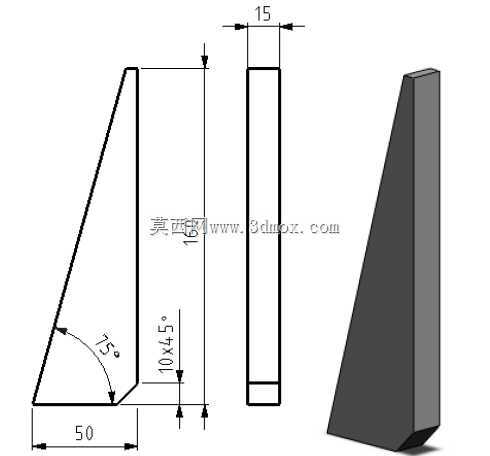

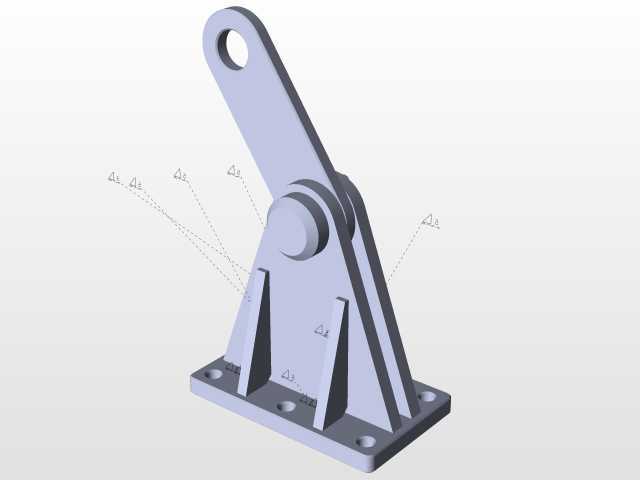

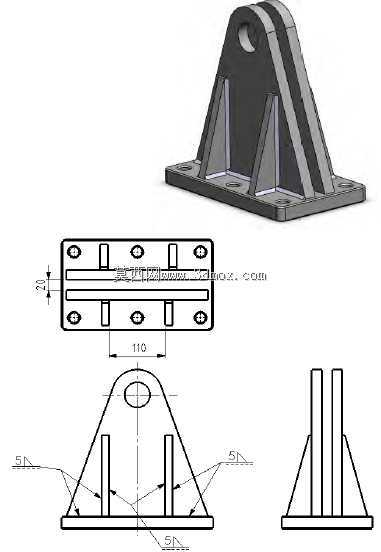

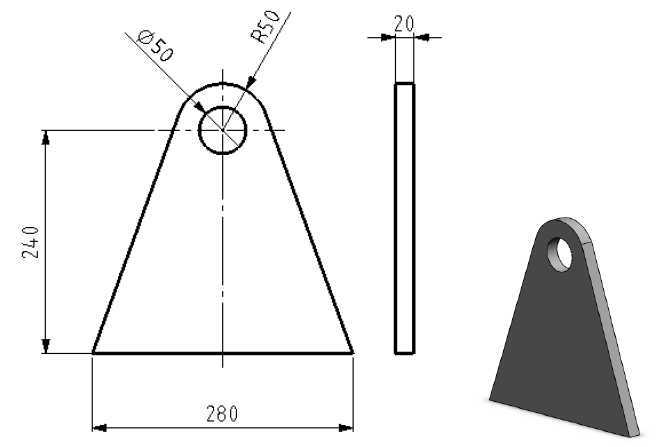

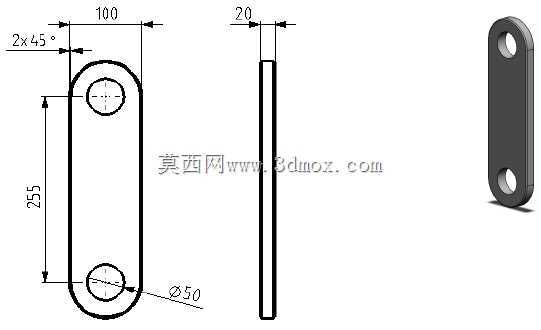

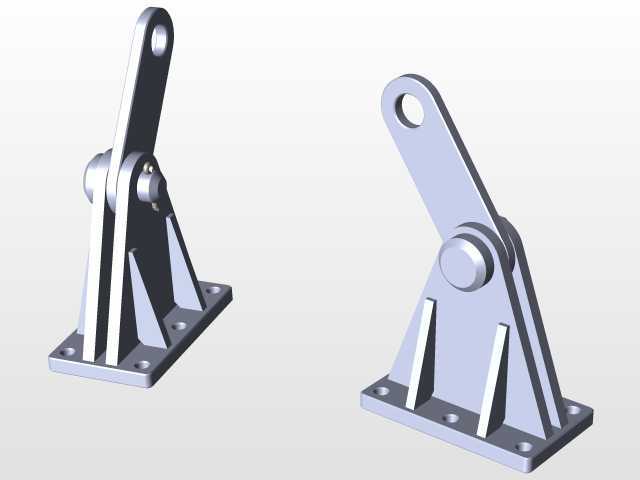

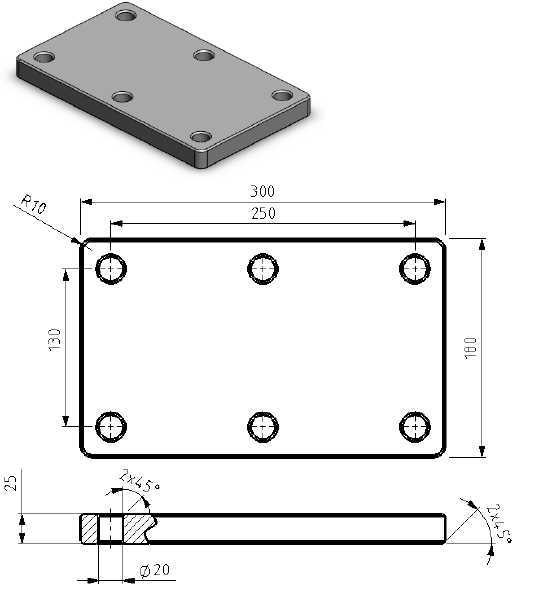

　　这类焊接支架多用于工业生产线、重型设备机架的铰接点位支撑场景，常见于输送线张紧机构、工装夹具翻转工位、小型液压执行件的端部固定位置，承担载荷传递、铰接转动约束、安装基准定位的核心作用。从结构设计逻辑来看，底座采用方形法兰式安装板，四个角位预留沉头安装孔，可直接通过螺栓固定在设备机架的安装平面上，安装时需保证底座贴合面的平面度公差不超过0.1mm，避免安装后支架出现附加内应力。立板与底座之间采用三角加强筋焊接结构，筋板沿载荷受力方向对称布置，可有效抵消铰接点受载时产生的倾覆力矩，避免立板根部出现焊接疲劳开裂的问题，筋板与立板、底座的焊缝采用连续角焊缝，焊后需做去应力处理，减少长期受载下的焊接变形量。上部的铰接耳板采用单耳式结构，

　　耳孔内预留铜套安装位，可配套自润滑铜套实现与配套销轴的转动配合，耳板与立板之间通过焊接固定，耳孔的同轴度、与底座安装面的垂直度是加工过程中需要重点控制的形位公差，直接影响后续铰接部件的转动顺畅度，避免出现卡滞、偏磨的问题。实际选型应用时，需要根据铰接点位的额定载荷、摆角范围确定耳板厚度、销轴直径以及底座安装孔的孔位间距，安装边界上要预留足够的摆动空间，避免支架周边的管线、结构件与摆动的耳板产生运动干涉。这类支架的焊接工艺优先采用气体保护焊，焊接完成后需要对焊缝进行打磨处理，去除焊渣、焊瘤，外露表面可根据使用场景做镀锌或者喷塑处理，提升车间潮湿环境下的防锈能力。在设备维护环节，需要定期检查耳孔铜套的磨损量、焊缝是否出现开裂、

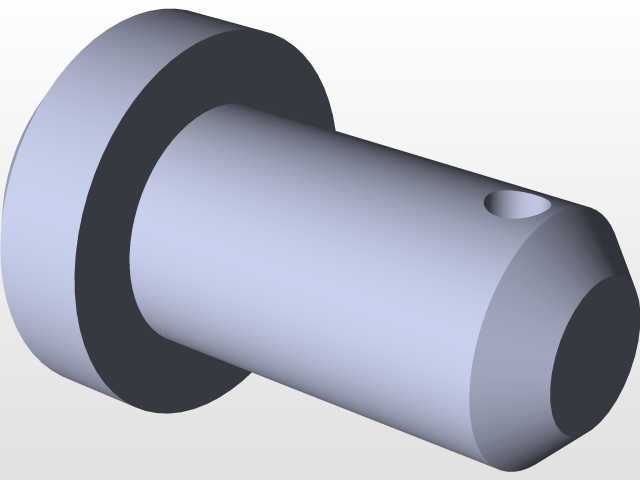

　　安装螺栓是否松动，尤其是在有冲击载荷的工位上，要适当缩短检查周期，避免支架失效引发设备故障。从建模逻辑上，这类构件需要先确定安装基准面的坐标，再依次绘制底座、立板、加强筋、铰接耳板的特征，焊接坡口的细节可根据实际工艺要求做简化处理，装配时要保证销轴与耳孔的配合间隙符合转动副的设计要求，预留合适的润滑通道，方便后续运维时加注润滑脂。
