直径5.3mm防滚翻Rop钢丝结构设计

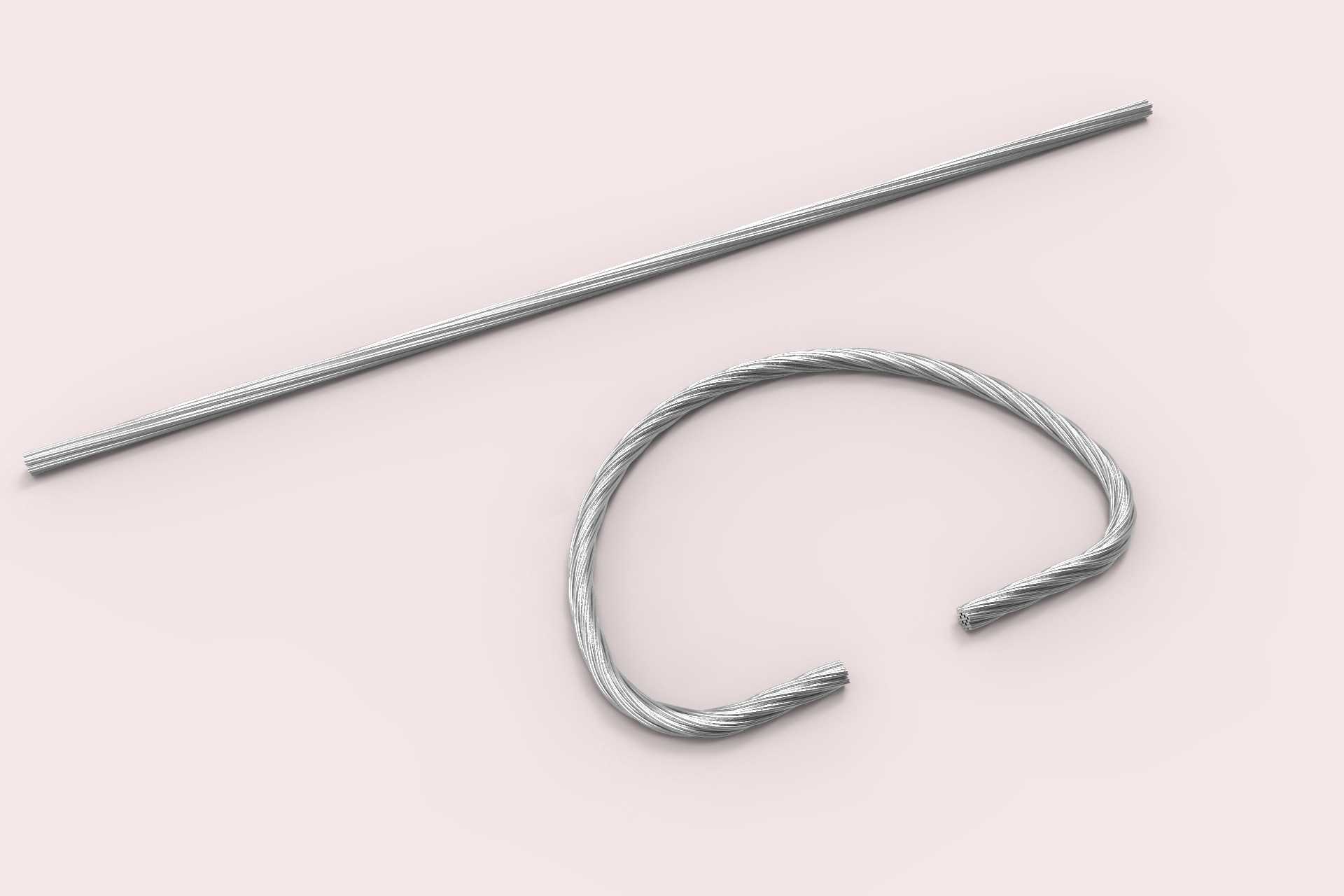

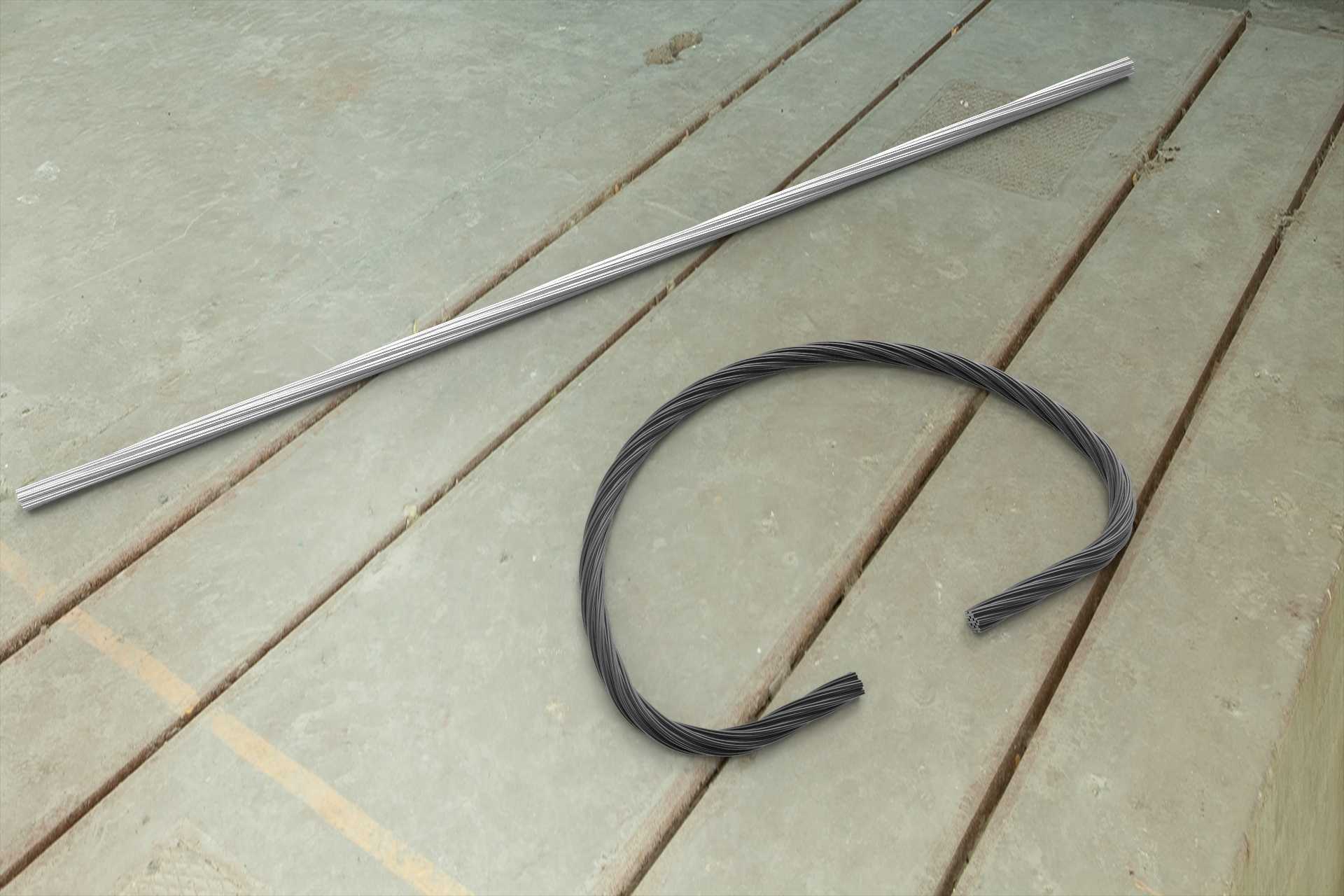

　　在起重吊装、索道运输、矿井提升、工程机械安全防护等场景中，这类小直径捻制钢丝是承担载荷、传递拉力、提供防滚翻约束的核心受力构件，本次设计的直径5.3mmRop钢丝，核心定位是适配中轻载工况下的防滚翻约束需求，常见于小型起重设备的防摇限位、索道吊具的防扭转配套、轻型工程机械的安全拉索等场景。从结构设计逻辑来看，该钢丝采用多股细钢丝捻制而成，捻向经过反复校核，既保证了足够的轴向抗拉强度，又能在受拉过程中抵消自身扭转应力，避免使用过程中出现打卷、松股的问题，直段钢丝与盘绕形态的展示，也对应了实际使用中两种常见的安装状态：直段多用于直线张紧的固定拉索场景，盘绕段则适配需要一定弯曲余量、随设备动作产生小幅形变的活动连接场景。外形尺寸上，

　　成品钢丝的公称直径严格控制在5.3mm，截面圆度公差控制在0.02mm以内，保证穿装配套的锁扣、接头时配合顺畅，不会出现卡滞或间隙过大导致的压接不牢问题；直段构件的直线度每米误差不超过1mm，避免安装后出现侧向弯曲带来的附加应力。安装边界方面，设计时充分考虑了配套接头的压接余量，钢丝端部预留的压接长度不小于3倍直径，保证压接后的拉脱力达到钢丝破断拉力的90%以上；盘绕状态下的最小弯曲半径不小于钢丝直径的15倍，防止过度弯曲导致钢丝内部出现断丝、应力集中的问题，大幅提升构件的疲劳寿命。从功能特性来看，该钢丝经过表面处理后具备一定的防锈能力，适配户外、潮湿矿井等复杂工况，捻制结构带来的柔韧性让它在承受冲击载荷时能通过微小的形变吸收能量，

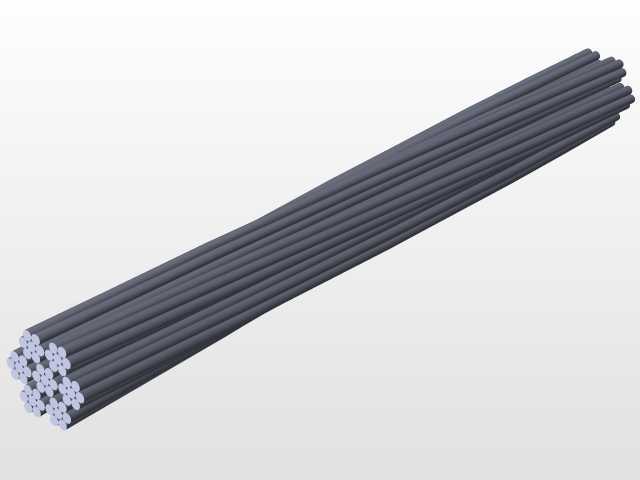

　　不会像等直径实心钢杆那样受冲击后直接断裂，防滚翻的核心功能体现在，当配套的吊具、运动构件出现侧向倾斜、滚转趋势时，张紧的钢丝能提供反向约束拉力，限制构件的滚转角度，避免出现倾覆、脱轨的安全事故。在三维建模过程中，严格还原了钢丝捻制的螺旋升角、每股钢丝的直径配比，保证模型的力学仿真结果和实际物理特性一致，方便结构设计人员直接调用模型进行配套设备的干涉检查、受力仿真，不需要再对模型进行二次修整，直段与盘绕两种形态的建模，也覆盖了不同安装场景下的装配需求，设计人员可以根据实际安装路径直接截取对应长度的模型段，快速完成整机的装配设计。
