重载型多辊滚动承载滑动导向组件

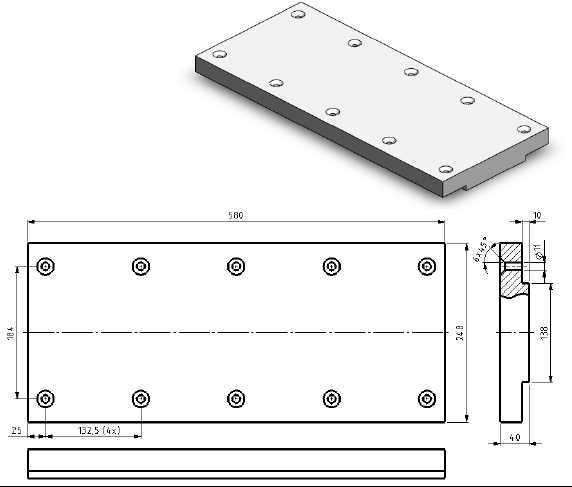

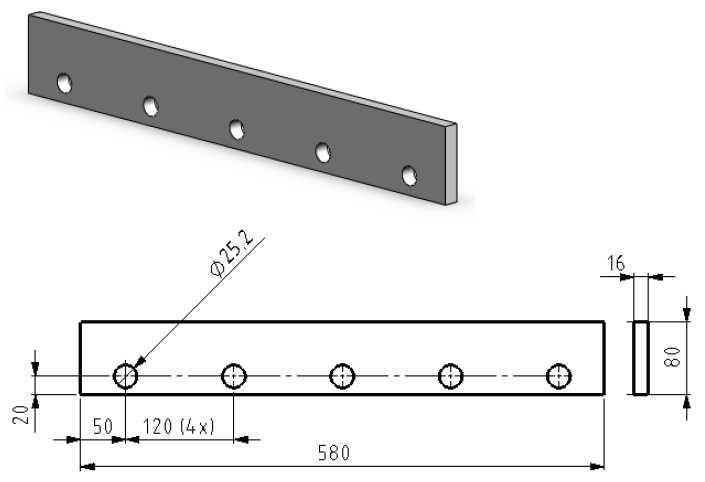

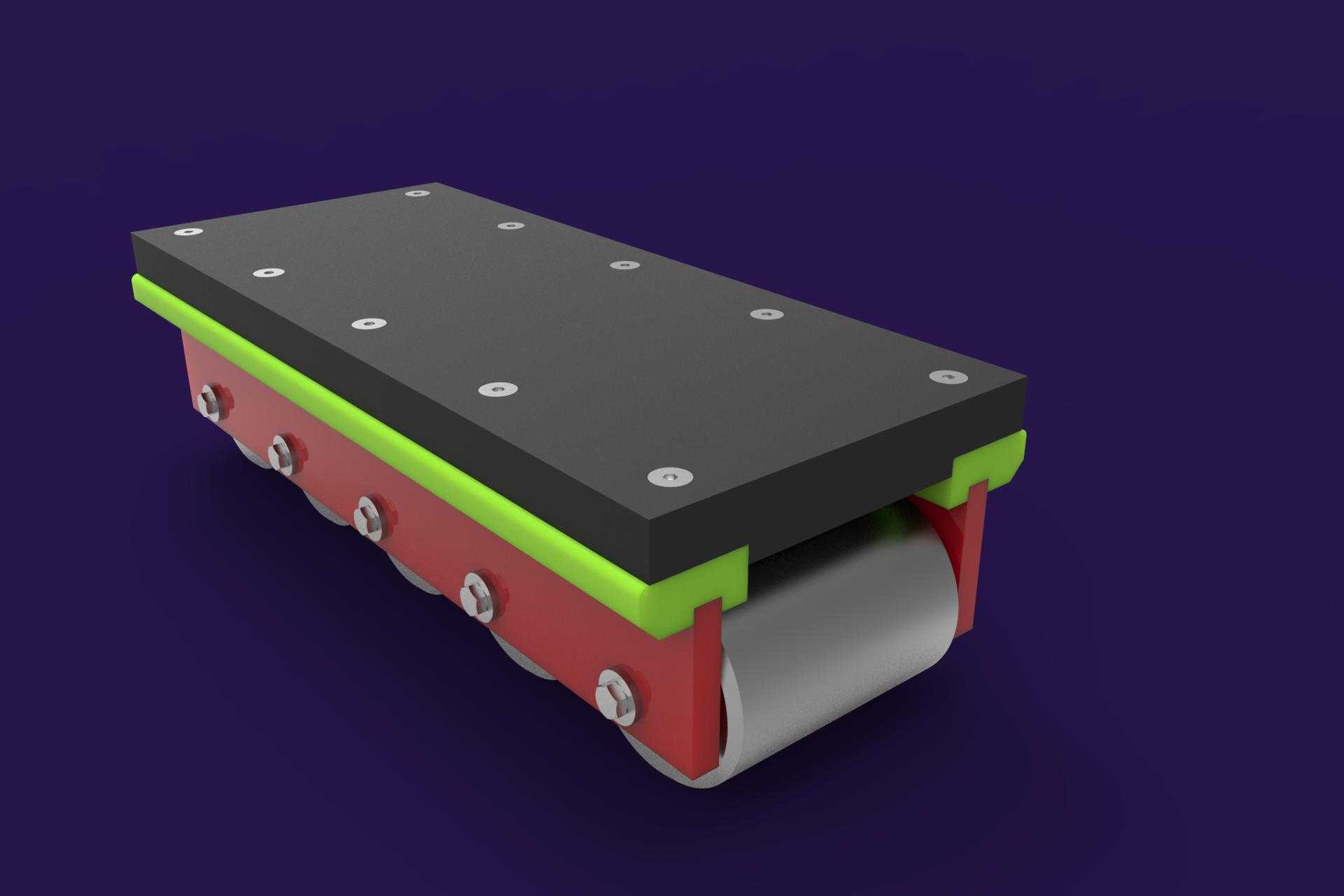

　　这类滚动承载组件常被用在重载平移工位的导向支撑环节，比如重型工装板的线性输送、大型模具的抽拉导向、仓储重型货架的抽拉层板支撑，还有自动化生产线里重载工件的短距离平移工位，相比普通滑动摩擦的导向结构，它的滚动摩擦阻力能降低七成以上，推动重载工件时不需要太大的驱动力，也不会因为长期滑动摩擦出现接触面拉伤、卡滞的问题。从结构设计来看，组件上方是带均布安装孔的承载安装板，安装孔的位置做了沉台处理，锁紧螺丝后螺丝头不会突出板面，保证承载面完全平整，不会和上方安装的工件、工装板出现干涉。承载板下方两侧做了限位挡边，刚好卡在辊子支架的两侧，避免承载板横向窜动脱开，中间的辊子支架采用分体式装配结构，两侧的红色支架通过螺栓锁紧固定，

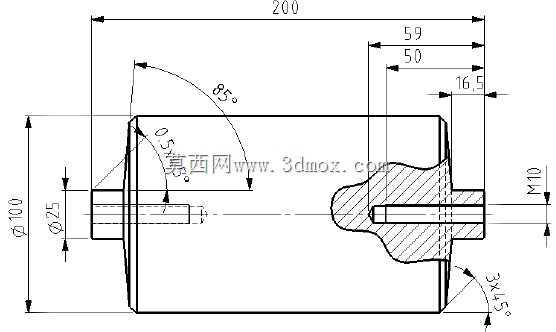

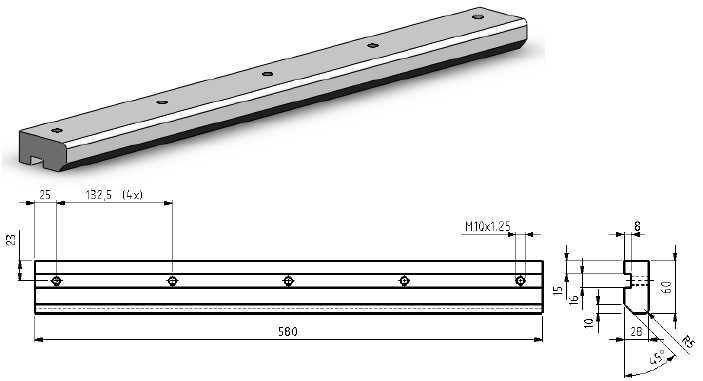

　　辊子的安装轴直接卡在支架的定位槽里，不需要额外做轴端锁紧结构，装配的时候直接把辊子卡入槽位再锁紧两侧支架就行，后期维护更换辊子也不需要完全拆解整个组件，只需要松开对应位置的螺栓就能抽出辊子更换。辊子采用圆柱形实心结构，和承载板的下表面是线接触，相比点接触的滚珠结构，接触面积更大，单位面积承受的压强更小，能承载更大的重量，不会因为局部压强过大出现辊子变形、承载板压痕的问题。组件两侧的绿色缓冲挡条是嵌在支架边缘的，一方面能在组件运行到行程端点时起到硬限位缓冲的作用，避免金属支架直接碰撞产生噪音和磕碰损伤，另一方面也能阻挡外界的灰尘、切屑进入辊子的滚动接触面，避免杂物卡滞辊子影响滚动顺畅度。安装的时候需要注意，

　　组件的安装基准面是支架的下表面，需要保证安装基面的平面度误差不超过0.1mm每米，不然会出现部分辊子悬空不受力，剩下的辊子负载过大提前磨损的问题；承载板上方的安装孔间距是按照标准工业工装板的安装孔位设计的，不需要额外打孔就能直接适配常规尺寸的工装板、模具底板。这类组件的行程可以根据实际使用需求拼接延长，单段组件的长度固定，多段拼接时只需要保证对接处的支架端面齐平，辊子的顶面高度差控制在0.05mm以内，就不会出现承载板经过对接处时的卡顿、跳动问题。日常使用时不需要额外添加润滑油，辊子和承载板的接触面做了硬化处理，耐磨性能优异，长期使用也不会出现明显的磨损量，适合用在不需要频繁维护的工业工位上，相比直线导轨加滑块的导向结构，它的成本更低，承载能力更强，对安装环境的要求也更低，即使有少量灰尘、切屑落在接触面上，也不会像滚珠导轨那样容易出现卡滞问题，在车间恶劣工况下的适配性更好。
