可补偿径向角向偏差万向联轴器结构

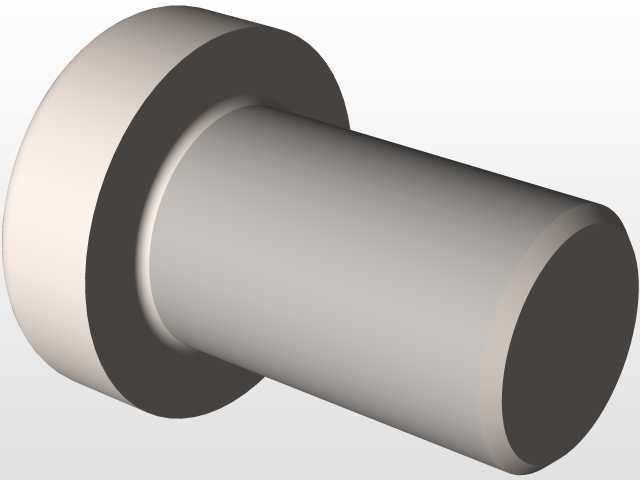

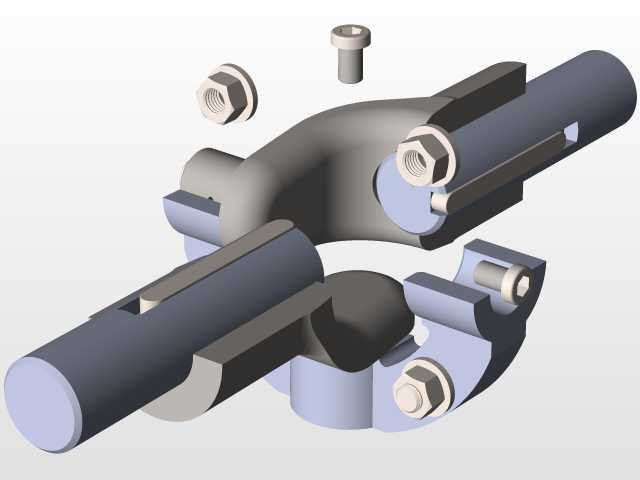

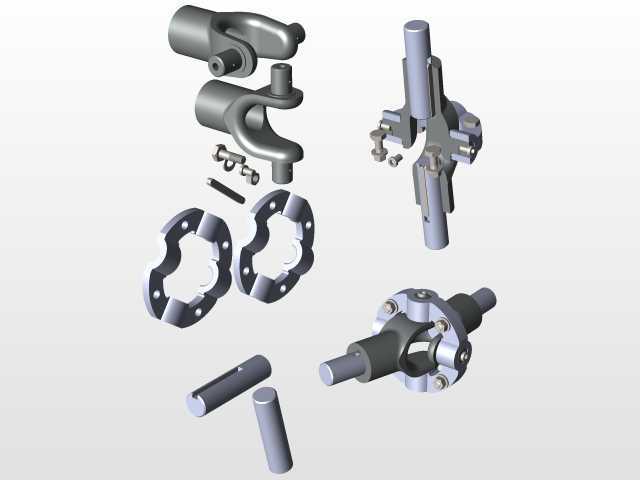

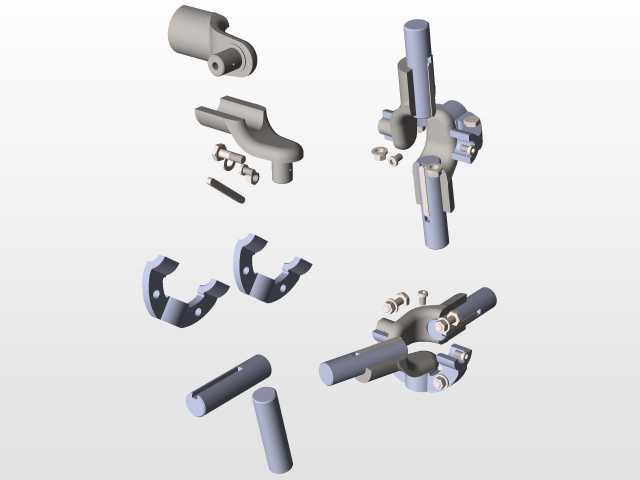

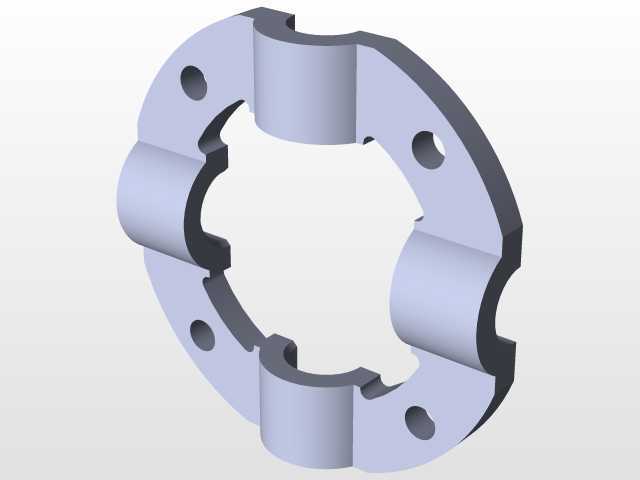

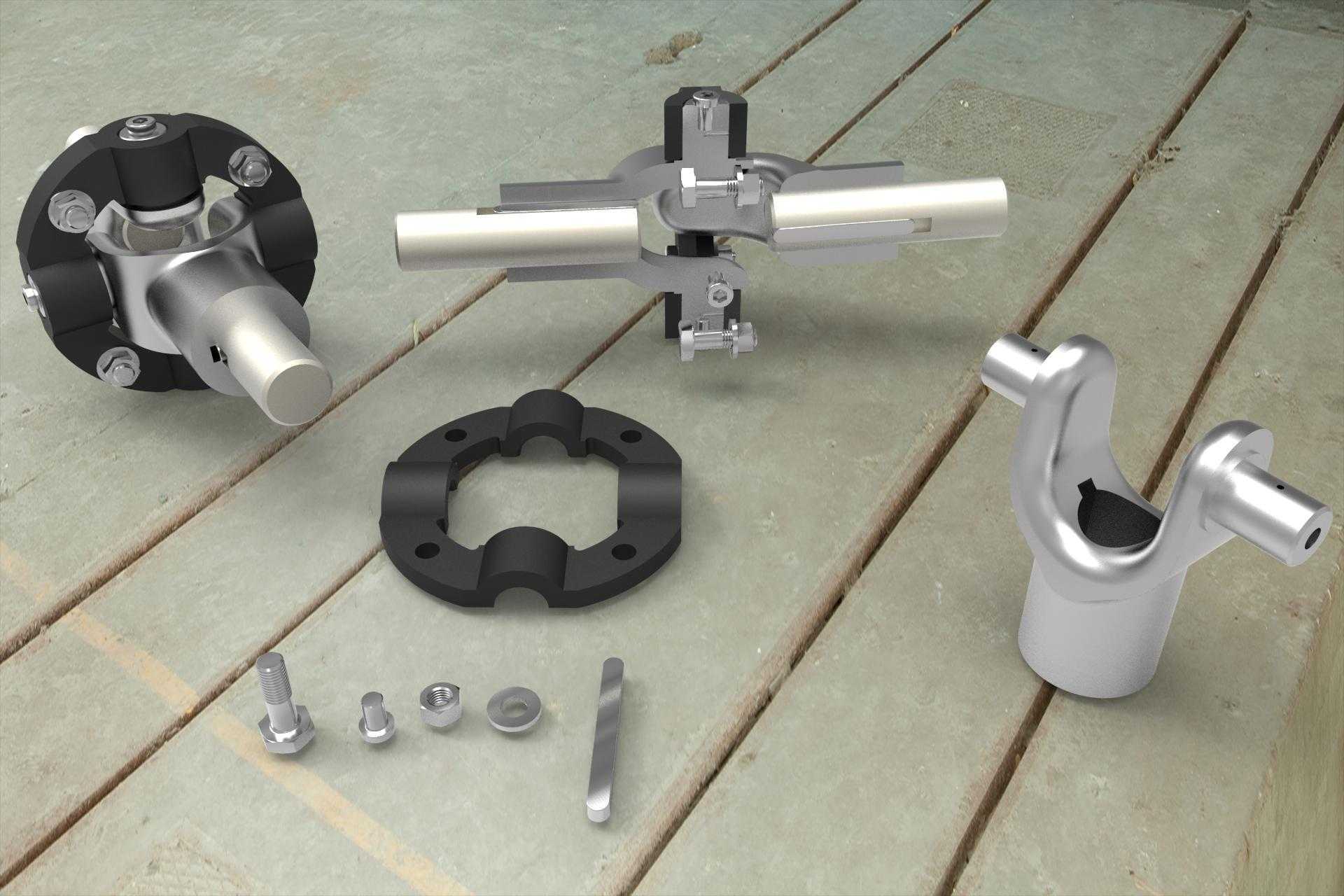

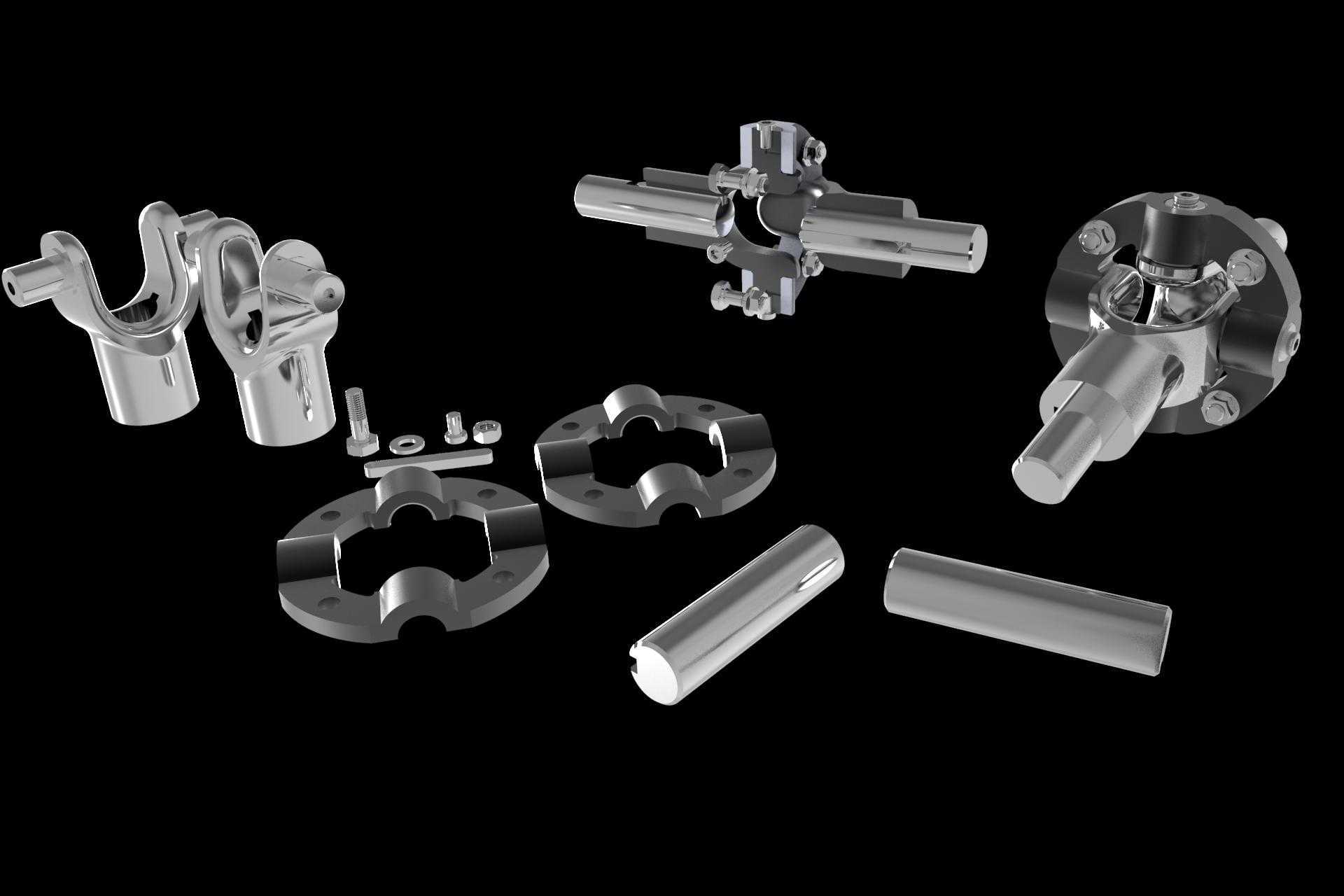

　　在各类需要跨轴系传递扭矩的工业传动场景中，这类带弹性缓冲结构的万向联轴器，常被用于两轴存在安装同轴度偏差、运行中出现径向或角向位移的传动链路里，比如轻工输送线的动力接驳段、小型机床的进给传动端、农用机械的动力输出衔接部位，都能看到这类结构的实际应用。它的核心作用是在两轴无法保证严格对中的工况下，稳定传递旋转扭矩，同时缓冲传动过程中的小幅冲击，避免硬连接带来的轴系憋劲、轴承额外磨损问题。从结构设计来看，这套总成拆分后包含十字节叉主体、弹性缓冲垫、连接销轴、锁紧紧固件、轴端固定键等多个独立零件，十字轴的铰接结构是实现角向补偿的核心，两侧的叉形接头分别对接主动轴与从动轴，中间的黑色弹性垫采用耐磨橡胶复合材质，嵌装在金属连接法兰之间，

　　既可以吸收传动过程中的扭转振动，也能补偿一定范围内的径向偏移，相比刚性联轴器，它的安装容错率更高，不需要在装配时反复调校轴系同轴度到极高精度，能大幅缩短现场设备的装配调试周期。设计时需要重点关注几个安装边界参数：首先是两端轴孔的配合公差，通常采用H7/k6的过渡配合，配套的平键尺寸要匹配轴径的键槽规格，保证扭矩传递时不会出现键侧松动；其次是铰接部位的销轴锁紧结构，采用开槽螺母配合开口销的防松形式，避免设备长期正反转切换时销轴脱出；弹性垫的安装压缩量要控制在合理区间，过松会导致传动回程间隙过大，过紧则会失去缓冲补偿能力，加速橡胶垫的老化失效。实际选型应用时，要根据传递的额定扭矩、工作转速、两轴最大允许偏角来匹配对应规格，

　　这类带弹性缓冲的万向联轴器，相比传统十字轴式刚性万向节，更适合中低速、有小幅冲击载荷的传动场景，它的整体外形尺寸紧凑，不需要额外预留过大的安装空间，法兰连接端的螺栓孔采用等距分布设计，适配常规的安装孔位标准，轴端的固定方式同时支持键连接加顶丝锁紧，能适配不同直径的动力输出轴，在一些需要频繁拆装维护的传动工位，这种拆分式结构也能快速更换易损的弹性垫和销轴，不需要整体拆卸两端的轴系部件，大幅降低后期运维的工作量。建模过程中要注意各铰接部件的运动间隙配合，十字轴与叉形接头的轴套之间要预留合理的转动间隙，避免运动仿真时出现干涉，弹性垫的安装卡槽要和金属法兰的凸台完全贴合，保证装配后整体的同轴度偏差控制在允许范围内。
