壁挂式管夹支撑承重安装组件

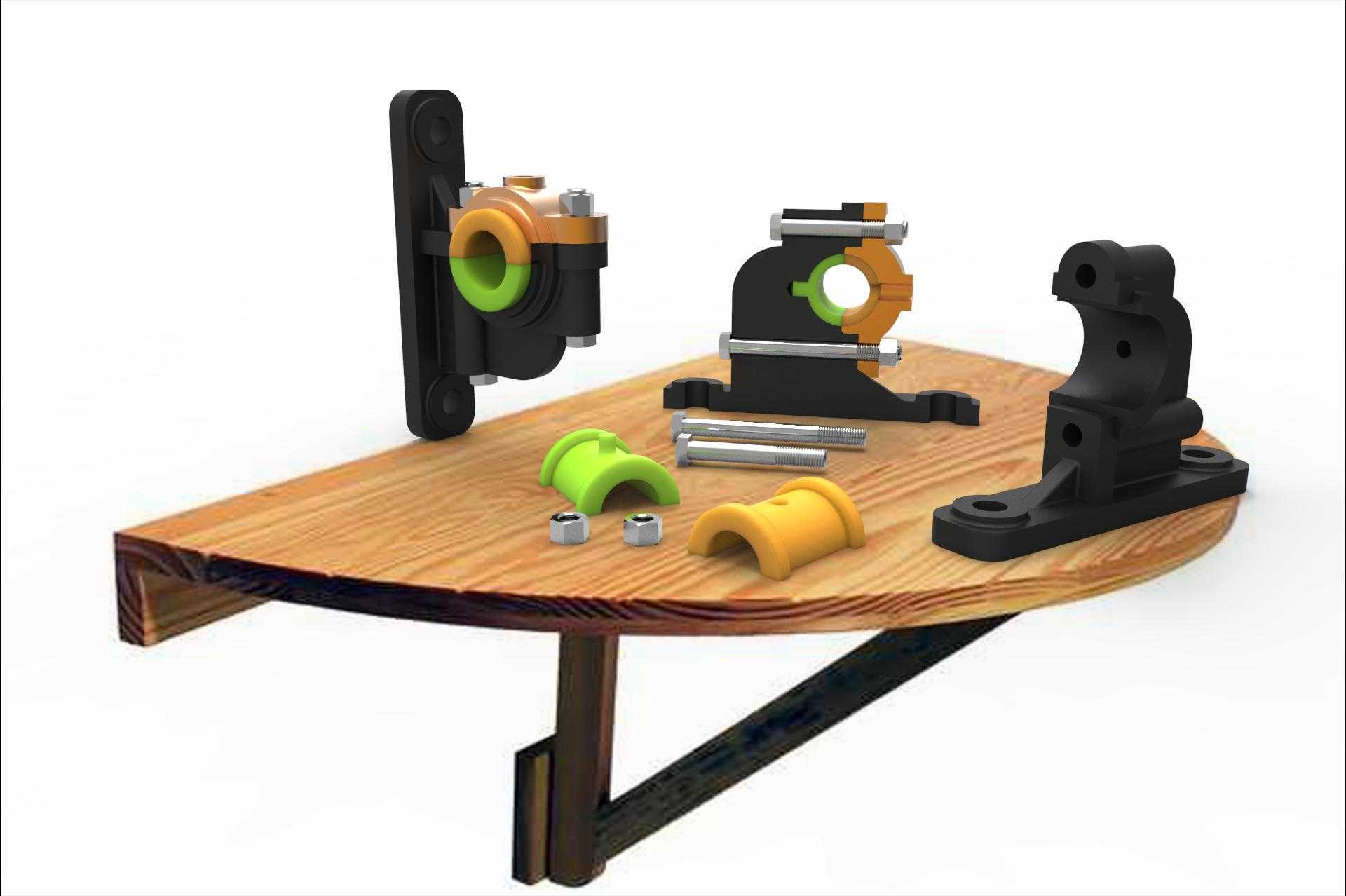

　　这套壁挂式管夹支撑组件主要用于工业现场、民用装修场景中的管路沿墙固定作业，可适配不同外径的水、气、油类介质管路，在墙面与管路之间形成稳定的承重支撑结构，避免管路因自重、介质流动振动出现移位、接口松脱问题。从结构设计来看，整套组件拆分了墙面固定座、管夹主体、锁紧压盖、紧固件四个核心部分，墙面固定座采用带加强筋的L型弯折结构，底座预留两个沉头安装孔，可通过膨胀螺栓直接固定在混凝土、砖混承重墙面，安装孔位的间距经过适配常规膨胀螺栓规格设计，避免现场安装时出现孔位错位无法固定的问题。管夹主体与固定座之间采用分体式装配结构，可根据管路走向调整安装角度，适配水平、垂直甚至小角度倾斜的管路布设需求，管夹的内圈预留了弹性衬垫安装位，图中展示的绿、

　　黄两色衬垫可适配不同外径的管路，同时衬垫本身的弹性材质可吸收管路运行时产生的微幅振动，避免金属管夹与管路硬接触产生的磨损、异响问题。锁紧压盖采用半圆弧对合结构，通过两侧的螺栓与管夹主体锁紧，螺栓选用标准外六角紧固件，配套防松螺母，长期受振场景下也不会出现锁紧力衰减的问题。从安装边界来看，整套组件突出墙面的尺寸经过优化，不会过多占用墙面外的操作空间，固定座的竖向高度可覆盖常规管路离墙安装的安全距离，避免管路贴墙导致的凝露、腐蚀问题，同时管夹的开合角度设计预留了足够的管路安装操作空间，现场布设管路时不需要完全拆解组件，只需松开锁紧螺栓即可将管路卡入夹体内部，大幅降低现场安装的操作难度。在实际选型应用中，这类组件可根据管路的承重等级、

　　介质特性更换不同材质的衬垫与夹体，常规工况下采用工程塑料衬垫搭配铸铁夹体即可满足承重需求，有腐蚀介质的场景可更换尼龙衬垫与不锈钢紧固件，适配不同的现场使用环境。组件的所有配合面都做了公差适配设计，三维建模过程中已经验证了各零件的装配干涉问题，固定座的加强筋位置避开了螺栓安装的操作空间，锁紧螺栓的长度经过核算，锁紧后不会出现螺杆突出过长刮碰周边管线的问题，管夹与固定座的连接部位做了限位结构，调整角度后不会出现随意转动的情况，保证长期承重状态下的结构稳定性。
